90 kraadise painutusega kapi liigend

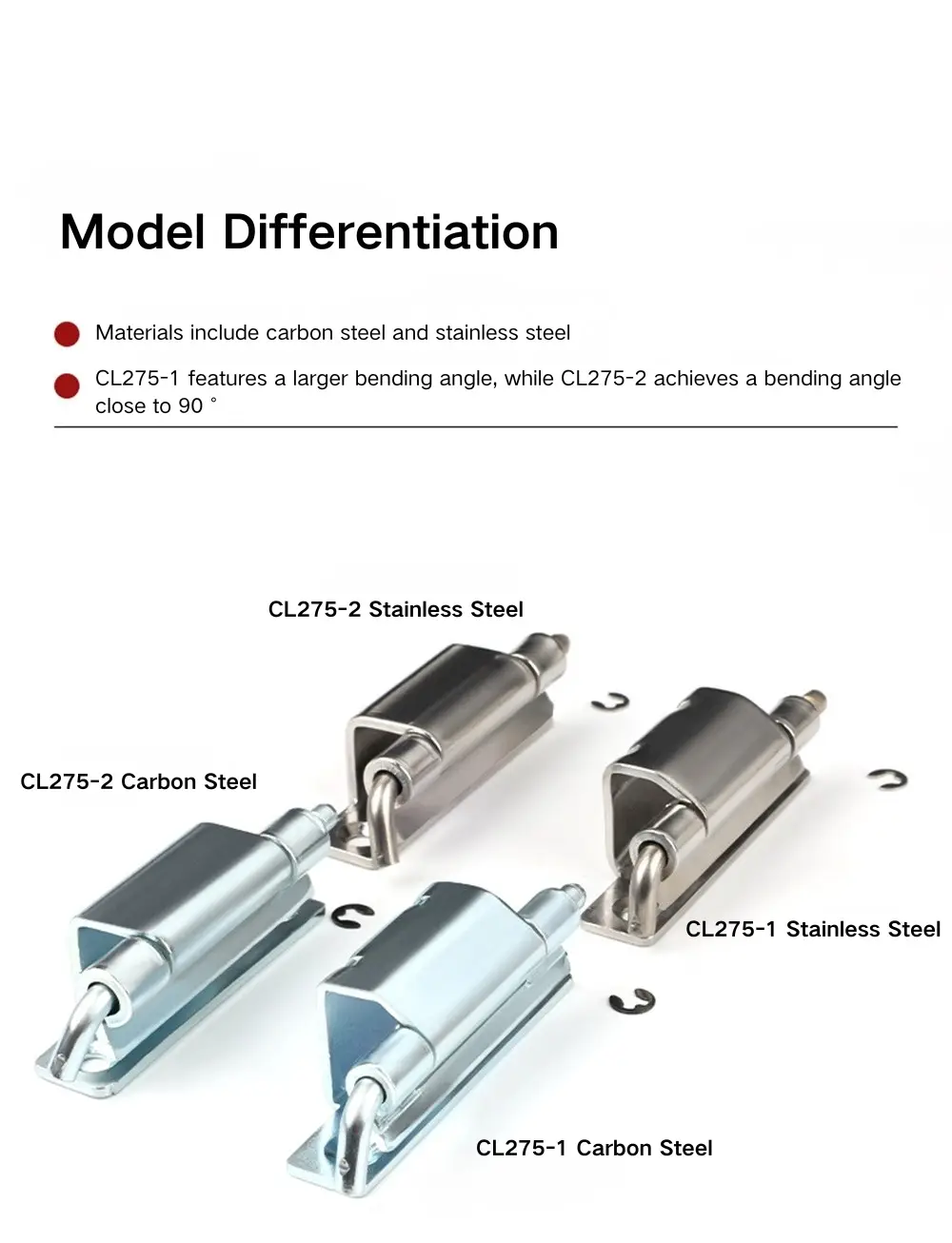

Ostjatele, kes hankivad varjatud korpuse hinged Yitai Lockist, katab 90-kraadise painutusega kapi hinged CL275 oma kolmes mudelis kaks avamisnurka – 120° mudelil CL275-1 ja 90° nii mudelitel CL275-2 kui ka CL275-3. CL275-2 ja CL275-3 jagavad sama horisontaalset jalajälge, kuid erinevad külgmiste mõõtmete poolest, nii et valik nende vahel sõltub teie korpuse konkreetsest uksepaneelist ja raami geomeetriast. Kõik kolm kasutavad tihvti kinnihoidmiseks Φ5 mm silindrit, millel on Φ4 avatud kinnitusrõngas.

Mudeli valikud ja mõõtmed

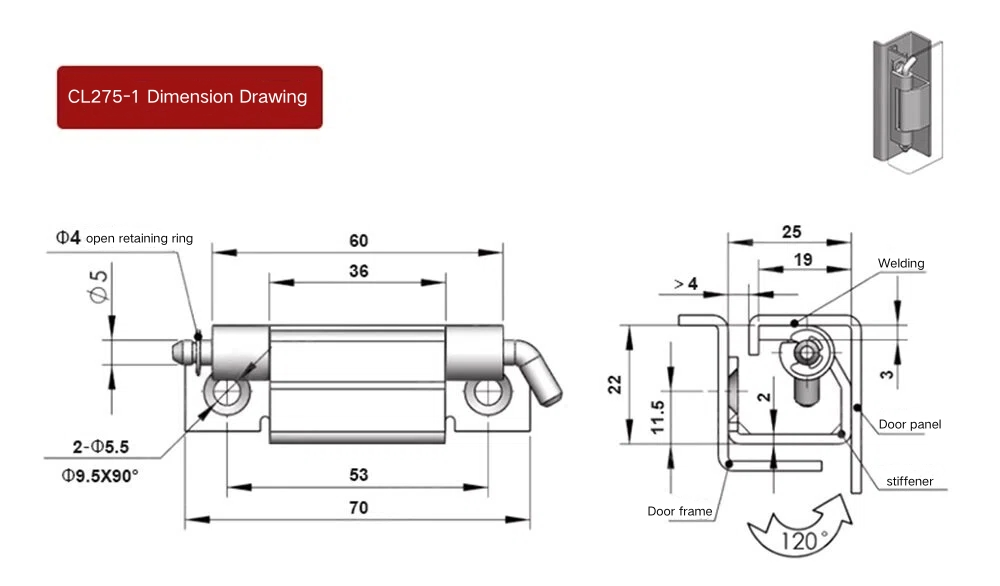

90-kraadise painutuskapi hingega CL275-1 on suurim mudel, mille kogupikkus on 70 mm ja hingekorpus 60 mm. Kinnitustiibade vaheline sisemine vahekaugus on 53 mm, silindri läbimõõt on Φ5 mm ja kaks kinnitusava on Φ5,5 mm Φ9,5 × 90° süvisega. CL275-1 avaneb 120°, mistõttu on see õige valik seal, kus on vaja laiemat uksekiiget.

CL275-2 ja CL275-3 avanevad mõlemad 90° ja jagavad 53 mm sisemist sildet ja Φ5 mm silindrit, kuid erinevad oma üldmõõtmete ja avade konfiguratsiooni poolest. CL275-2 kogupikkus on 67 mm 59 mm korpusega ja see kasutab kahte Φ5,5 mm auku kahe Φ10,5 × 90° süvistusava kõrval. CL275-3 korpusel on 60 mm ja kogupikkus 67 mm koos kahe Φ5,2 mm kinnitusavaga. Ka CL275-3 külgprofiil erineb mudelist CL275-2, mille ukseraami kinnitussügavus on 19,3 mm ja külgmise kogukõrgus 20,2 mm – detailid, mis on olulised 90-kraadise painutuskapi hinge paigaldamisel kindlasse raamikanalisse.

Struktuur ja paigaldus

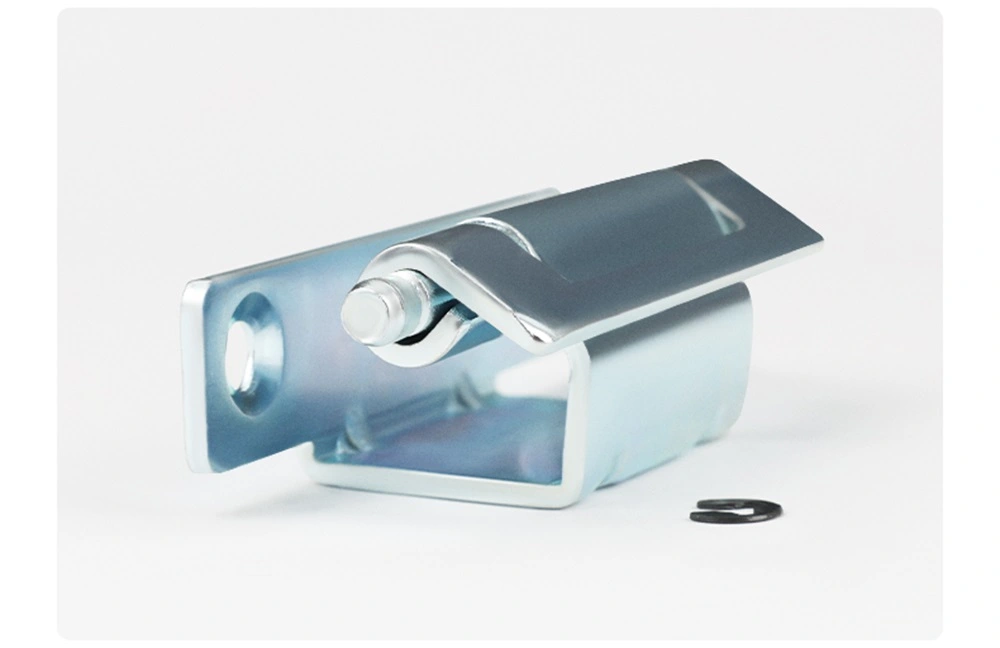

Kõik kolm 90-kraadise painutuskapi hinge mudelit on paigaldatud keevitamise teel. Painutatud tiivakujundus tähendab, et hingeistmete üks külg on vastu ukseraami kanali sisekülge ja teine ​​​​vastu uksepaneeli, kusjuures hinge silinder asetseb süvistatuna pigem raami profiili sisse kui kapi esiküljele. See varjatud positsioneerimine eristab CL275 standardsest pinnale paigaldatavast hingest.

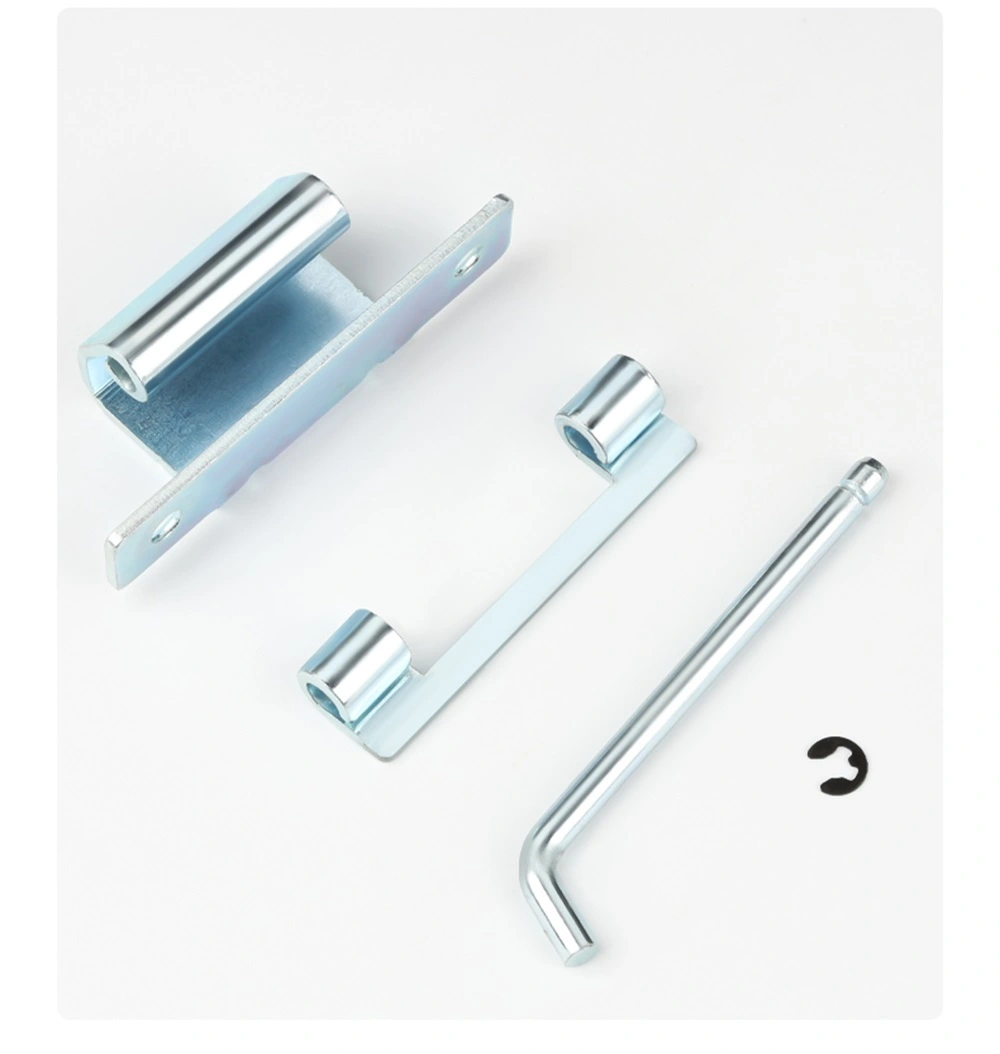

90-kraadise painutusega kapi liigend kasutab Φ4 avatud kinnitusrõngast kõigil kolmel mudelil, et hoida tihvti töötamise ajal paigal. Ukselehe saab eemaldada, vabastades kinnitusrõnga ja tõmmates tihvti – tööriistu pole vaja –, mis on kasulik kappide puhul, mis vajavad sisemise juurdepääsu või hoolduse jaoks aeg-ajalt ust eemaldamist. Keevitatud paigaldus hoiab fikseeritud tiiva püsivalt raami külge kinnitatud, nii et korduv ukse eemaldamine ei mõjuta kinnitust.

Materjali- ja pinnatöötlus

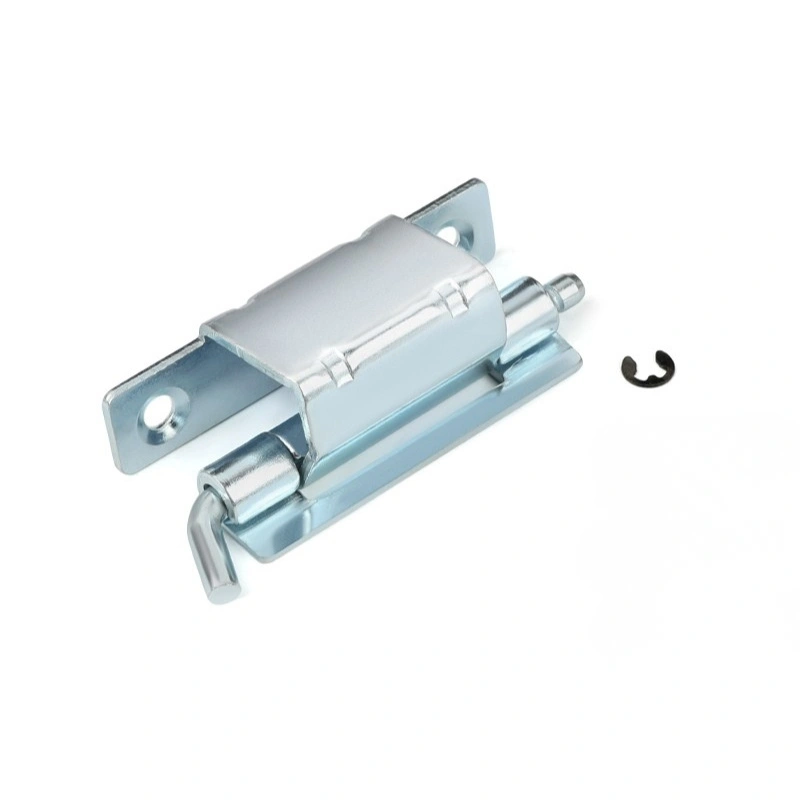

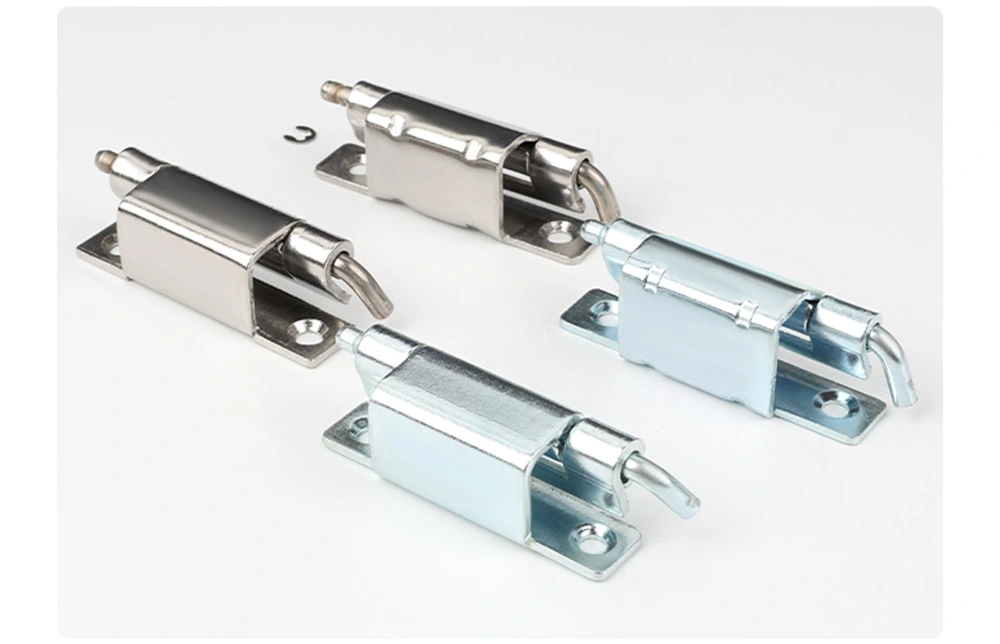

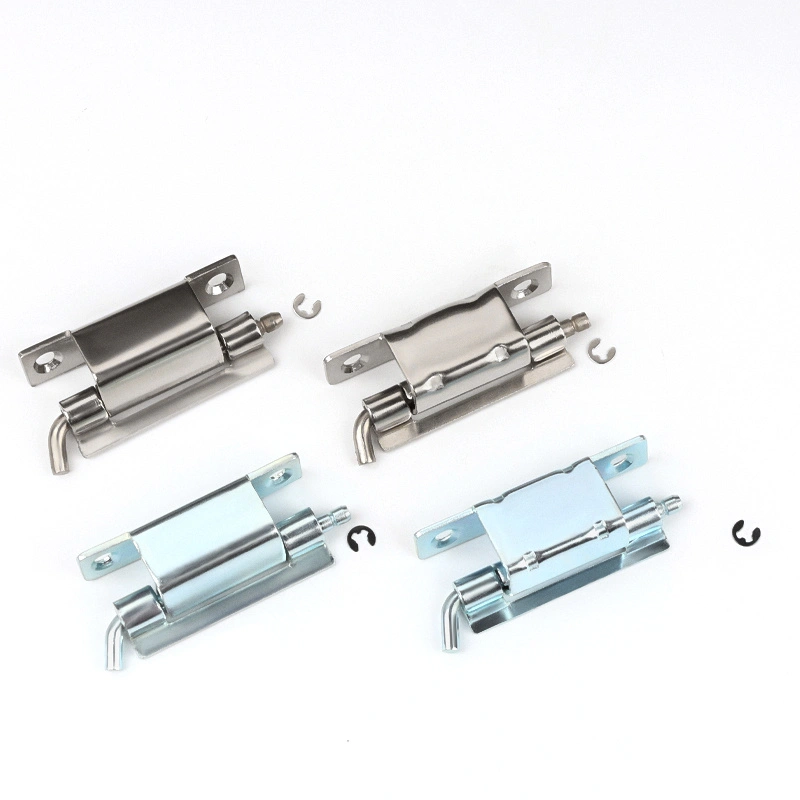

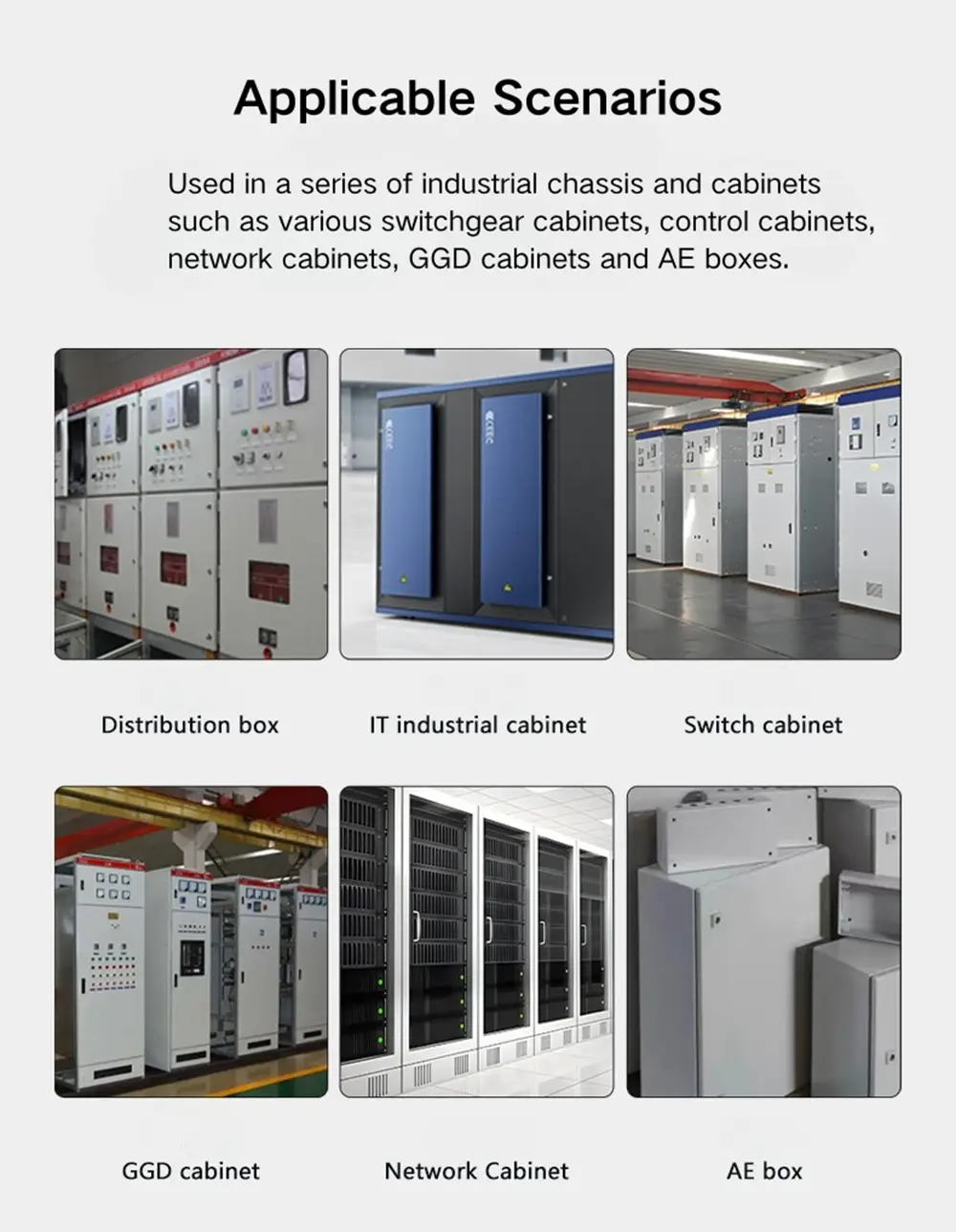

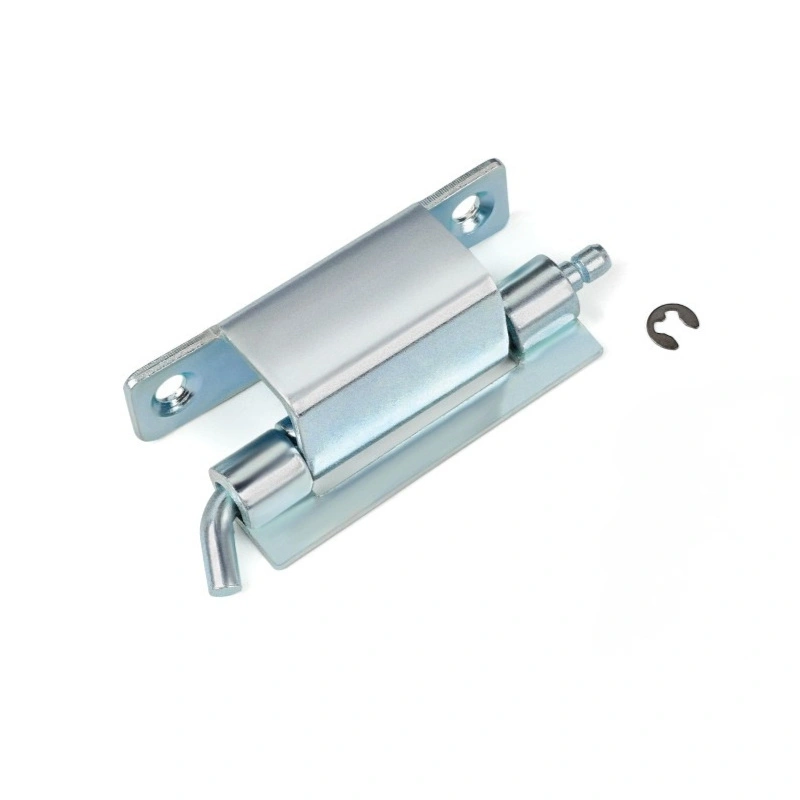

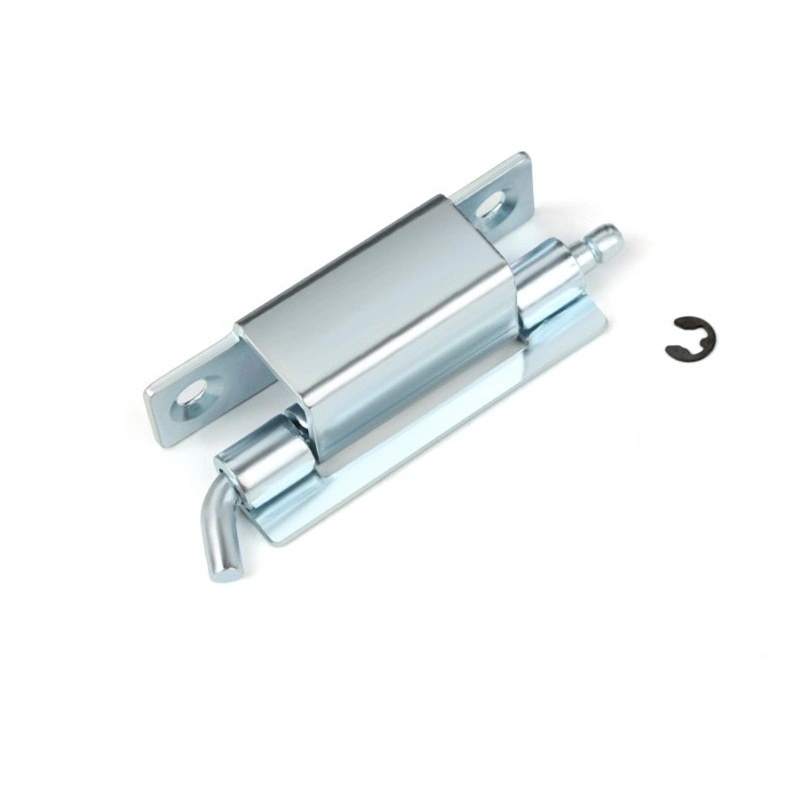

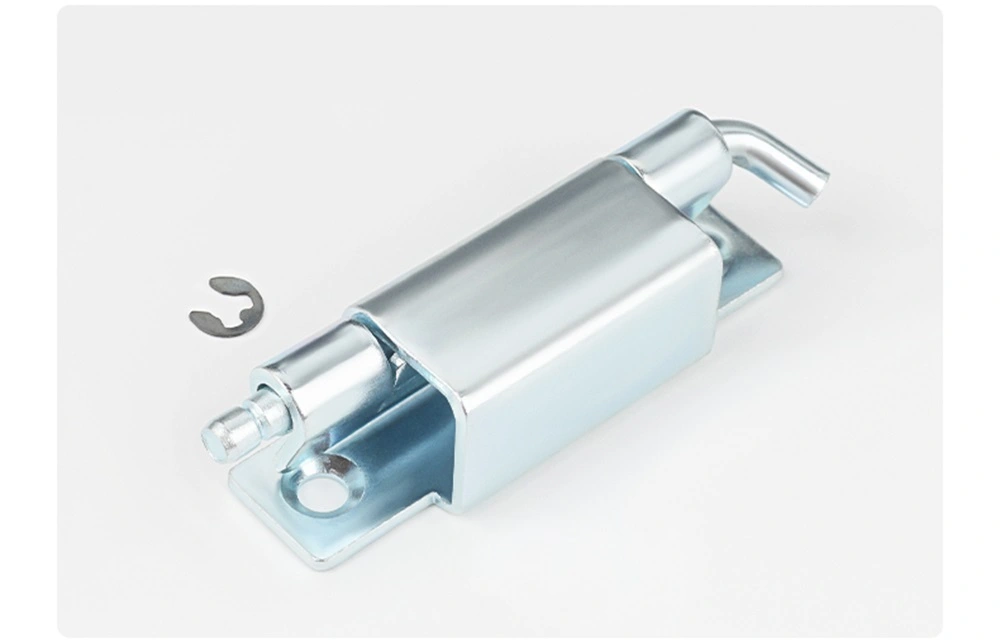

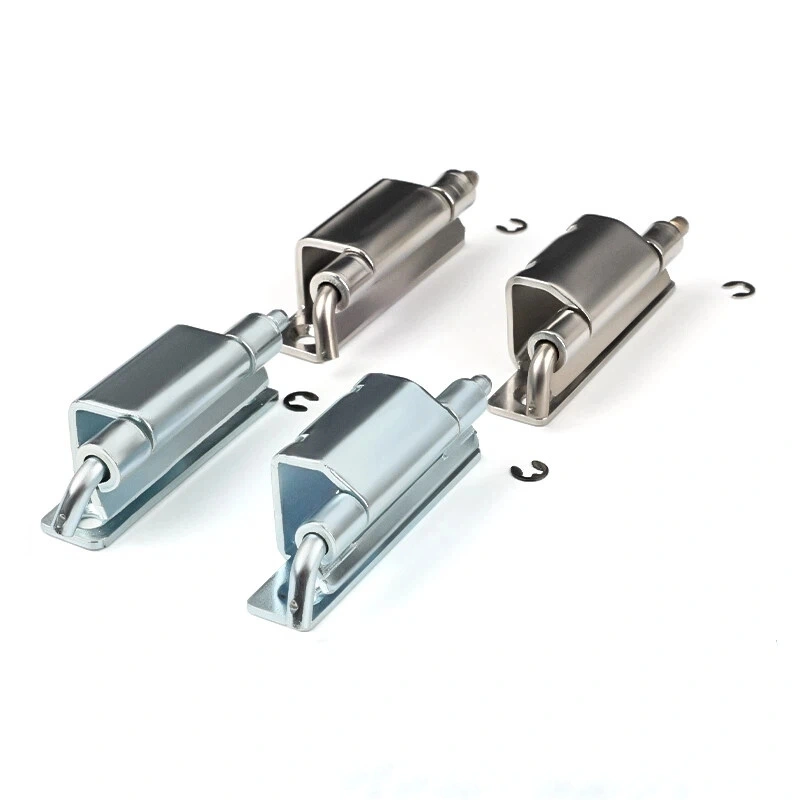

90-kraadise painutusega korpuse hinged on saadaval tsingitud süsinikterasest ja 304 roostevabast terasest. Süsinikterasest versioonil on tsinkplaat, mis tagab piisava korrosioonikaitse siseruumides kuivas või kontrollitud kliimaga keskkonnas. See on standardvalik enamiku elektrikilpide ja jaotuskarpide rakenduste jaoks, kus paigaldus on siseruumides ja niiskus ei ole tegur.

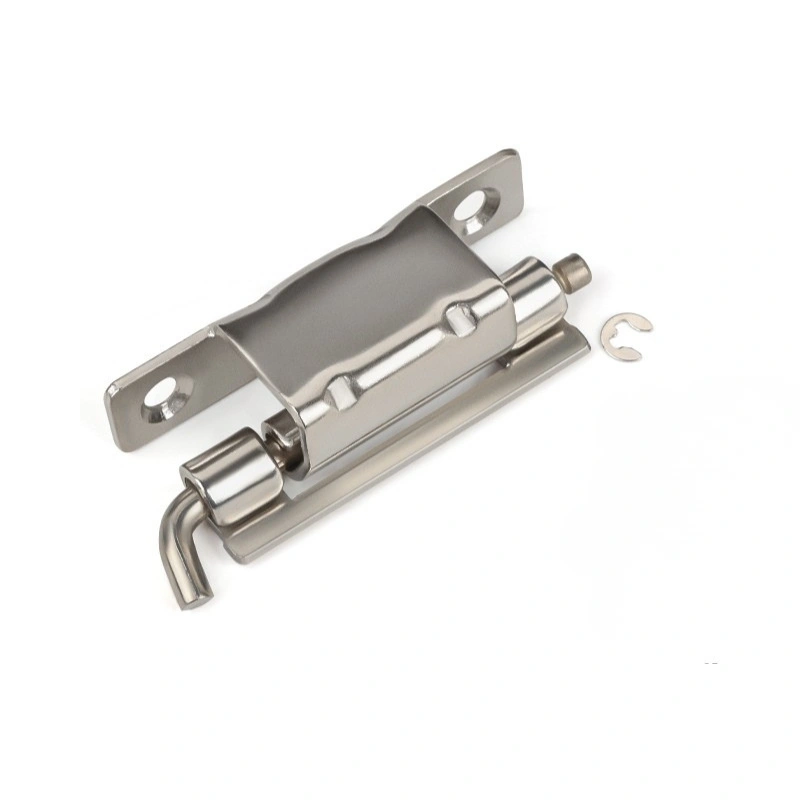

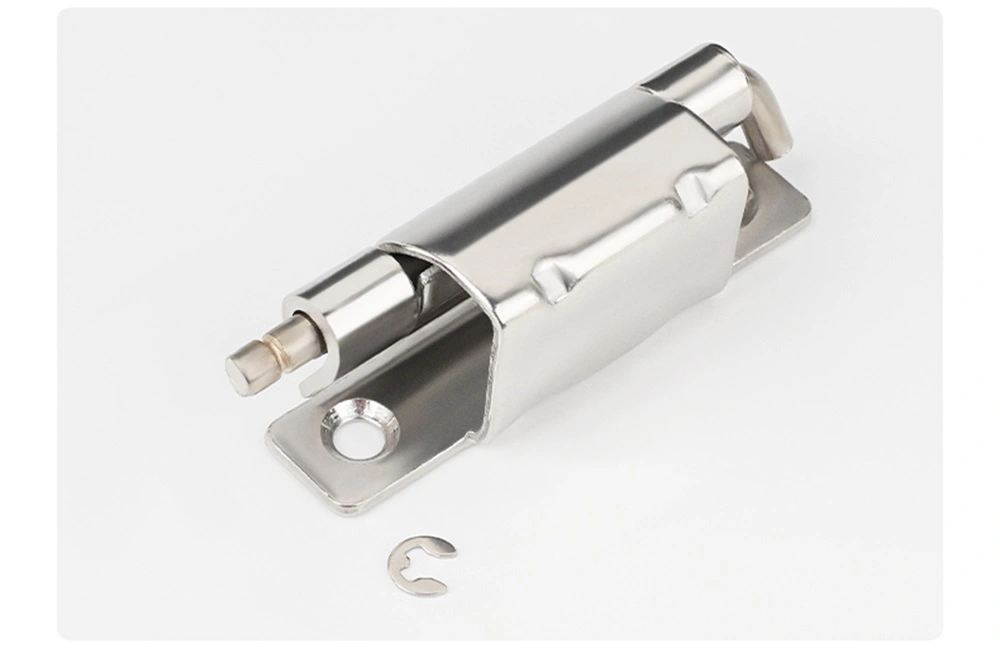

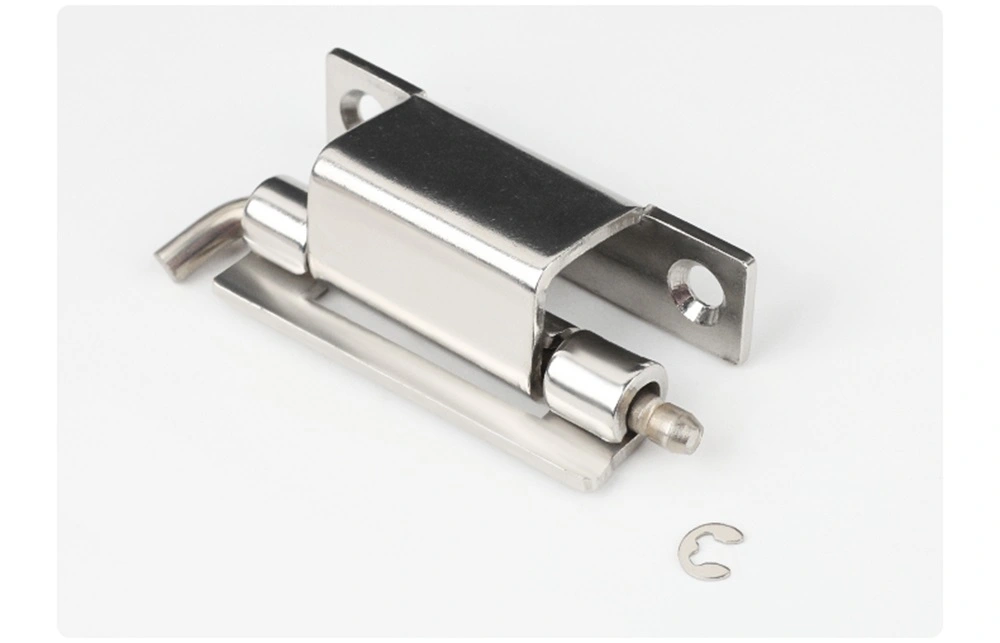

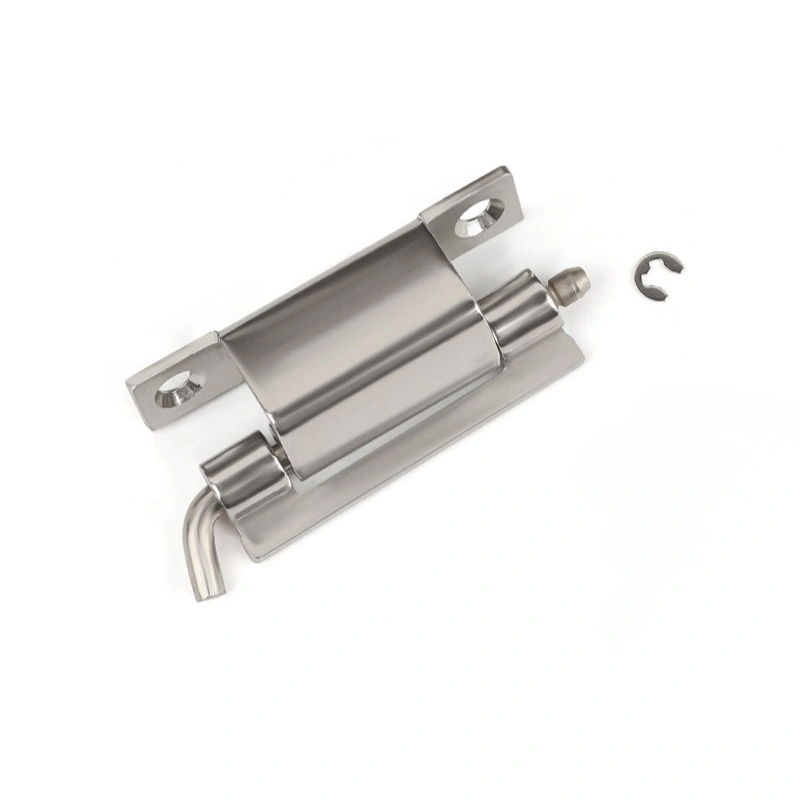

304 roostevabast terasest 90-kraadise painutusega kapi liigend on parem valik, kui korpus puutub kokku niiskuse, välistingimuste või kõrge õhuniiskusega keskkonnaga. Roostevaba teras kipub ka täpsustama, kui kaalutakse kapi välisviimistlust, kuna see säilitab oma välimuse aja jooksul paremini kui tsingitud süsinikteras keerulistes tingimustes. Mõlemad materjalid on saadaval kõigi kolme CL275 mudeli jaoks.

KKK

K1: Mis on kolm CL275-seeria mudelit ja mille poolest need erinevad?

CL275 seeria sisaldab CL275-1, CL275-2 ja CL275-3. CL275-1 avaneb 120° ja on 70 mm kogupikkusega suurim mudel. CL275-2 ja CL275-3 avanevad mõlemad 90° ja jagavad samu horisontaalseid mõõtmeid, kuid erinevad külgprofiili ja paigaldusava konfiguratsiooni poolest. Kõik kolm on keevitatud hinged Φ5 mm tünniga.

Q2: Mis on iga mudeli avanemisnurk?

CL275-1 avaneb 120°. CL275-2 ja CL275-3 avanevad mõlemad 90°. Avanemisnurk on fikseeritud hingetiibade paindegeomeetriaga ja seda ei saa pärast paigaldamist reguleerida.

Q3: Kuidas on CL275 hing paigaldatud?

Kõik kolm CL275 mudelit on paigaldatud keevitamise teel. Painutatud tiib keevitatakse valmistamise ajal kapi raami või uksepaneeli külge. Selles seerias pole kruvikinnitusvõimalust.

K4: Kuidas hingetihvti hoitakse ja kas ust saab eemaldada?

Kõik CL275 mudelid kasutavad tihvti paigal hoidmiseks Φ4 avatud kinnitusrõngast. Ukse eemaldamiseks vabastage kinnitusrõngas ja tõmmake tihvti – tööriistu pole vaja. Keevitatud alus püsib raami külge kinnitatud, nii et ust saab eemaldada ja uuesti kinnitada, ilma et see mõjutaks hinge kinnitust.

Q5: millised materjalid on saadaval?

CL275 painutatud kapi hinged on valmistatud tsingitud süsinikterasest ja 304 roostevabast terasest. Süsinikterasest sobivad siseruumides, kuivades korpustes; roostevaba teras on parem valik välispaigaldiste või regulaarse niiskusega kokkupuutuvate keskkondade jaoks.

K6: Mis vahe on CL275-2 ja CL275-3 vahel?

Mõlemal mudelil on samad horisontaalmõõtmed ja 90° avanemisnurk, kuid nende külgprofiilid erinevad. CL275-3 ukseraami haardumissügavus on 19,3 mm ja külgkõrgus 20,2 mm, samas kui mudelil CL275-2 on erinevad külgmised vahekaugused, mis sobivad erineva raamikanali geomeetriaga. Valige oma konkreetse ukseraami ja paneeli mõõtmete alusel.
