Naastudega varjatud hinged

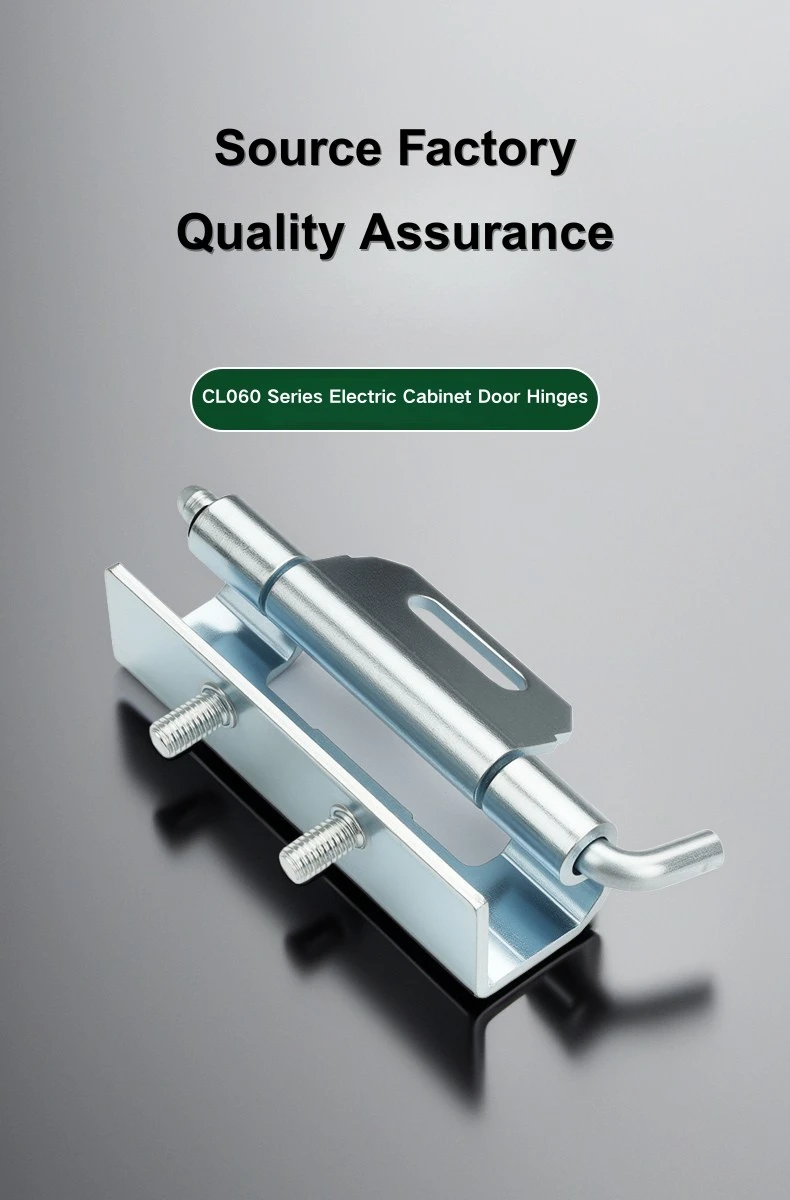

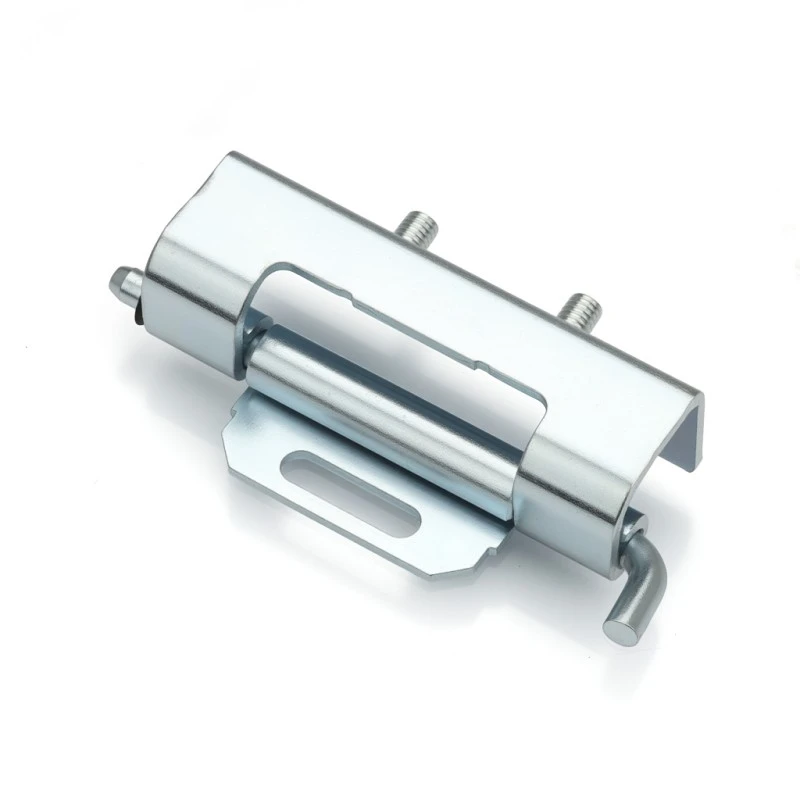

Kõigile, kes hangivad eemaldatavaid korpuse hingesid Yitai Lockist, saab varjatud hinged koos naastudega CL060 hakkama nii keevitamise kui ka mutrikinnitusega ning kruvid on juba komplektis. Kinnitustiival on 19,8 mm pilu, et saaksite asendit enne selle lukustamist täpselt häälestada – see on kasulik, kui vajate, et uks ripuks otse. Üldpikkus on 86 mm koos 70 mm hingekorpuse ja Φ5 mm tünniga.

Struktuur ja mõõtmed

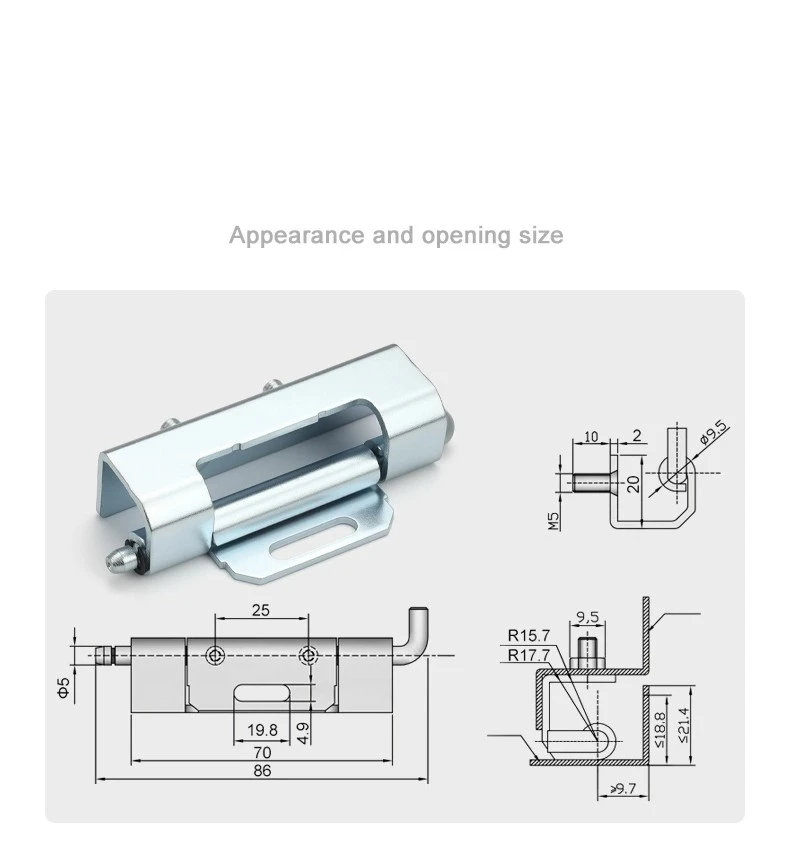

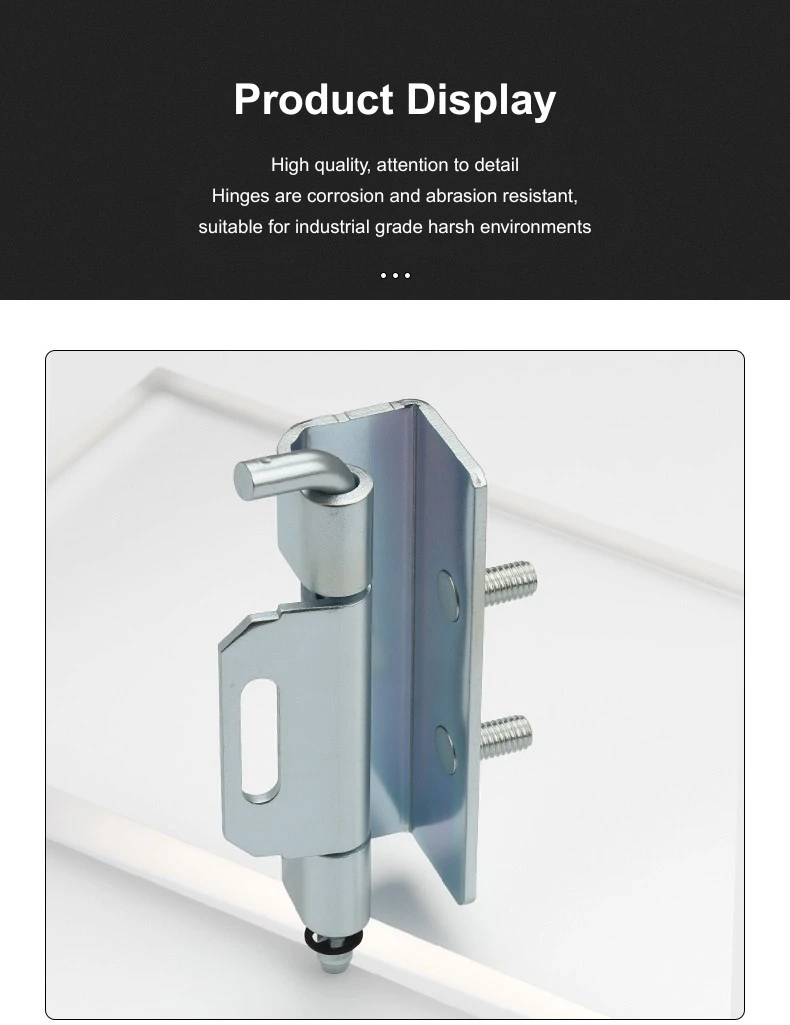

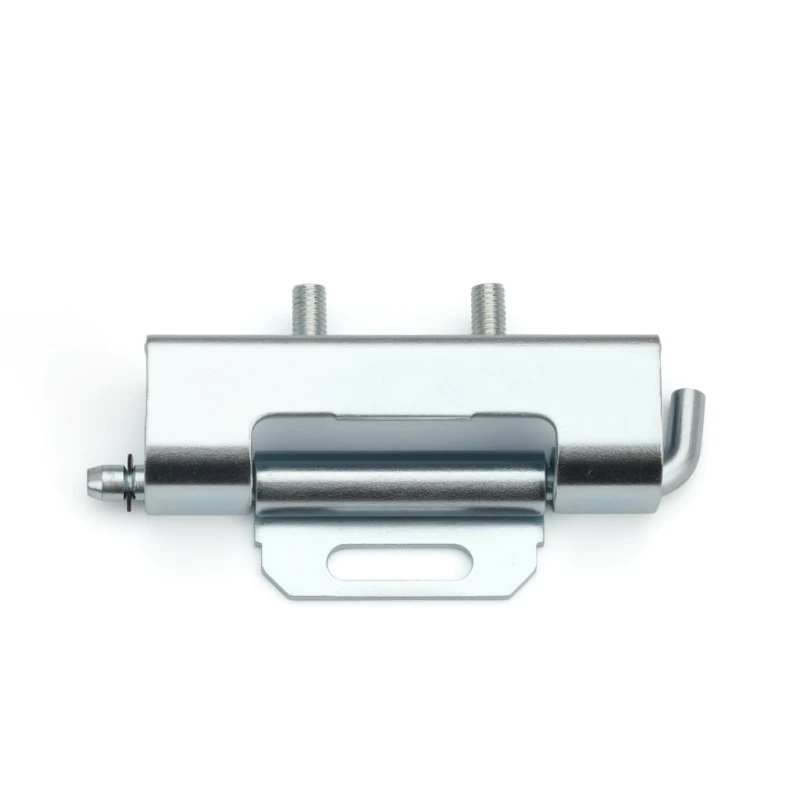

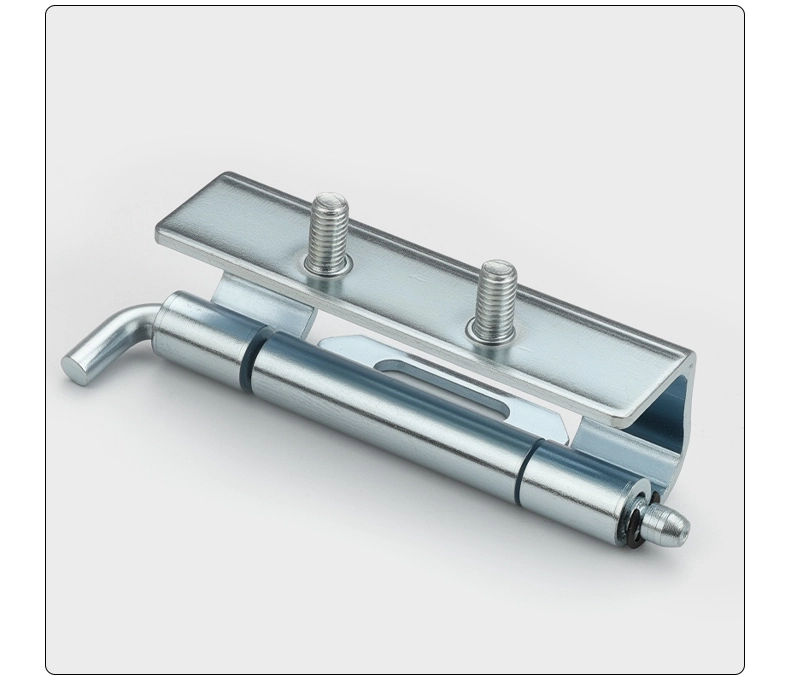

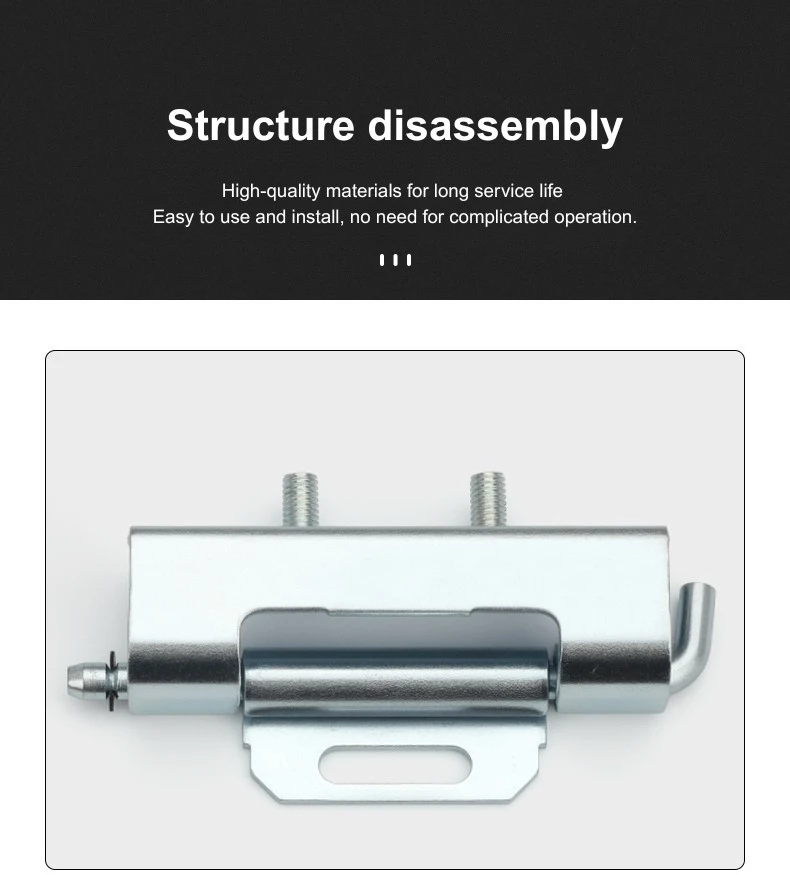

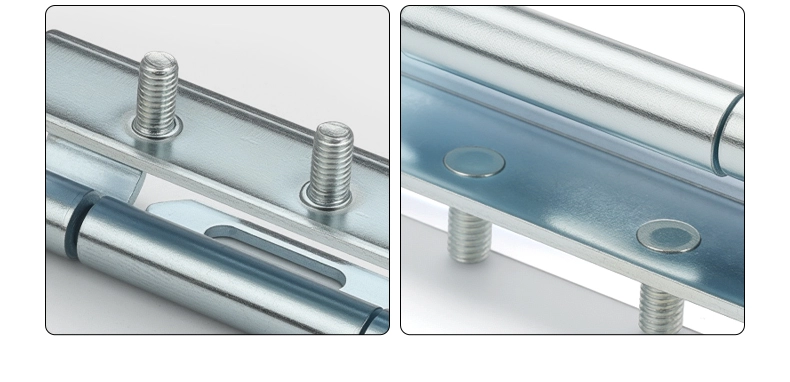

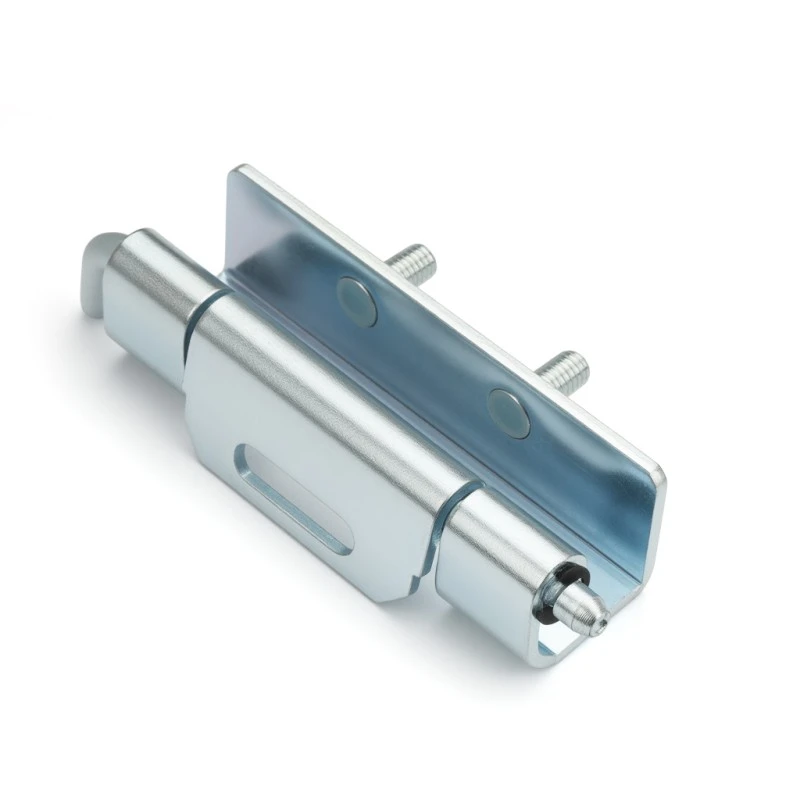

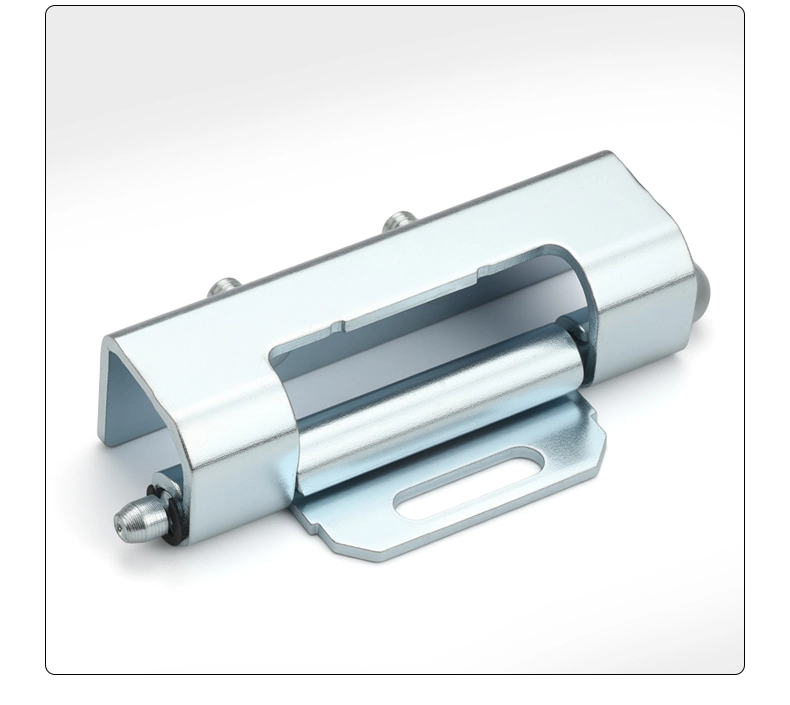

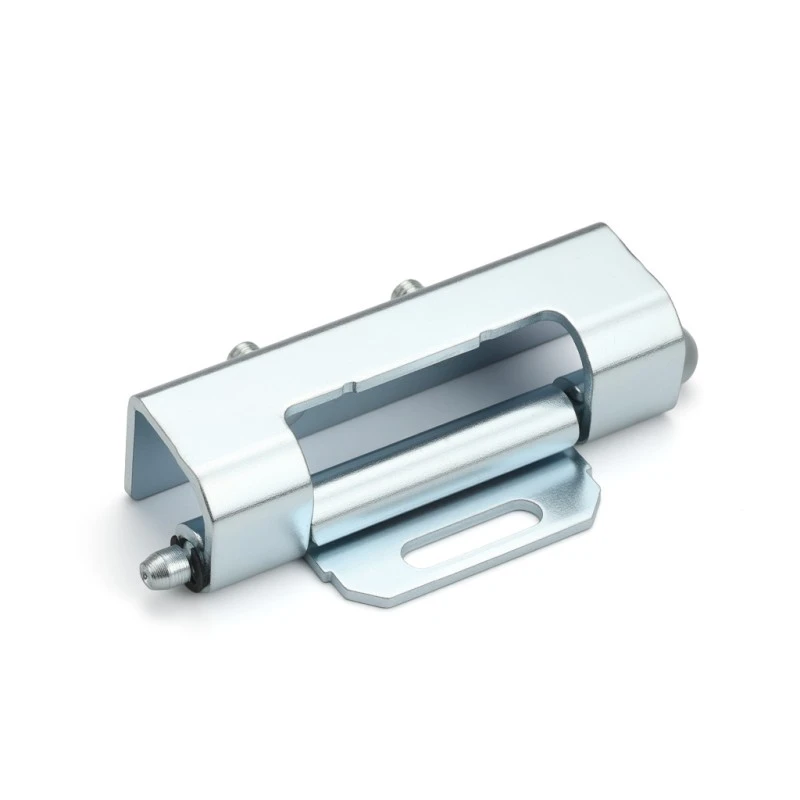

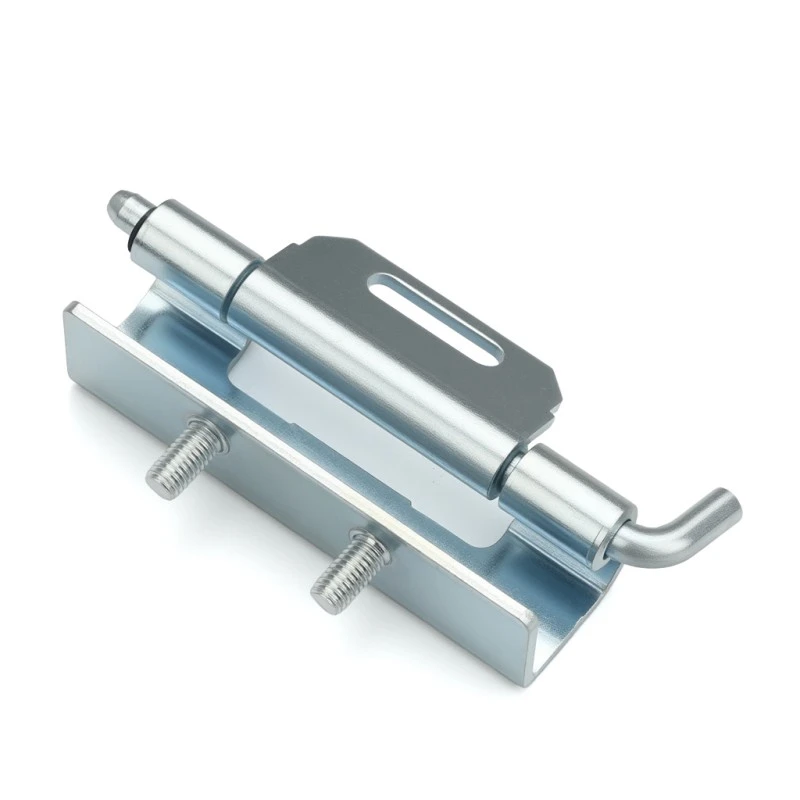

Naastudega varjatud hinge pikkus on 86 mm, põhikorpus võtab sellest 70 mm ja paigaldustiib katab ülejäänud osa. Tünn on Φ5 mm ja naastul endal on Φ9,5 mm pea, 10 mm võll, 2 mm õlg ja M5 keermestus – seda on lihtne raami kanali mutriga kinnitada.

Raamiga ühilduvuse tagamiseks on naastudega varjatud hinged mõeldud kanalitele, mille siseraadius on R15,7 kuni R17,7 mm, uksepaneeli kliirensi sügavus ≤18,8 mm, külgulatus ≤21,4 mm ja raami ava >9,7 mm. Hinge korpus on 22,6 mm lai ja kinnitustiib 25 mm laiune – piisavalt kompaktne, et istuda raami sees puhtalt, ilma et see ukse esiküljest välja jääks.

Paigaldamine ja paigaldamine

Naastudega varjatud hinged sobivad keevitamise ja mutrikinnituse kombinatsiooniga. Paigaldustiib keevitatakse valmistamise ajal uksepaneeli külge ja tiiva ots haakub raami kanaliga kaasasolevate M5 kruvide abil. Tiival olev 19,8 mm pilu annab teile ruumi hingede asendi muutmiseks enne, kui kõik kinni keerate, mis muudab uste joondamise kokkupaneku ajal palju keerulisemaks.

Kui see kõik on paigale fikseeritud, võimaldab naastudega varjatud hing ikkagi vajadusel ukse küljest lahti tulla – lihtsalt eemaldage naast lengikanali küljest ja uks tõuseb lahti. Keevitatud tiib jääb püsivalt uksepaneelile, nii et ukse mahavõtmine ei mõjuta hinge kinnitust üldse. See on mugav funktsioon kappide jaoks, mille uks tuleb juhtmestiku paigaldamiseks või sisemiseks juurdepääsuks eemaldada.

Rakenduse stsenaariumid

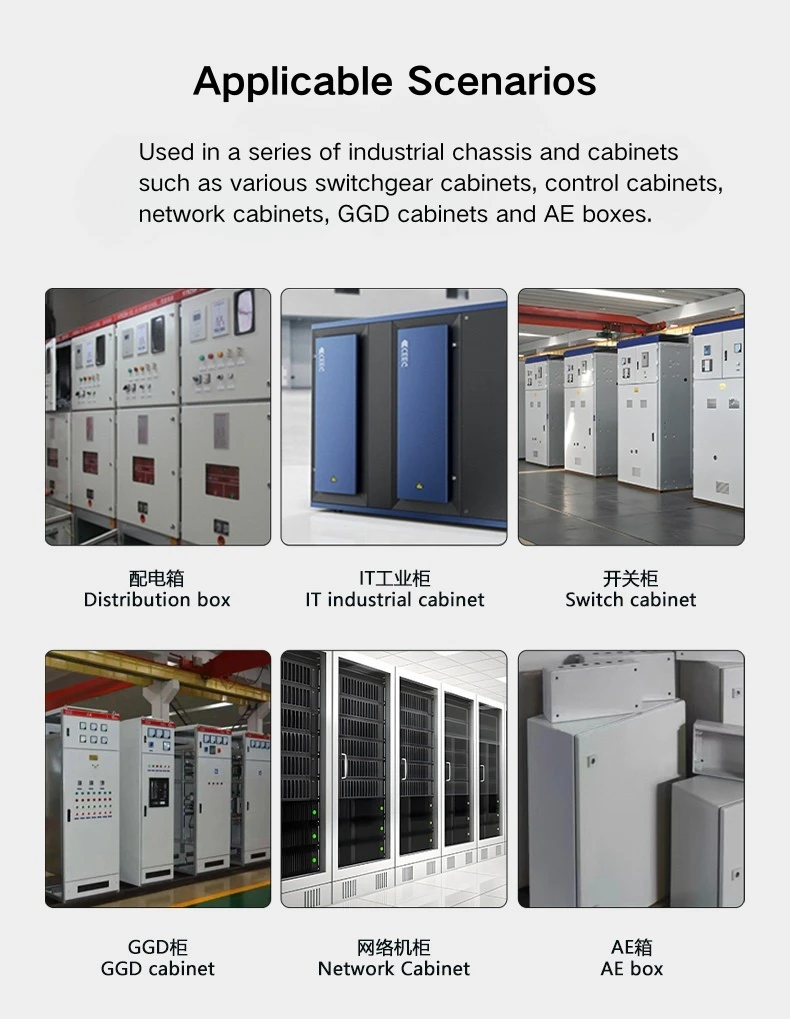

Naastudega varjatud hinged ilmuvad kõige sagedamini jaotuspaneeli ustele, lülitusseadmete korpustele, võrgukappide ustele ja tööstusseadmete kappidele, kus välisilme puhtana hoidmine on oluline. Kuna hing asub raami sees, pole ukse sulgemisel väljast midagi näha – ei väljaulatuvat silindrit ega katmata tiiba.

Naastudega varjatud hinge eemaldatav külg on kasulik ka töökojas kokkupandavate ja kohale toimetavate kappide puhul – uks võib transportimiseks lahti tulla ja tagasi minna, kui kapp on paigas. Tsingitud süsinikterasest viimistlus sobib hästi tavalistesse sisetööstuskeskkondadesse ja 86 mm hing sobib raami kanali mõõtmetega, mida tavaliselt leiate jaotus- ja lülitusseadmete korpustest.

KKK

K1: Mis on CL060 hinge üldine suurus?

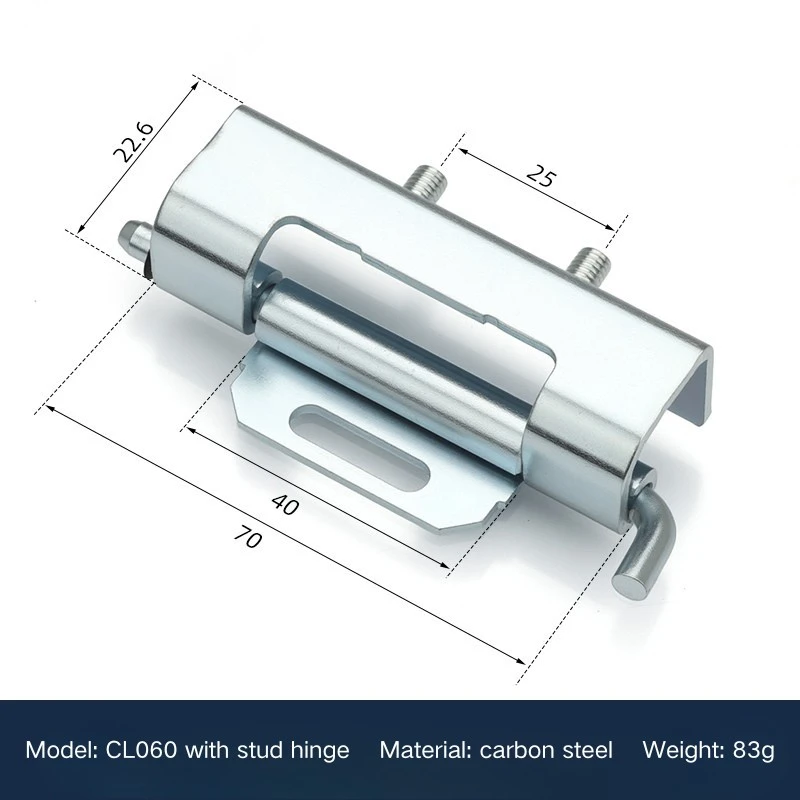

CL060 varjatud hinge kogupikkus on 86 mm, hinge korpuse pikkus 70 mm ja silindri läbimõõt Φ5 mm. Kinnitustiib on 25 mm lai ja hinge korpus 22,6 mm lai. Kogukaal 83g.

Q2: Mis materjalist on CL060 valmistatud?

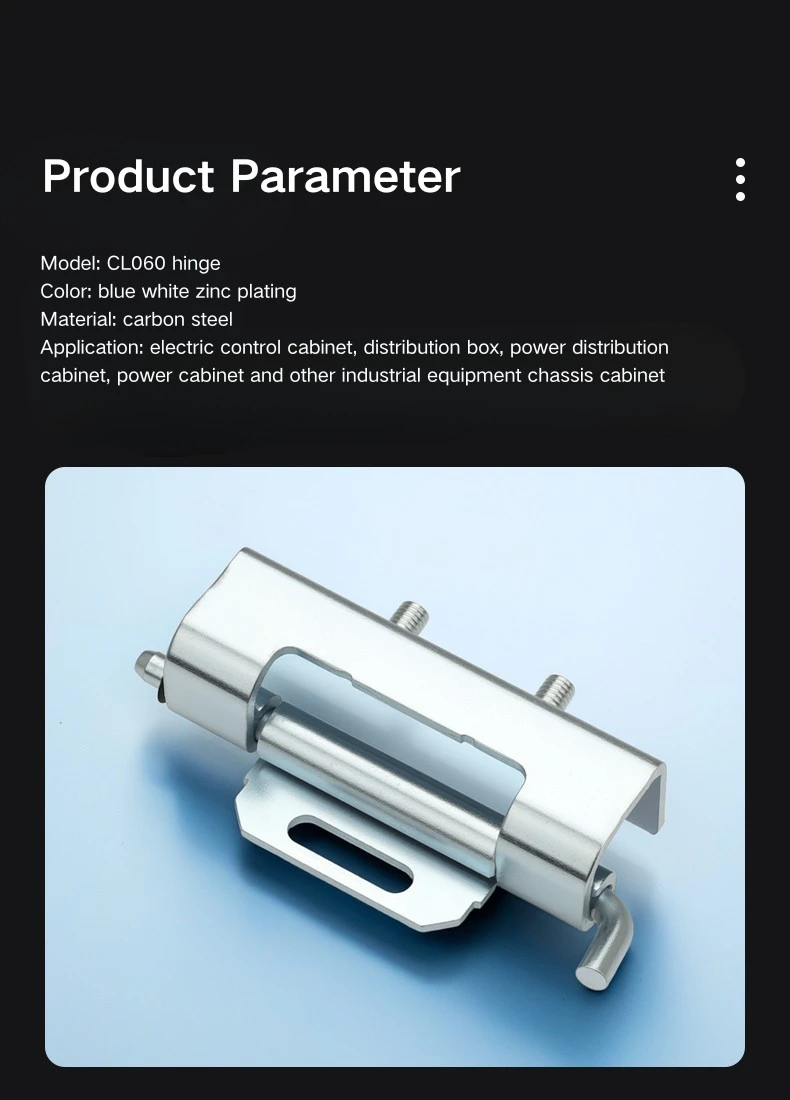

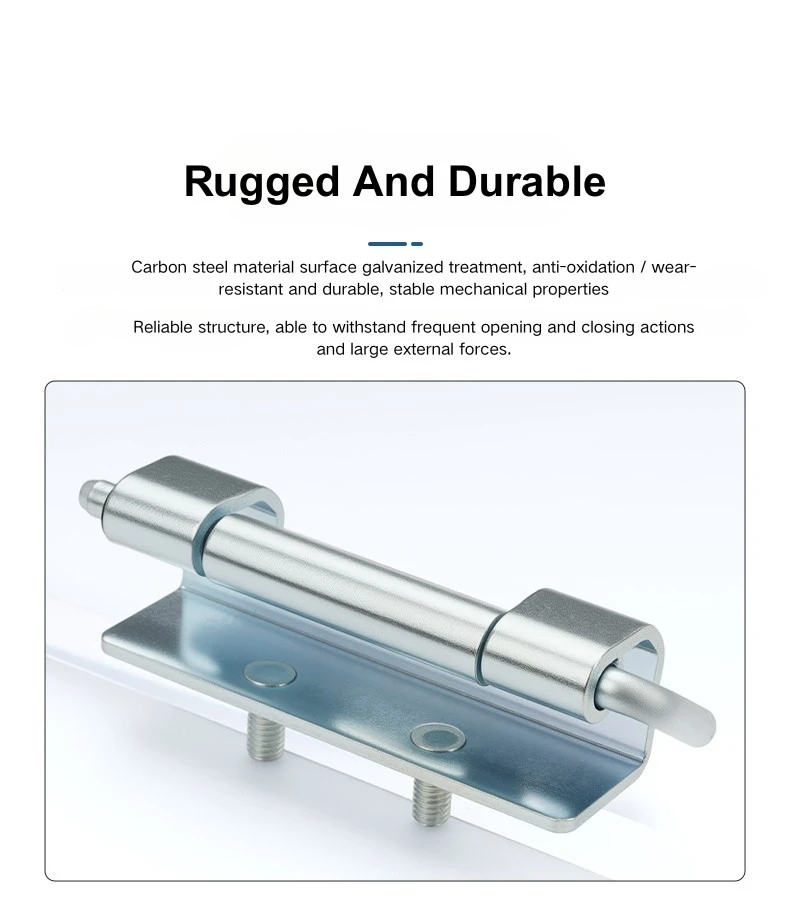

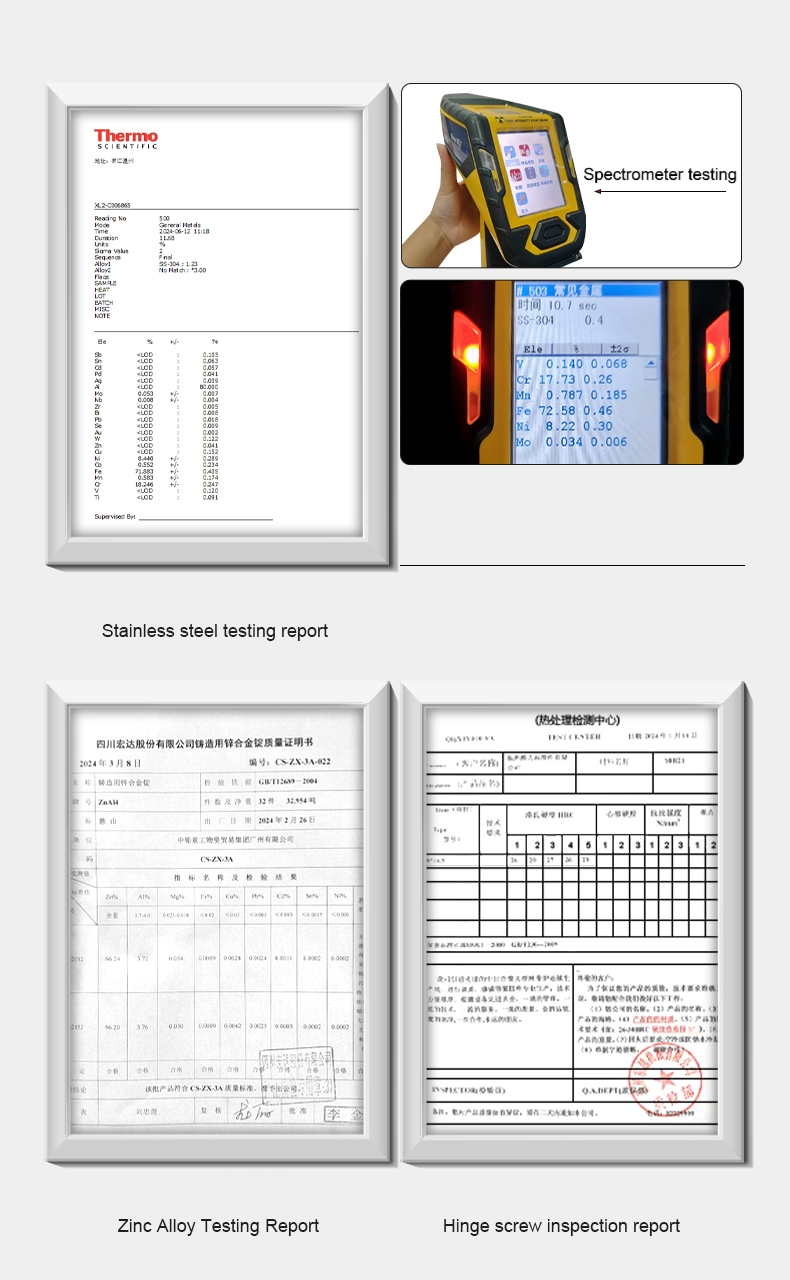

CL060 on valmistatud tsingitud viimistlusega süsinikterasest. Praegu on see saadaval ainult ühes spetsifikatsioonis.

Q3: Kuidas CL060 installitakse?

CL060 kasutab keevitamise ja mutrikinnituse kombinatsiooni. Kinnitustiib on keevitatud uksepaneeli külge ja naast haakub raami kanaliga kaasasolevate M5 kruvide abil. Piludega kinnitusava võimaldab positsiooni reguleerida enne lõplikku kinnitamist.

Q4: Mis on naastude mõõtmed?

Naastil on pea läbimõõt Φ9,5 mm, võlli pikkus 10 mm, õlg 2 mm ja M5 keermega. See haakub raamikanaliga, mille ava on >9,7 mm.

K5: milliste kaadrikanali mõõtmetega CL060 sobib?

Varjatud hing CL060 sobib raami kanalisse, mille siseraadius on R15,7 kuni R17,7 mm. Uksepaneeli sügavuse kliirens on ≤18,8 mm ja kogu külgulatus on ≤21,4 mm.

6. küsimus: milliste korpuse tüüpide jaoks CL060 sobib?

CL060 kasutatakse jaotuspaneelide uste, jaotusseadmete korpuste, tööstuslike võrgukappide ja mehaaniliste seadmete kapiuste puhul – kõikjal eelistatakse varjatud eemaldatavat hinge pindpaigalduse asemel.
