Jaotuspaneeli eemaldatav liigend

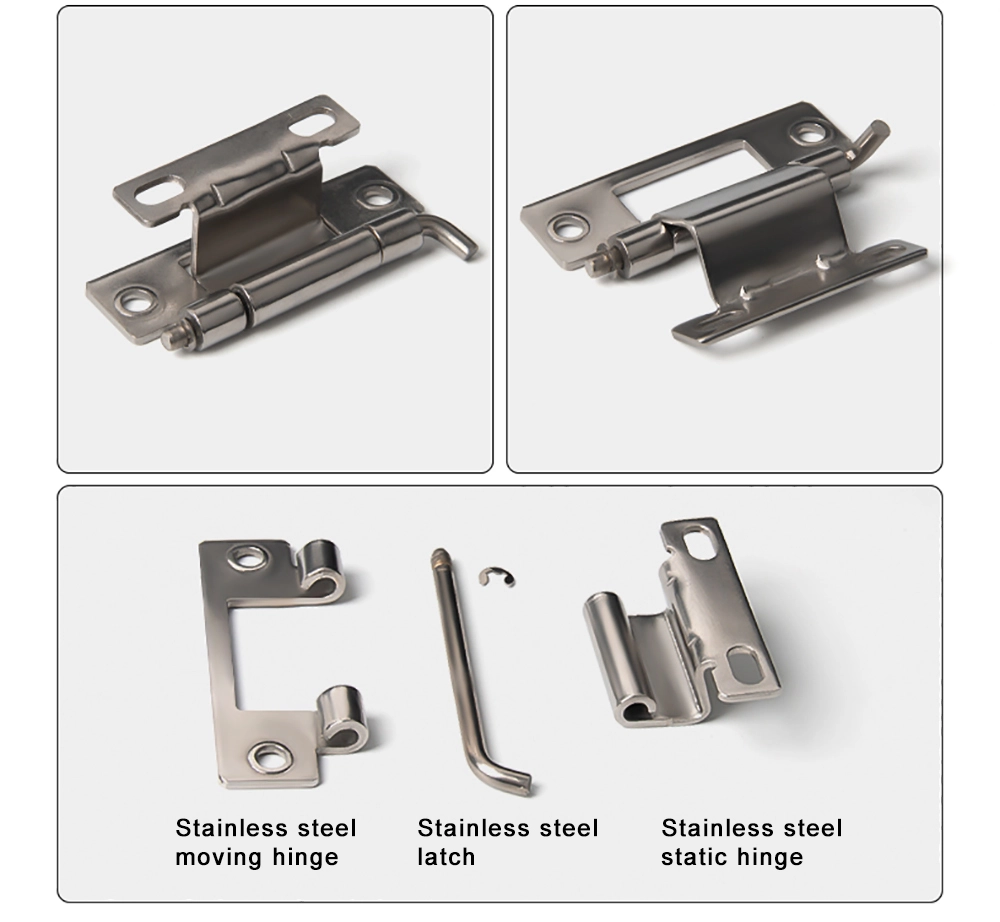

Neile, kes hankivad Yitai Locki juhtkapi riistvara koguses, tasub jaotuspaneeli eemaldatavat hinge CL250 seeriat enne tellimuse esitamist mudelite lõikes võrrelda, kuna konstruktsioon on ühtlane, kuid mõõtmed on mudeliti erinevad. Eemaldatav disain tähendab, et ust saab pärast paigaldamist ilma tööriistadeta maha tõsta, mis on praktiline funktsioon nii koosteliinide kui ka välihoolduse jaoks. Mõlemad paigaldusmeetodid – kruvi ja keevisõmblus – on toetatud, nii et hing sobib enamiku valmistamise töövoogudega muutmata.

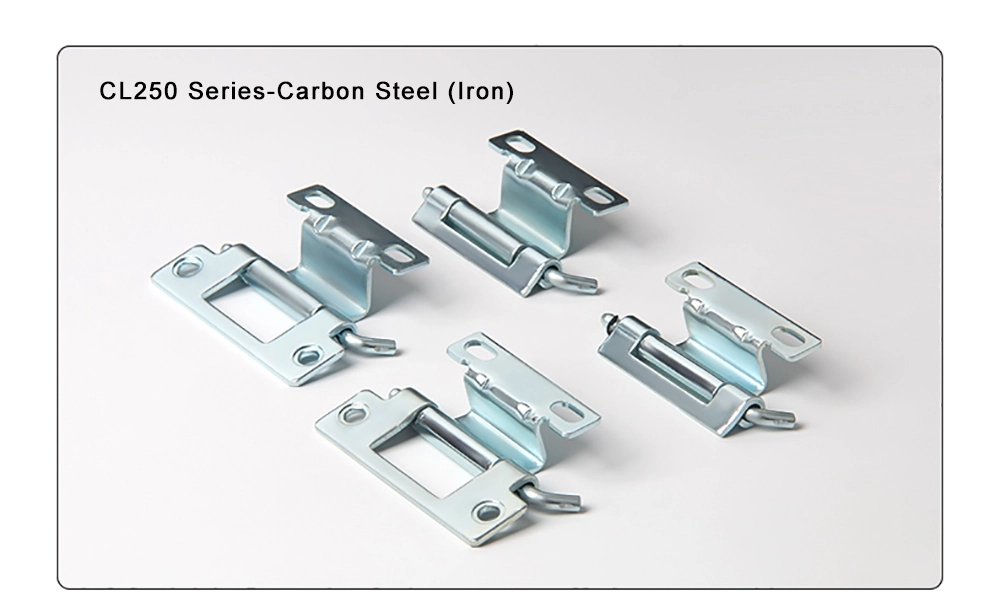

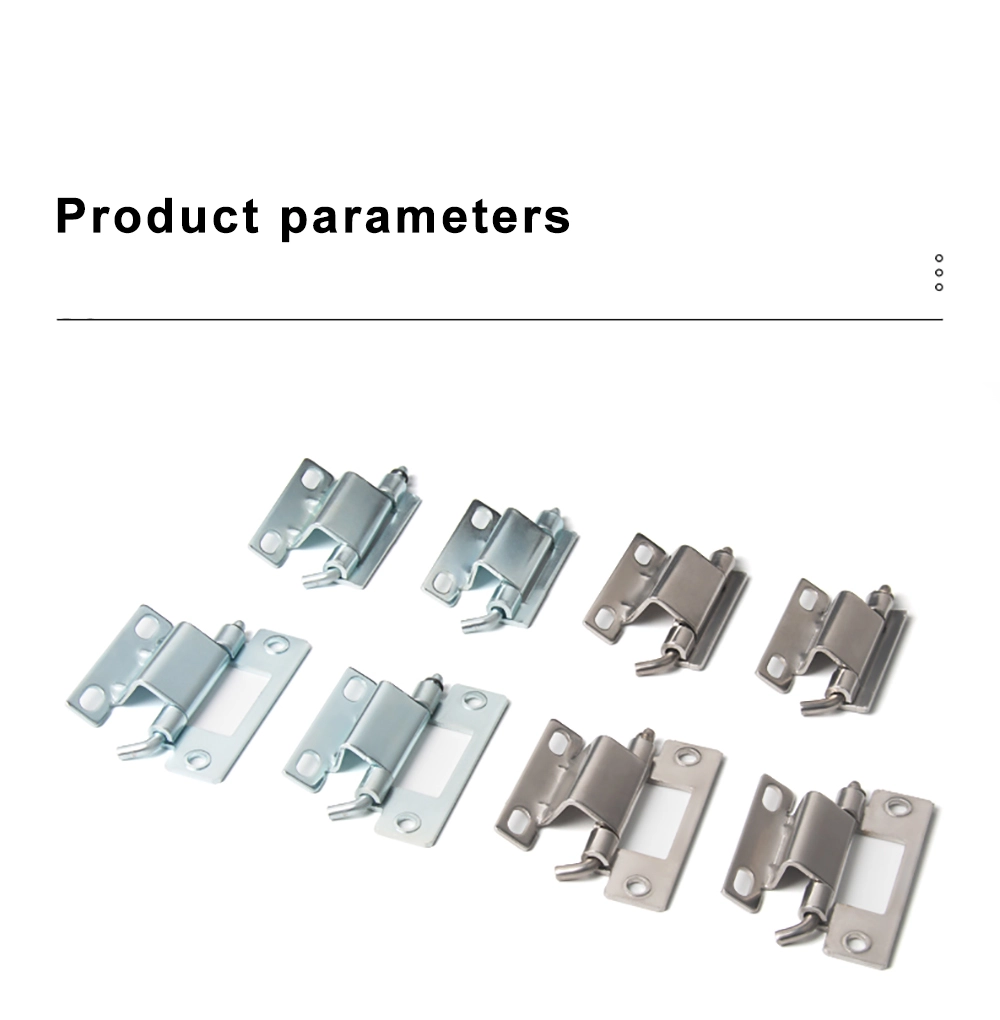

Mudeli valikud ja mõõtmed

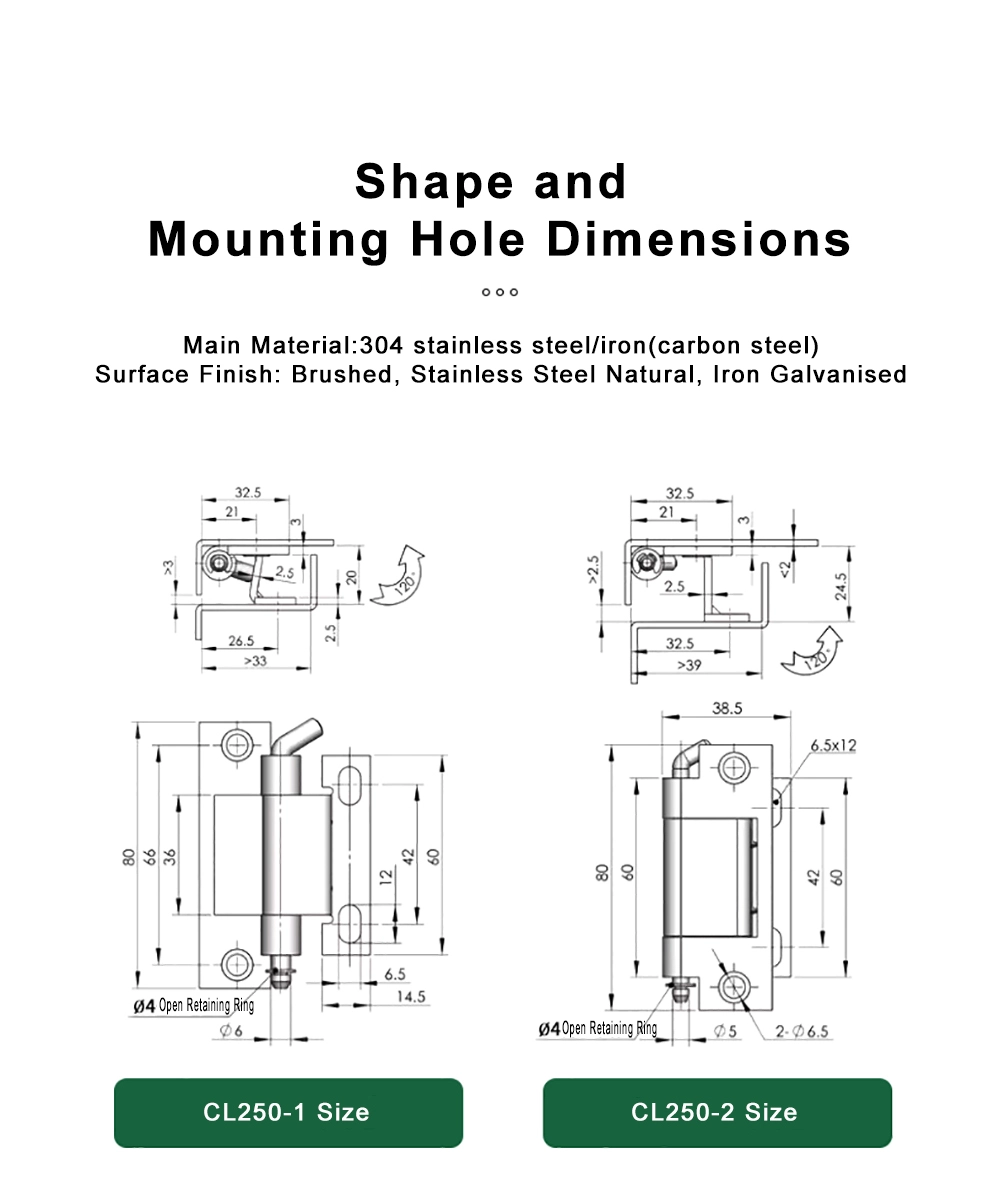

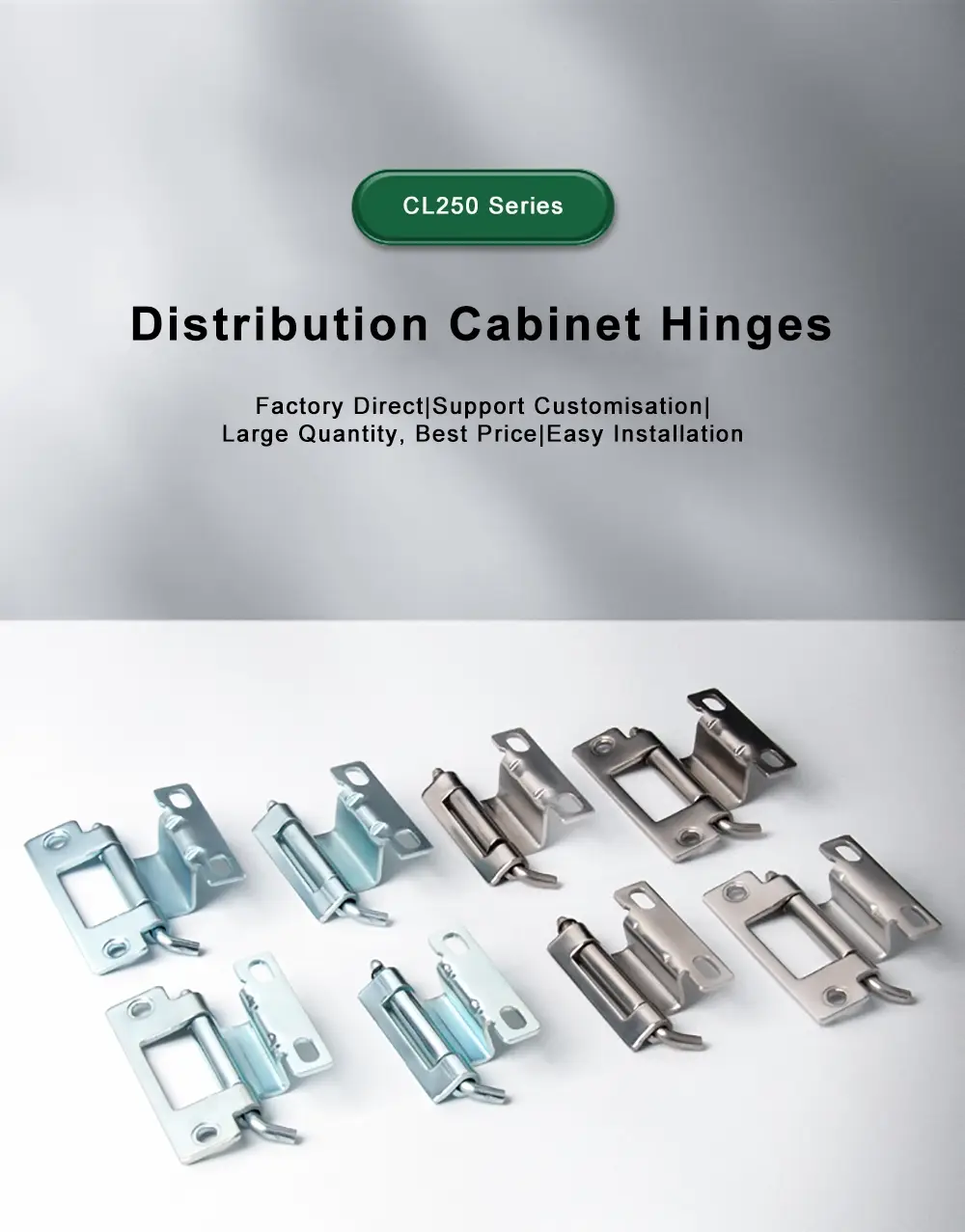

Distribution Panel Removable Hinge CL250 seeria hõlmab nelja sama põhistruktuuri, kuid erineva suurusega mudelit. CL250-1 üldkõrgus on 80 mm, hingekorpus 66 mm, kogusügavus 33 mm ja silindri läbimõõt Φ6 mm. CL250-2 jagab 80 mm üldkõrgust ja kasutab korpuse pikkust 60 mm, sügavust 39 mm või rohkem ning Φ5 mm silindrit kahe Φ6,5 mm kinnitusavaga, mis on üksteisest 6,5 × 12 mm kaugusel.

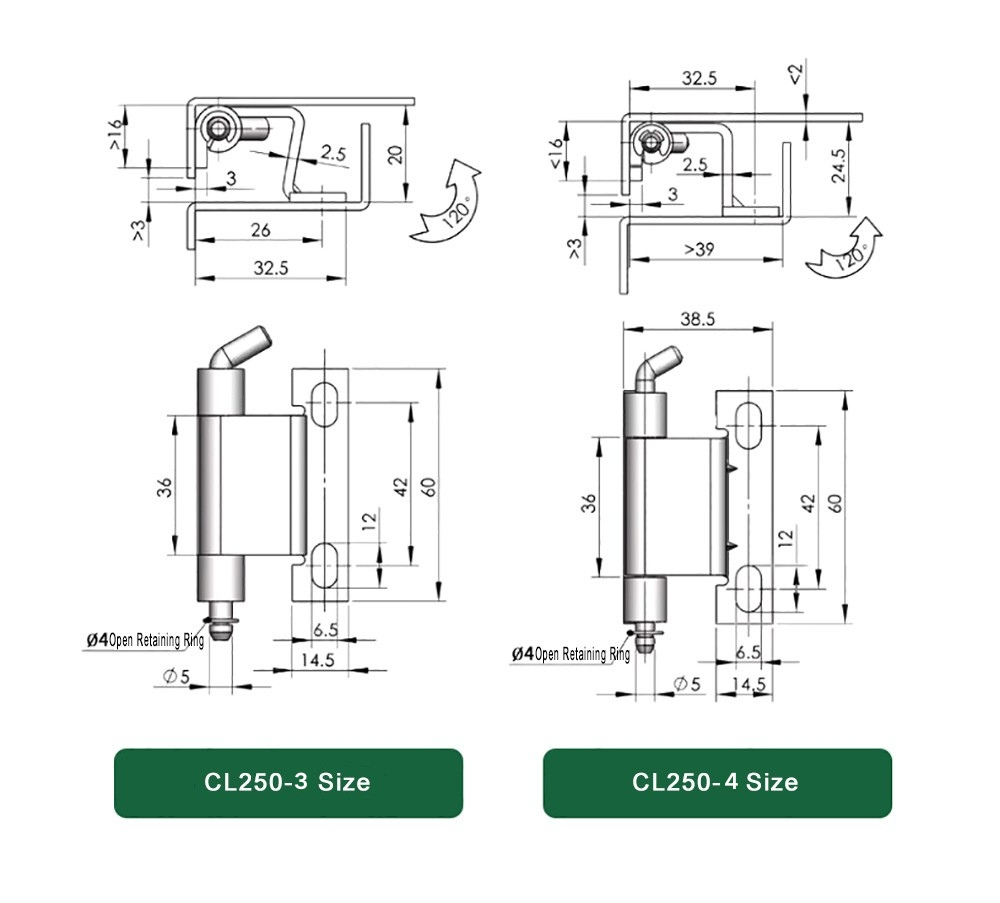

CL250-3 ja CL250-4 on jaotuspaneeli eemaldatavate hingede valikus kompaktsemad valikud. Mõlemal on hinge kere kõrgus 36 mm ja üldkõrgus 60 mm, aluse laius 14,5 mm ja silinder Φ5 mm. CL250-3 sügavus on 32,5 mm, CL250-4 aga 38,5 mm. Kõik neli mudelit kasutavad tihvti paigale kinnitamiseks avatud kinnitusrõngast Φ4.

Varraste tüübid ja avanemisnurk

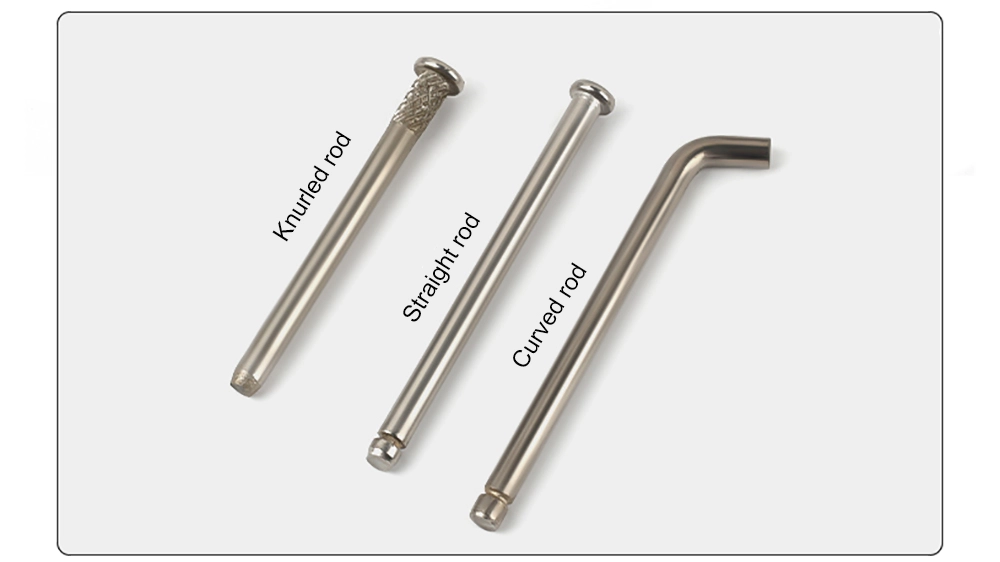

Üks praktilisemaid detaile jaotuspaneeli eemaldatava hinge kohta on kolme vardatüübi valik: rihvel, sirge ja kumer. Rihvel varras lisab tihvtile haardetekstuuri, mis aitab vältida vibratsiooni mõjul lõdvenemist. Sirge varras on standardvarustus ja sobib enamiku üldiste karpide rakendustega. Kumer varras on kujundatud nii, et tihvtide käsitsi eemaldamine oleks lihtsam, mis võib olla kasulik siis, kui hingele sageli juurde pääseb või kitsastes kohtades.

Kõik jaotuspaneeli eemaldatava hinge vardatüübid töötavad sama Φ4 avatud kinnitusrõngaga, mis lukustab tihvti, kui see on paigal. Kogu CL250 seeria avanemisnurk on ligikaudu 120°, mis annab piisava ruumi enamiku kapiukse juurdepääsuvajaduste jaoks, ilma et oleks vaja 180° pöördenurka.

Paigaldamine ja paigaldamine

Jaotuspaneeli eemaldatav hing toetab kahte paigaldusmeetodit – kruvikinnitust ja keevitamist –, mis tähendab, et seda saab kasutada nii valmistatud lehtmetallist korpustes kui ka poltidega kokkupandavates kappide komplektides. Kruviga kinnitamiseks kasutab CL250-1 ühte Φ6,5 mm pilu, samas kui mudelid CL250-2 ja CL250-3/4 kasutavad ovaalseid pilusid või kahekordseid auke, mis võimaldavad paigaldamise ajal positsiooni reguleerida.

Pärast paigaldamist võimaldab jaotuspaneeli eemaldatav hing ukselehe eemaldada tihvti tõmmates – tööriistu pole vaja. Seetõttu sobib see hästi karpidele, mis vajavad juhtmestiku juurdepääsuks või sisemiseks hoolduseks perioodilist ust eemaldamist. Kinnitusrõngas hoiab tihvti regulaarse kasutamise ajal lahti töötamast, nii et pole ohtu, et uks töö ajal ootamatult lahti tuleks.

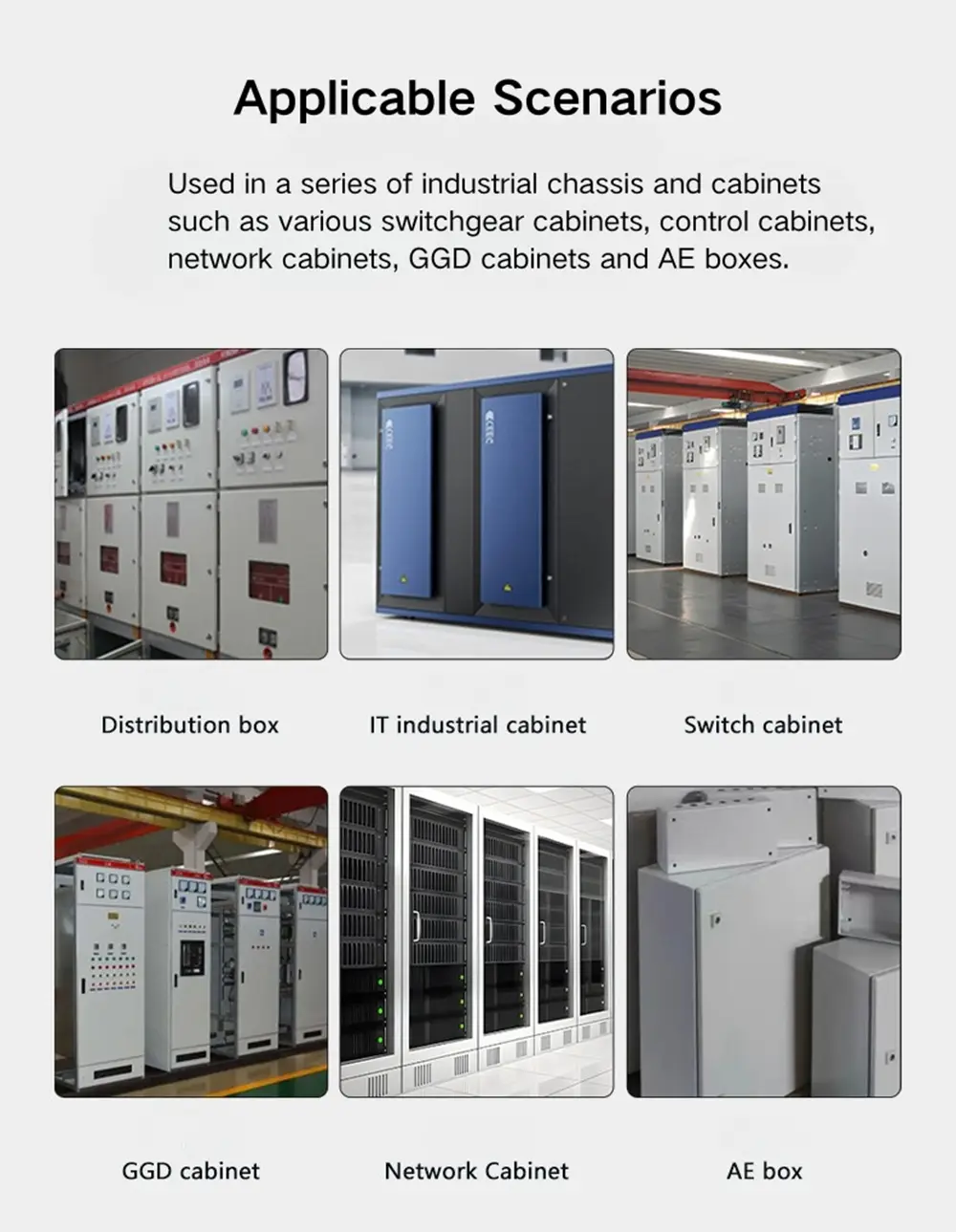

Rakenduse stsenaariumid

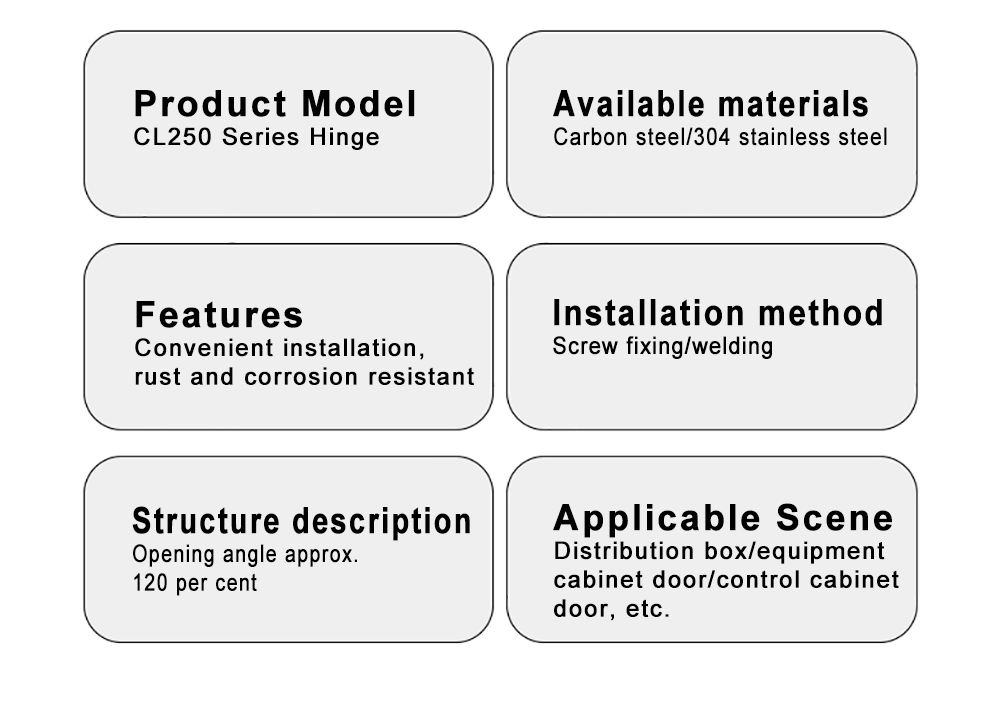

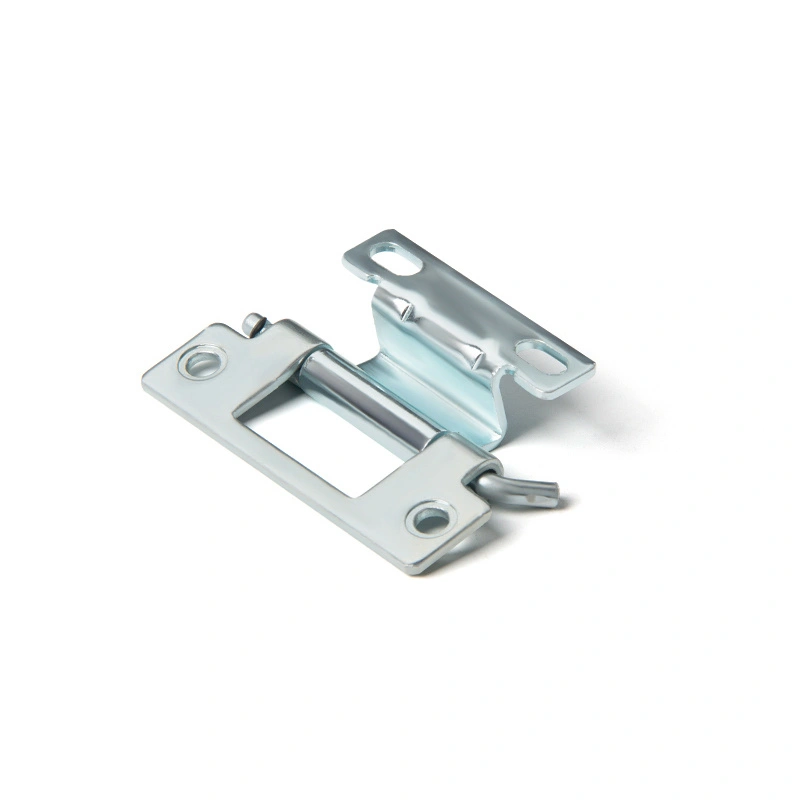

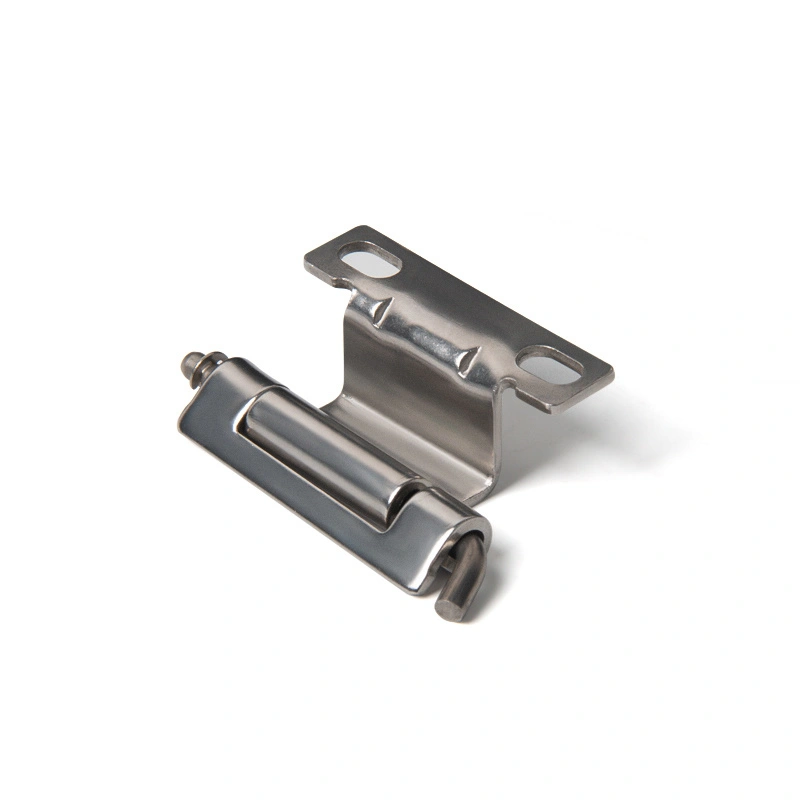

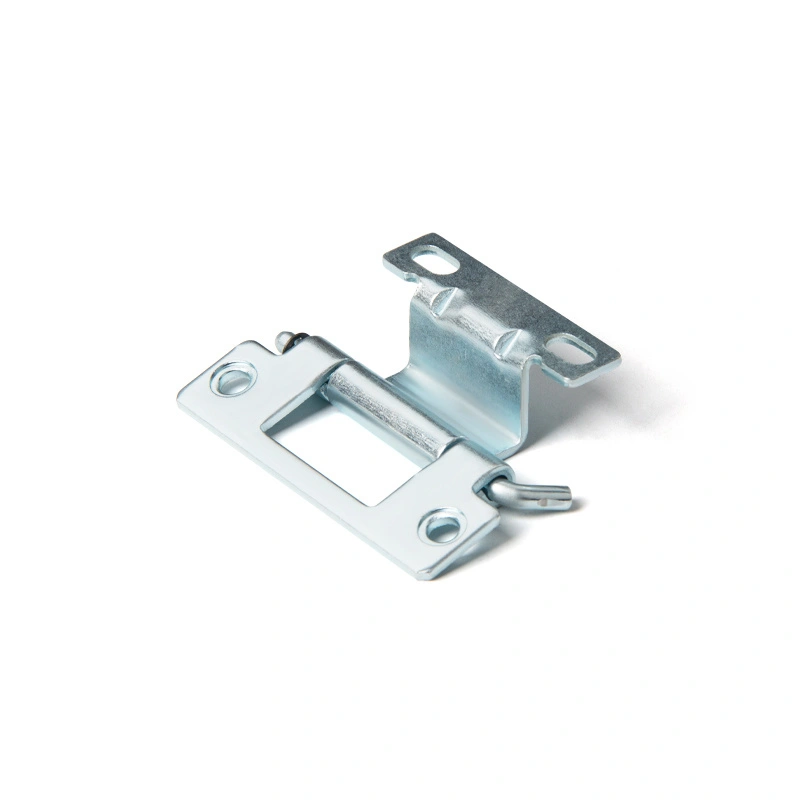

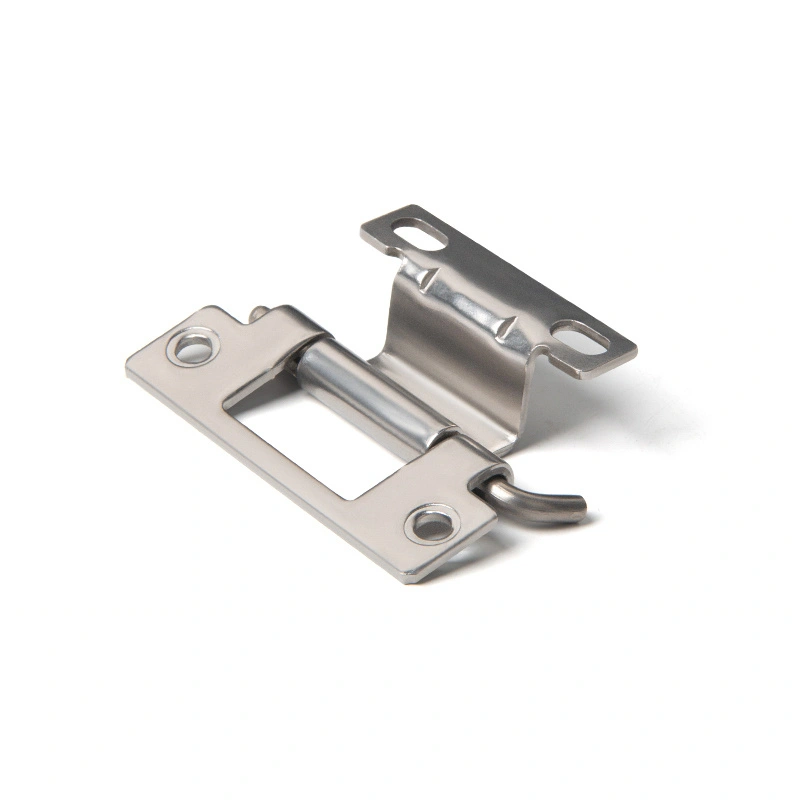

Jaotuspaneeli eemaldatav hing ilmub kõige sagedamini jaotuskarpidele, juhtkappide ustele ja tööstusseadmete korpustele – kõikjal, kus uks peab ilma raami lahti võtmata puhtalt lahti tulema. 120° avanemisnurk on enamiku paigalduste puhul piisav mugavaks ligipääsuks paneelide sisemustele ja kuna toetatud on nii kruvikinnitus kui ka keevitamine, sobib see ilma reguleerimiseta enamiku kappide valmistamise seadistustega. Materjali poolelt on tsingitud süsinikterasest jaotuspaneeli eemaldatav hing standardsete siseruumide jaoks mõeldud kuivades tingimustes. Roostevabast terasest versioon 304 on parem valik välisjaotusseadmete, rannikupaigaldiste või mujal, kus kapp aja jooksul niiskuse või korrosiooniga toime tuleb. Roostevabast terasest versioon 304 sobib paremini välijaotusseadmete jaoks, rannikupaigaldisteks või muudeks rakendusteks, kus korpus puutub aja jooksul kokku niiskuse või söövitavate tingimustega.

KKK

Q1: Millised mudelid kuuluvad CL250 seeriasse?

CL250 seeria sisaldab nelja mudelit: CL250-1, CL250-2, CL250-3 ja CL250-4. Kõikidel on sama konstruktsioon ja avanemisnurk – erinevused on suuruses ja paigaldusava konfiguratsioonis. Valige oma uksepaneeli mõõtmete ja koormusnõuete alusel.

Q2: Mis on CL250 hinge avanemisnurk?

Kõik neli CL250 mudelit avanevad ligikaudu 120°. See on ühtlane kogu seerias olenemata mudeli suurusest või materjalist.

Q3: millised vardatüübid on saadaval?

Hing CL250 on saadaval kolme vardatüübiga: rihvel, sirge ja kumer. Rihveldatud vardad peavad vastu vibratsiooni mõjul lõdvenemisele; sirged vardad on standardvarustuses; kumerad vardad muudavad tihvtide käsitsi eemaldamise lihtsamaks kitsastes või sageli ligipääsetavates paigaldustes.

Q4: Kuidas on tihvt pärast paigaldamist kinnitatud?

Kõik CL250 mudelid kasutavad Φ4 avatud kinnitusrõngast, et lukustada hingetihvt tavakasutuse ajal oma kohale. Tihvti saab käsitsi eemaldada, kui ukse eemaldamine on vajalik, ilma tööriistu kasutamata.

K5: Milliseid installimeetodeid toetatakse?

Hinge CL250 saab paigaldada kruvikinnituse või keevitamise teel, olenevalt teie kapi valmistamismeetodist. Paigaldusavade konfiguratsioonid varieeruvad olenevalt mudelist – pilu suuruse ja vahekauguste üksikasju vaadake mõõtmete joonistelt.

Q6: millised materjalid on saadaval?

Hing CL250 on valmistatud tsingitud süsinikterasest ja 304 roostevabast terasest. Süsinikterasest sobib siseruumides ja kuivas keskkonnas; 304 roostevaba teras on õige valik välistingimustesse, kõrge õhuniiskusega ruumidesse või söövitavasse tööstuskeskkonda.
