Elektrikappide uste küljele paigaldatav painutusliigend

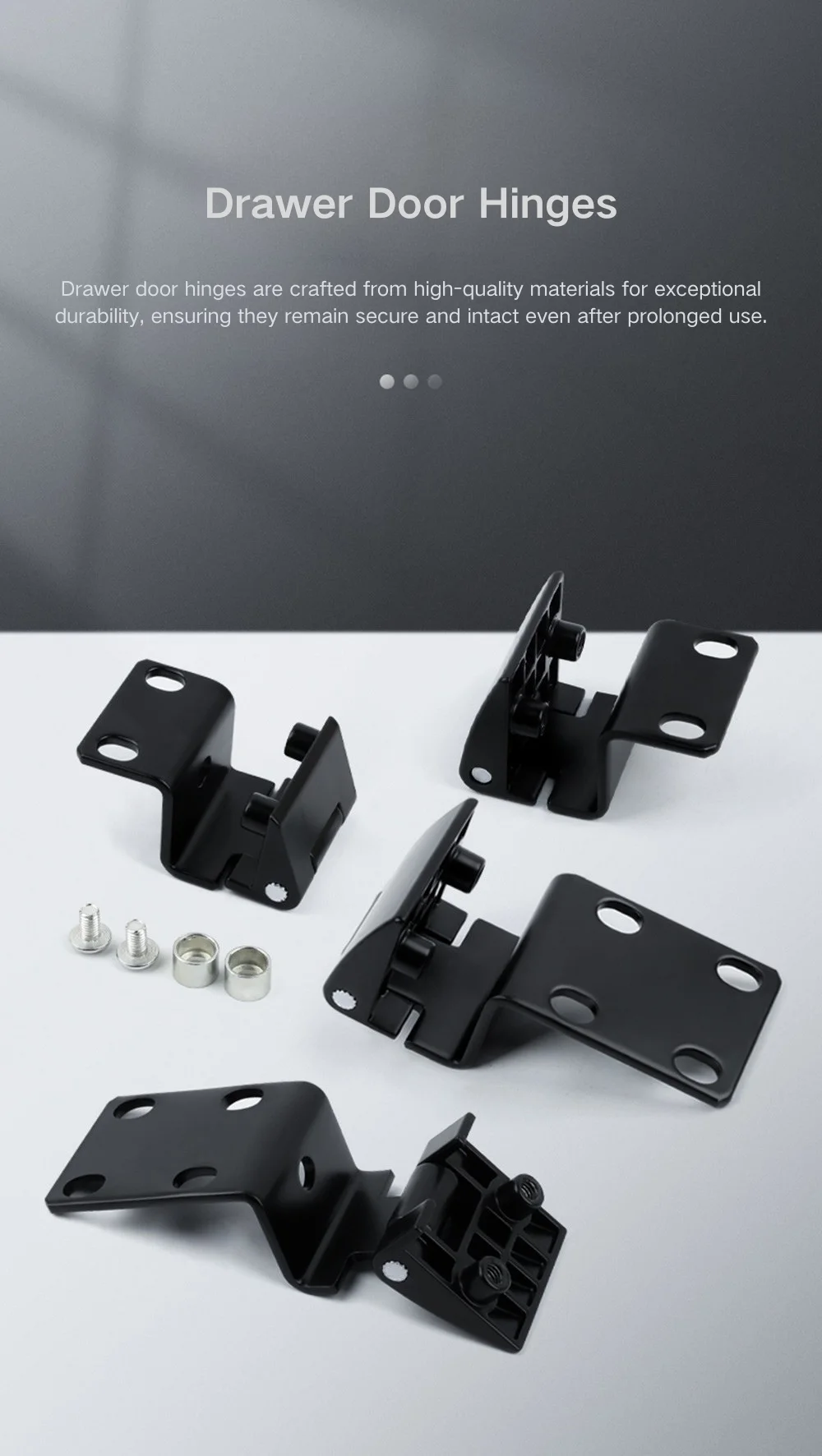

Mudelivaliku ja seeria ülevaade

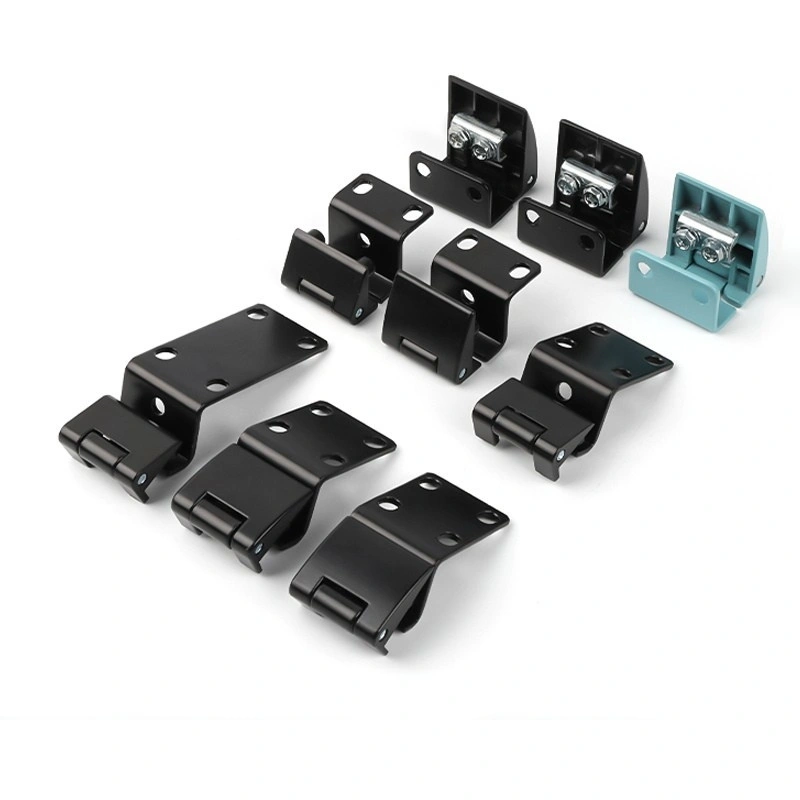

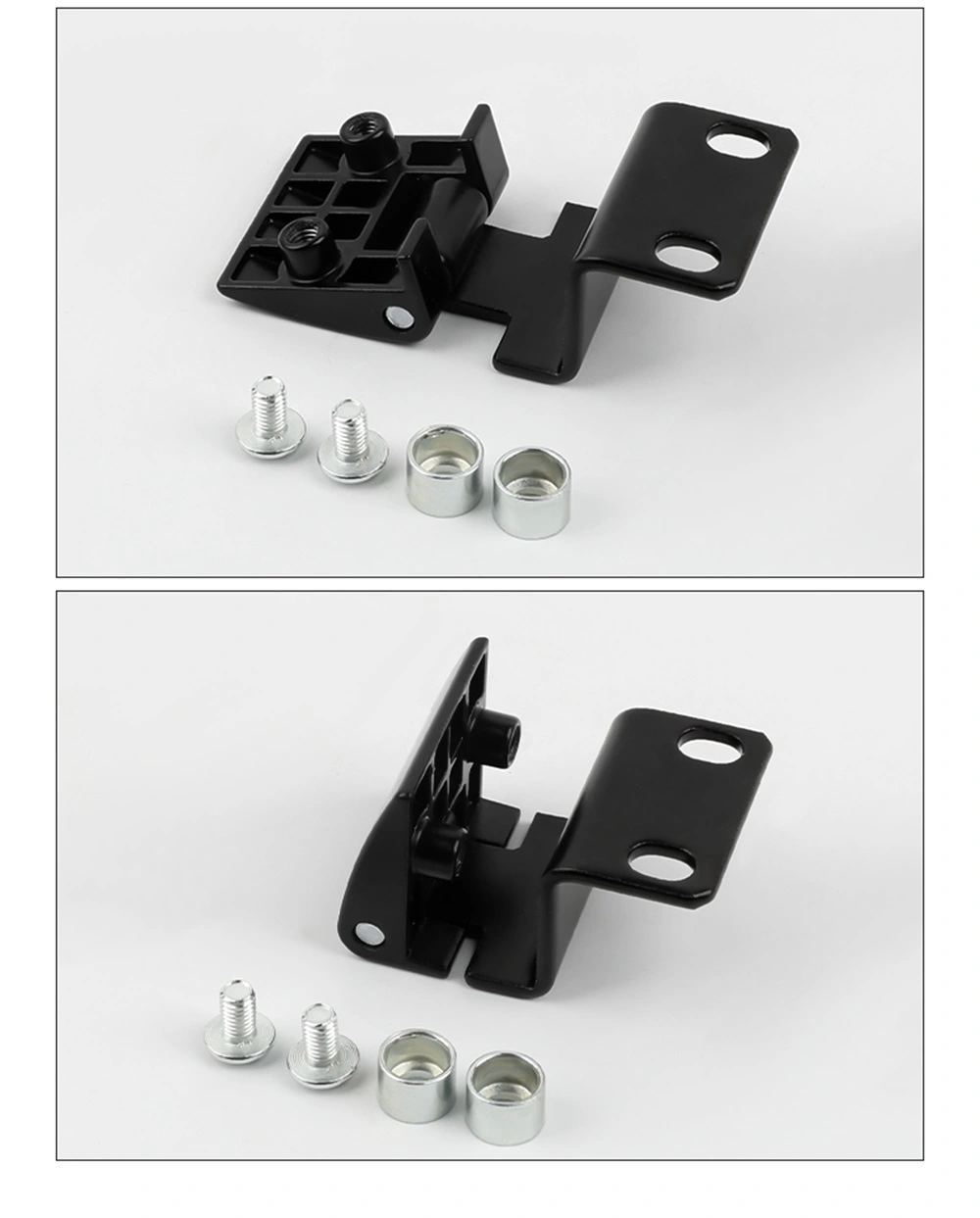

Elektrikappide uste küljekinnitusega painde hinged on jagatud nelja seeriasse. CL803 seeria hõlmab kolme mudelit – CL803A-25, CL803B-20, CL803B-25 ja CL803D-25 – kõik mustast tsingisulamist, esiplaadi laiusega olenevalt mudelist kas 36 mm või 39 mm. CL803A-25 kasutab kahe kruviga esiplaati mõõtmetega 39 × 20 mm 12 mm avade vahega; mudelid CL803B ja CL803D kasutavad 36 × 25 mm plaati koos pilukinnitusega.

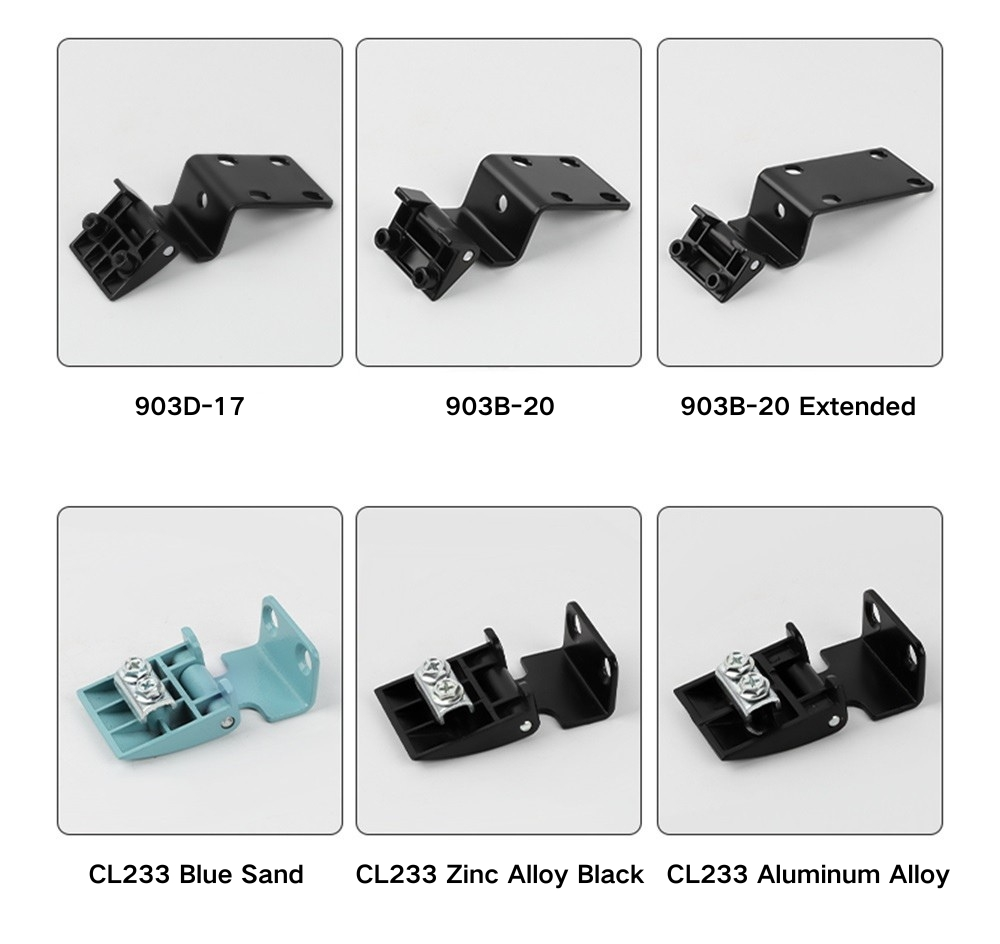

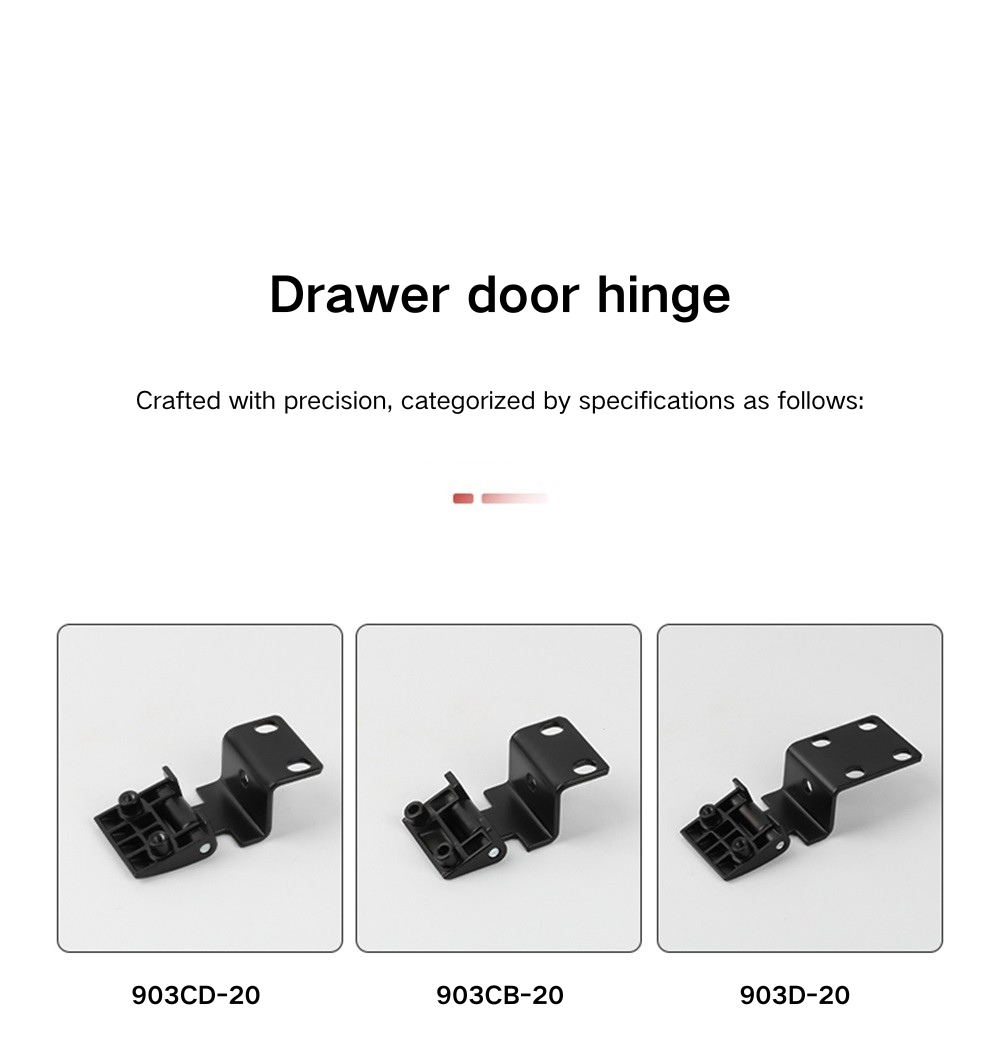

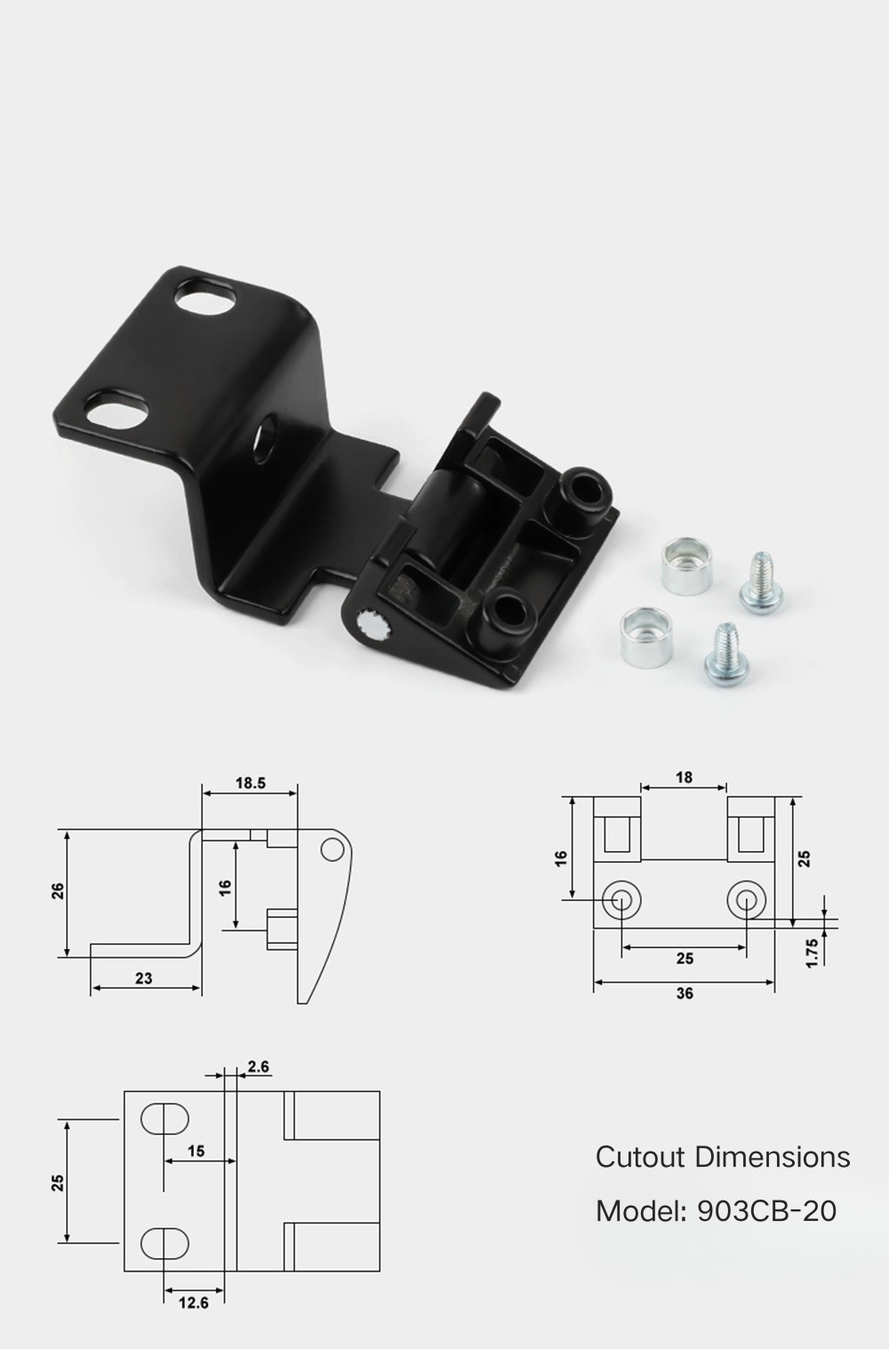

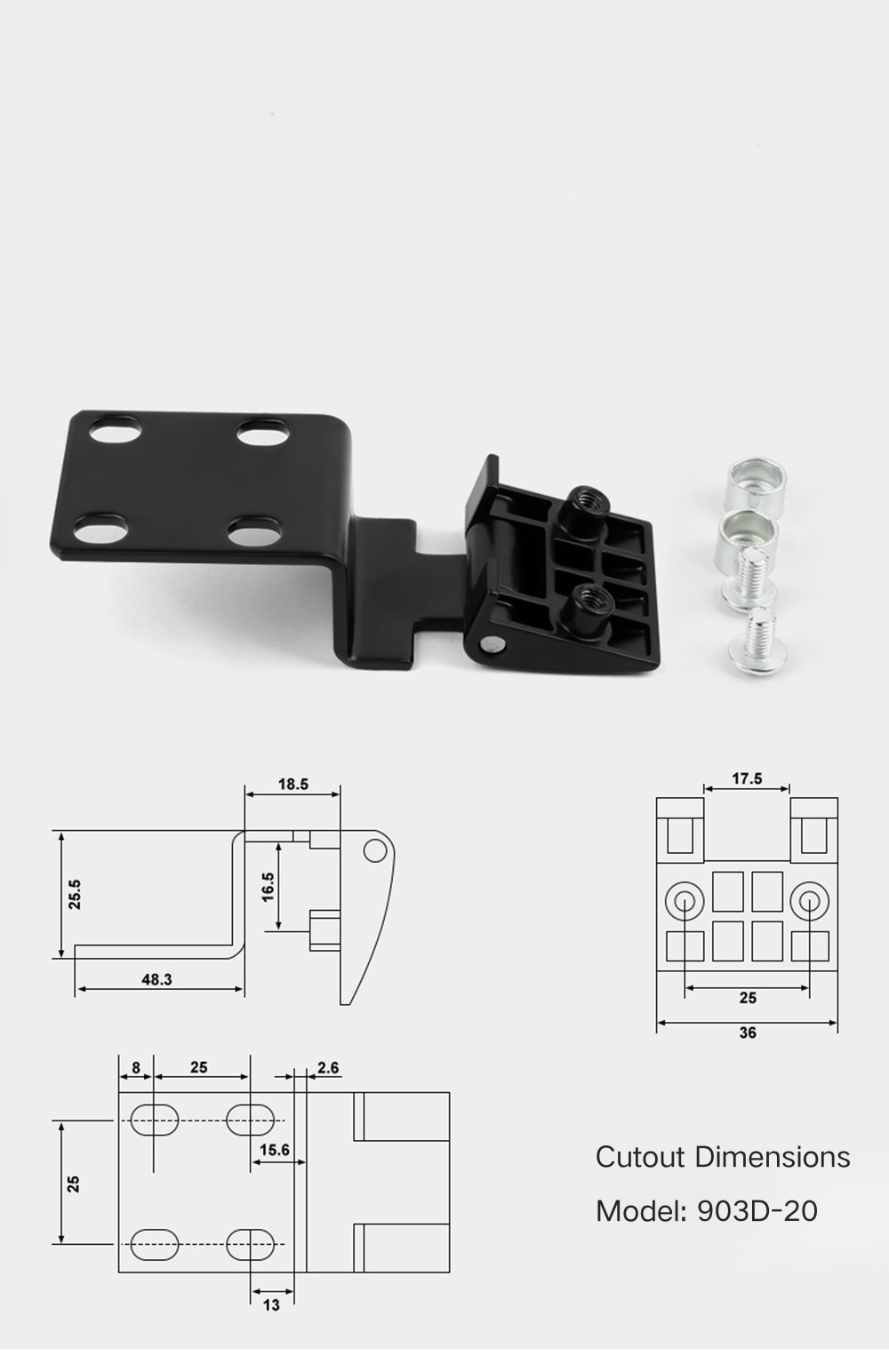

CL901 seeria sisaldab CL901B-17, CL901B-20 ja CL901D-17, millel kõigil on 36 × 17,5 mm esiplaat ja järjepidev 8 mm + 2,5 mm avade nihe. CL903-seeria on hingede valiku suurim grupp, kus on seitse mudelit, sealhulgas CL903B-20, CL903B-20 Extended, CL903CB-20, CL903CD-20, CL903D-17 ja CL903D-20 – nii standard- kui ka laiendatud raami sügavused. CL233 täiendab musta tsingisulami, liivasinise tsingisulami ja alumiiniumisulami valikut 39 × 20 mm esiplaadi ja 12 mm avade vahega, mis sarnanevad mudelile CL803A-25.

Mõõdud seeriate kaupa

Külgkinnitusega painutatud hingede seeria CL803 kogulaius on 18,5–23,5 mm ja kõrgus 26–28,5 mm. CL803A-25 on 23 mm lai ja 26 mm pikk ning 22,5 mm sisesügavus; CL803B-20 on 18,5 mm lai ja 16 mm sisesügavus; CL803B-25 on 23,5 mm lai ja 28,5 mm pikk ning 16 mm sisesügavus; ja CL803D-25 on 23,5 mm lai ja 26,5 mm pikk ning 16,5 mm sisesügavus. Kõigil CL803 mudelitel on 26 mm aluslaius ja 20 mm kõrgune paigaldusplaat.

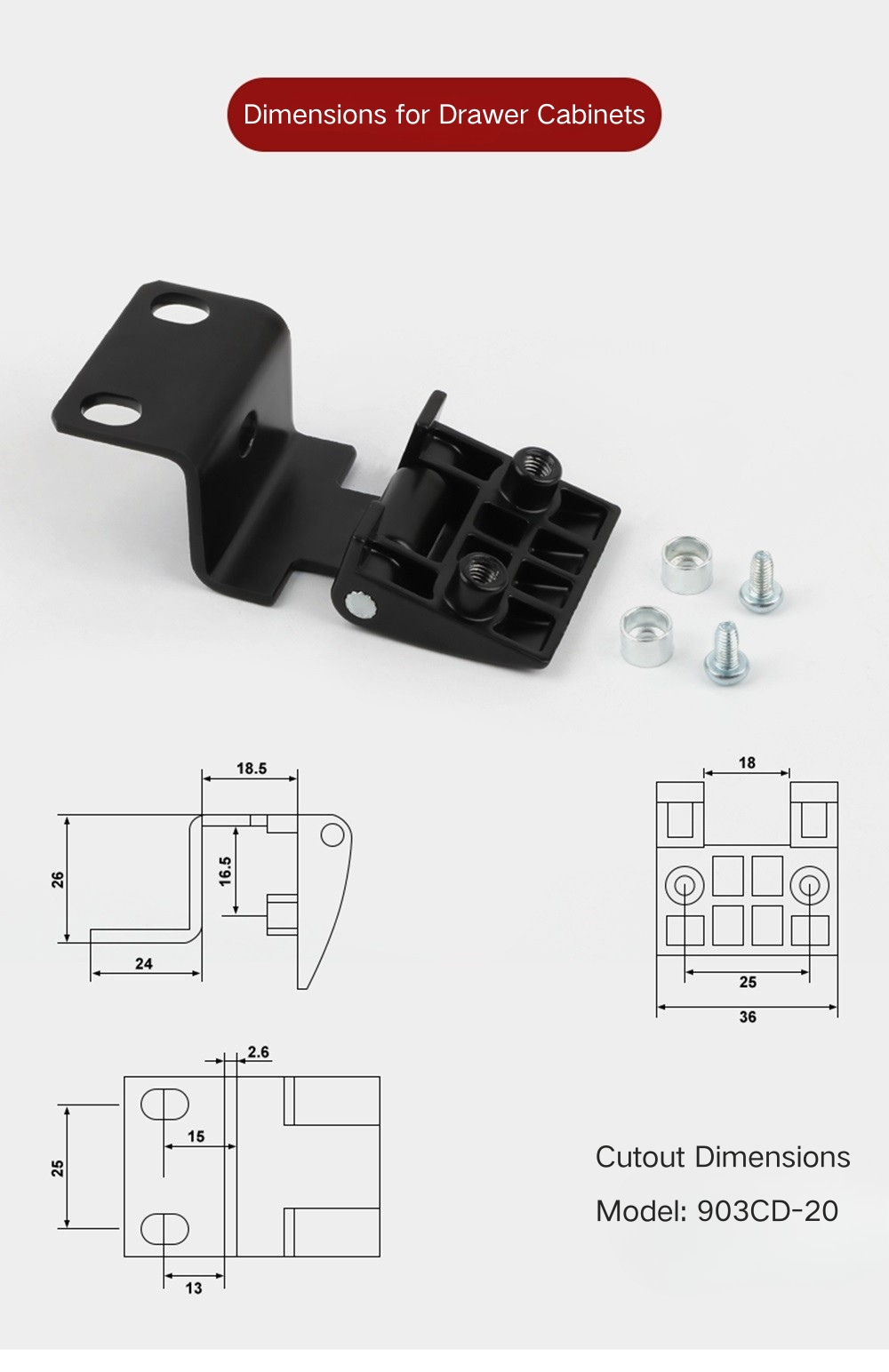

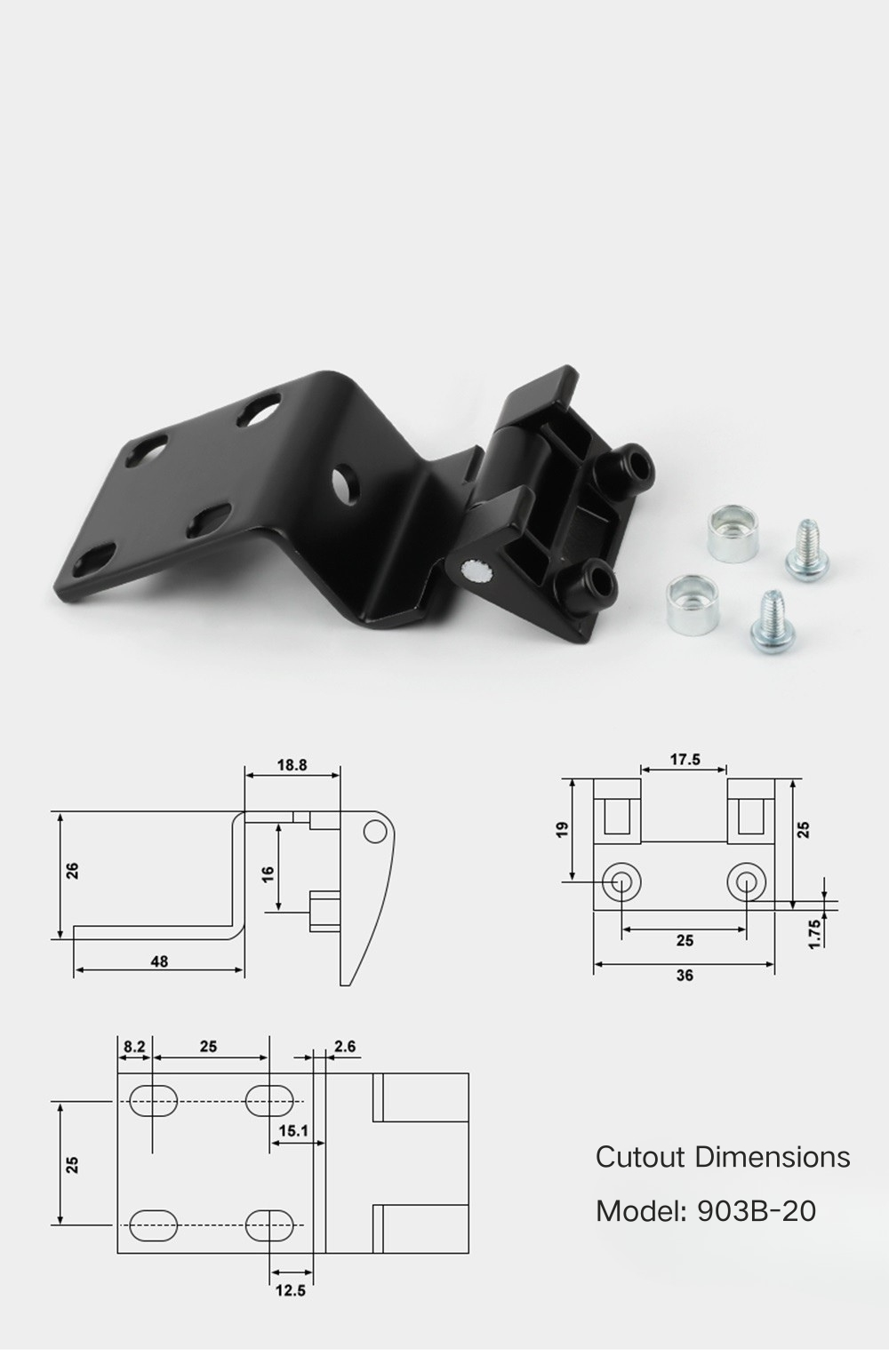

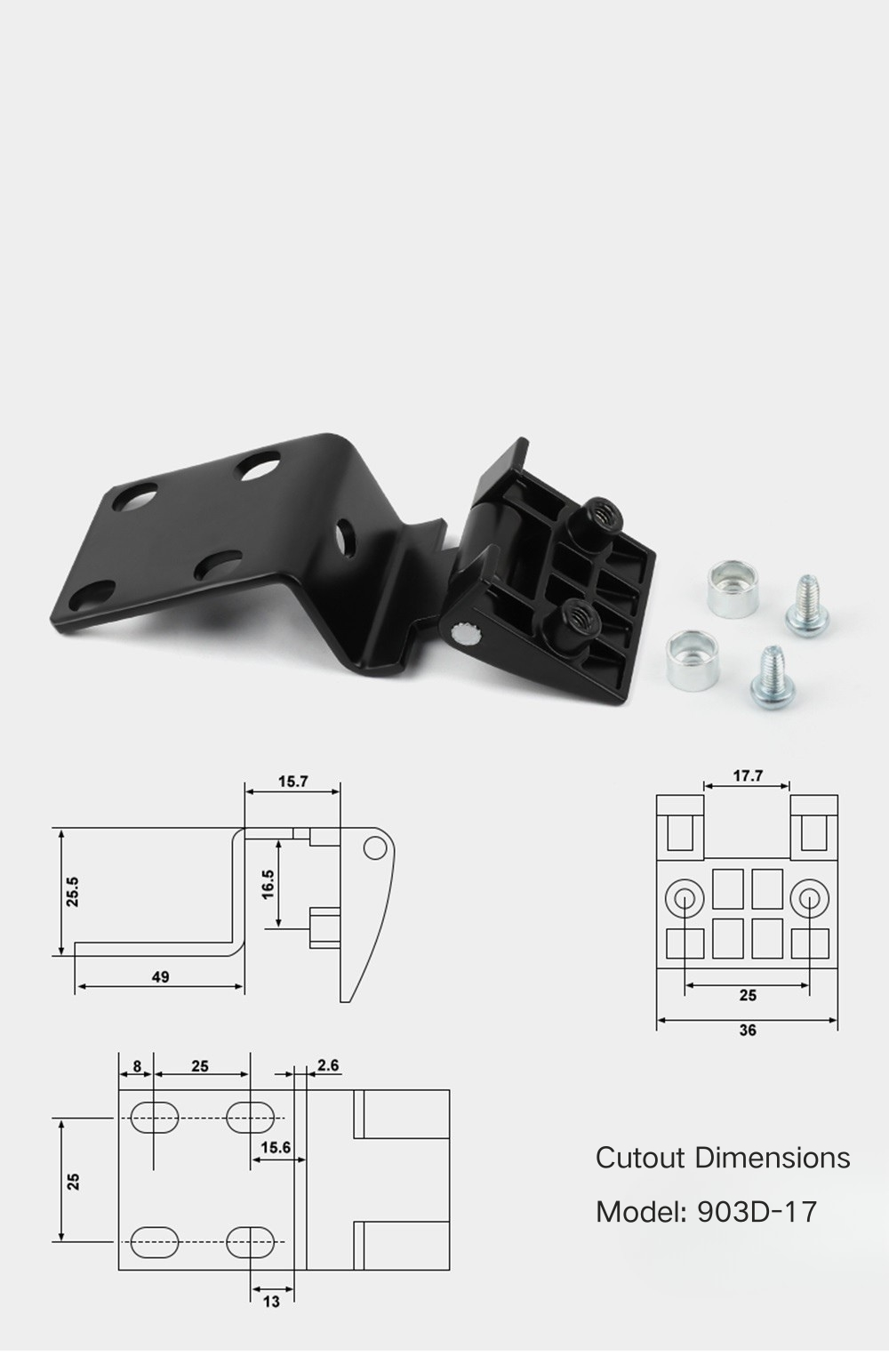

CL901 seeria on märgatavalt kõrgem kui teised elektrikappide uste külgkinnitusega painutatud hingede sarja mudelid – kõik kolm on 39,5 mm üldkõrgusega, laiusega 15,5–18,5 mm ja ühtlase 16,5 mm sisemise sügavusega plaadil. Aluse laiused on 20 mm–0,1 0,5 mm CL, 0,901 B. CL901B-20 ja 21 mm CL901D-17 jaoks. CL903 seeria hõlmab laiemat valikut – aluse laiused 48 mm kuni 73,8 mm laiendatud mudelil, üldkõrgused 25,5 mm kuni 26 mm. CL233 üldmõõt on 24,5 × 24,5 mm, sisesügavus 22 mm, kinnitusplaat 39,3 mm ja ava nihe esiplaadil 7,5 mm + 15 mm.

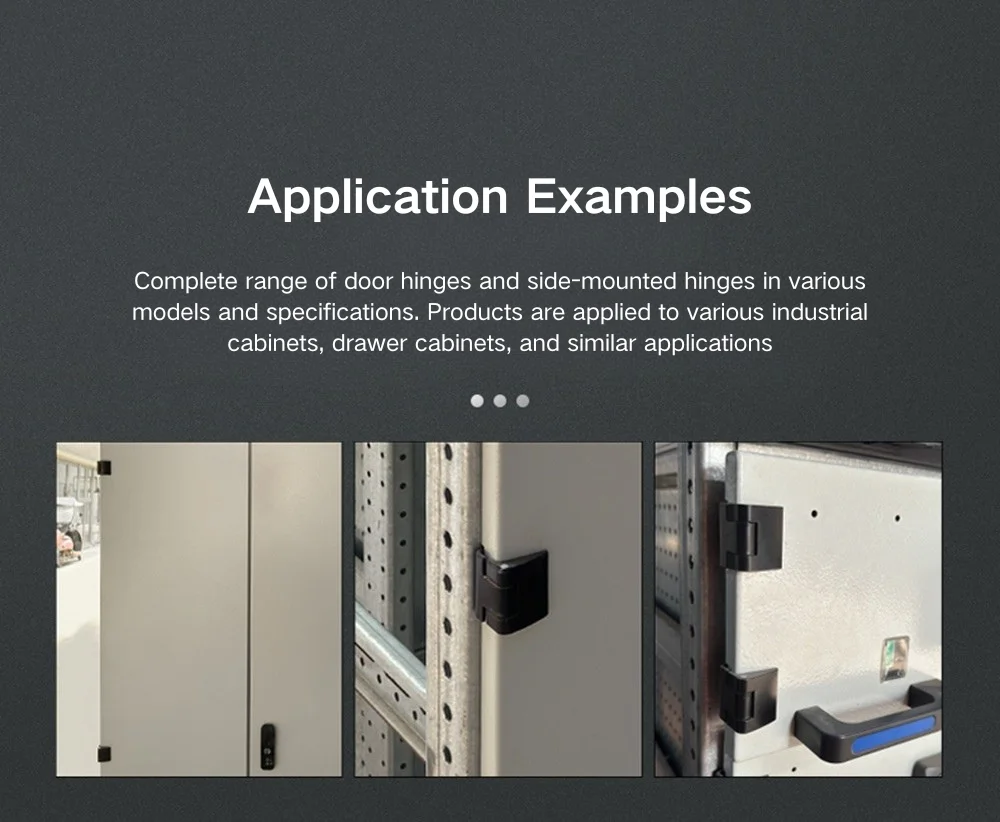

Rakenduse stsenaariumid

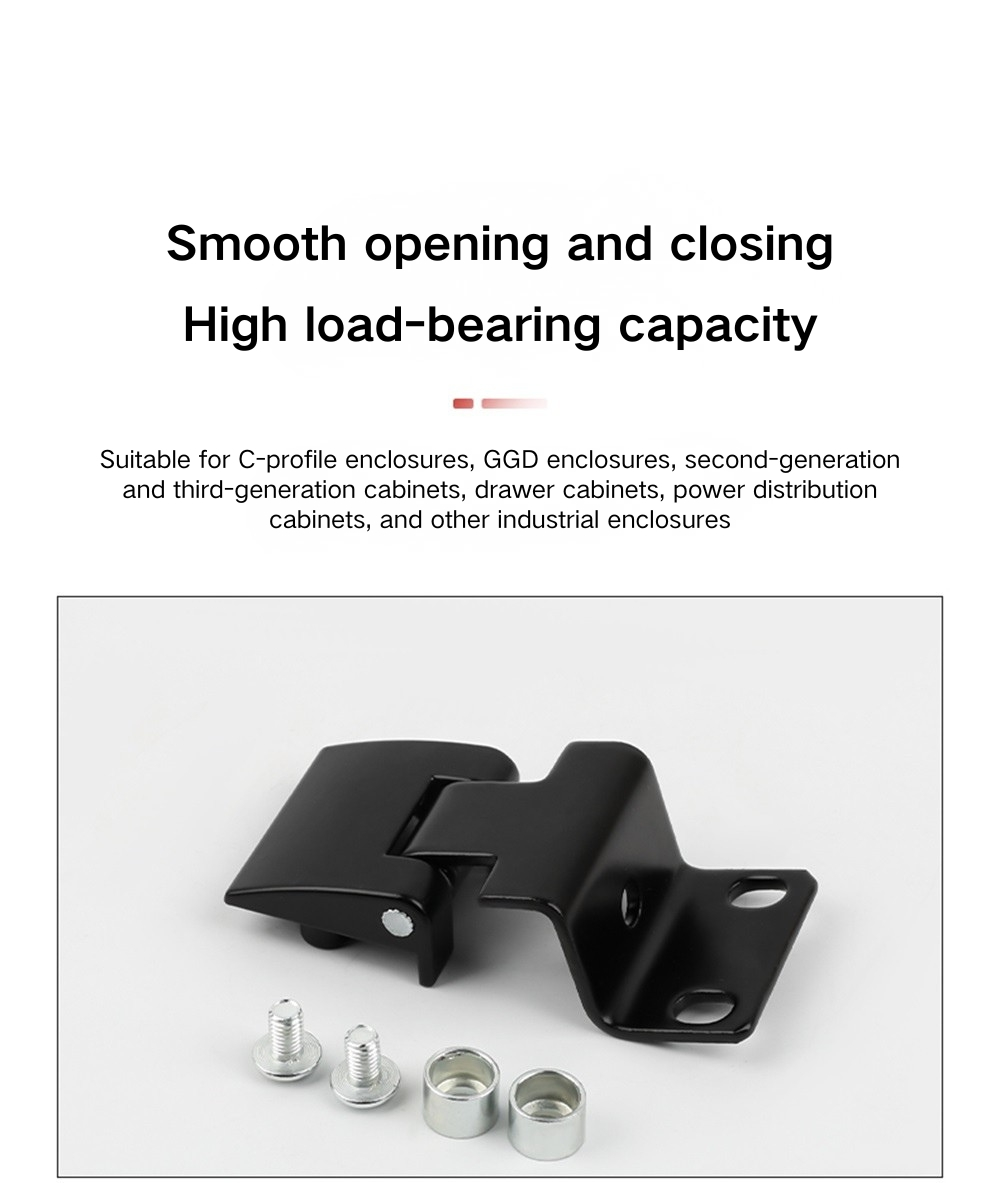

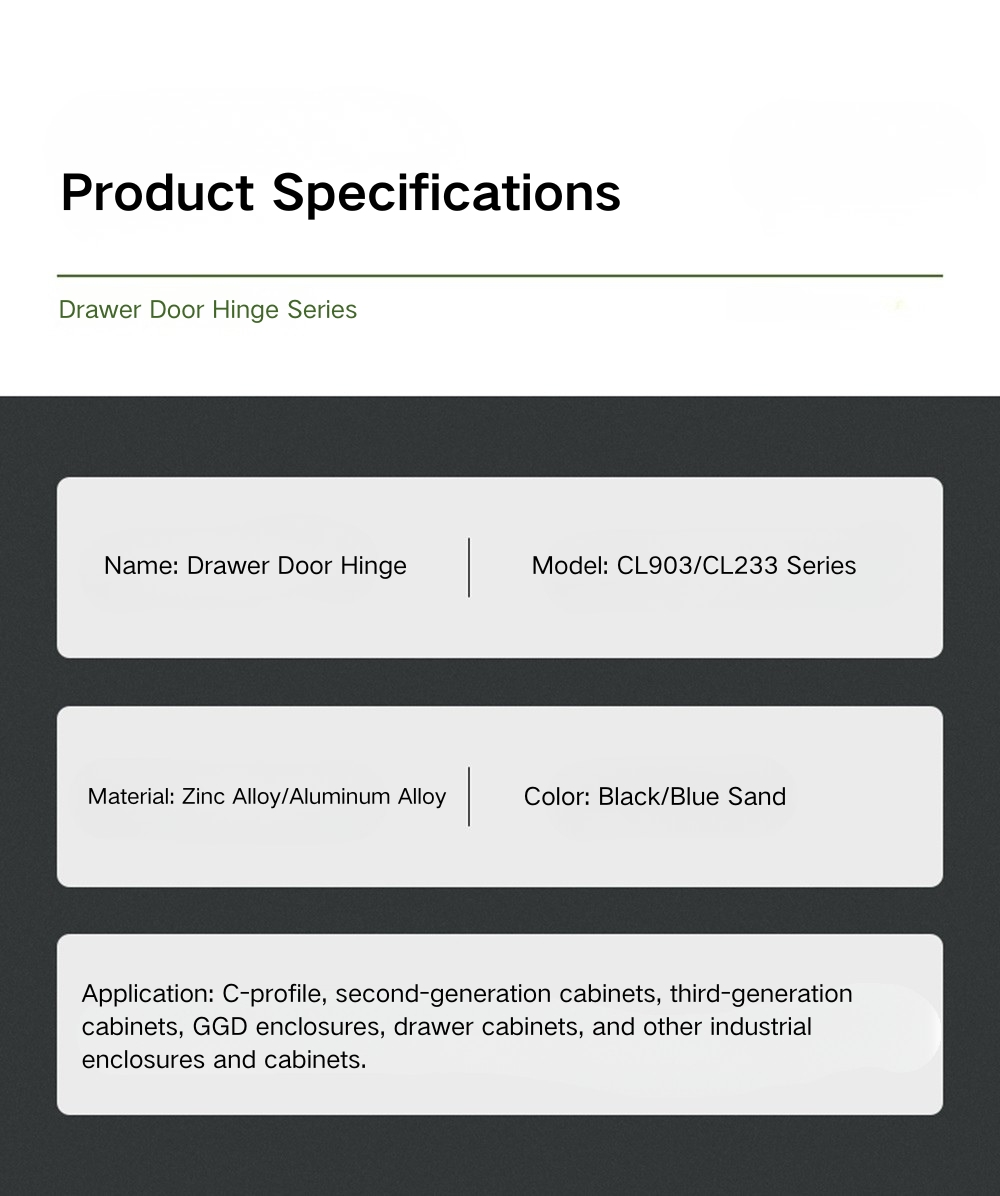

Elektrikappide uste küljele paigaldatav painutusliigend on loodud spetsiaalselt C-profiiliga terasprofiilidele ehitatud kapiraamidele, mis on GGD elektrikilpide, teise ja kolmanda põlvkonna jaotuskappide, sahtlikappide ja toitekarpide standardne ehitusmeetod. Hingekorpuse painutatud profiil haakub üle C-sektsiooni huule ja esiplaat kruvib uksepaneeli esiküljele, mis on selle kapitüübi jaoks kehtestatud paigaldusviis ja ei nõua standardsete raamiprofiilide muutmist.

Lisaks põhilistele GGD- ja toitekappide rakendustele sobib see toode ka muudele tööstuslikele korpustele, mis on ehitatud ühilduvatele C-profiilidele või sarnastele painutatud terasraami profiilidele. Liivasinisest tsingisulamist CL233 on mõnikord ette nähtud juhul, kui korpuse välisilme kasutab värvikoodiga riistvaraskeemi, samas kui alumiiniumisulamist CL233 variant on kergem valik korpuste jaoks, kus kaalutakse. Mudelite CL803, CL901 ja CL903 suuruste valik tähendab, et enamik standardseid raami sügavusi ja uksepaneelide paksusi GGD ja elektrikappide turul on kaetud ühe tooteperekonnaga.

KKK

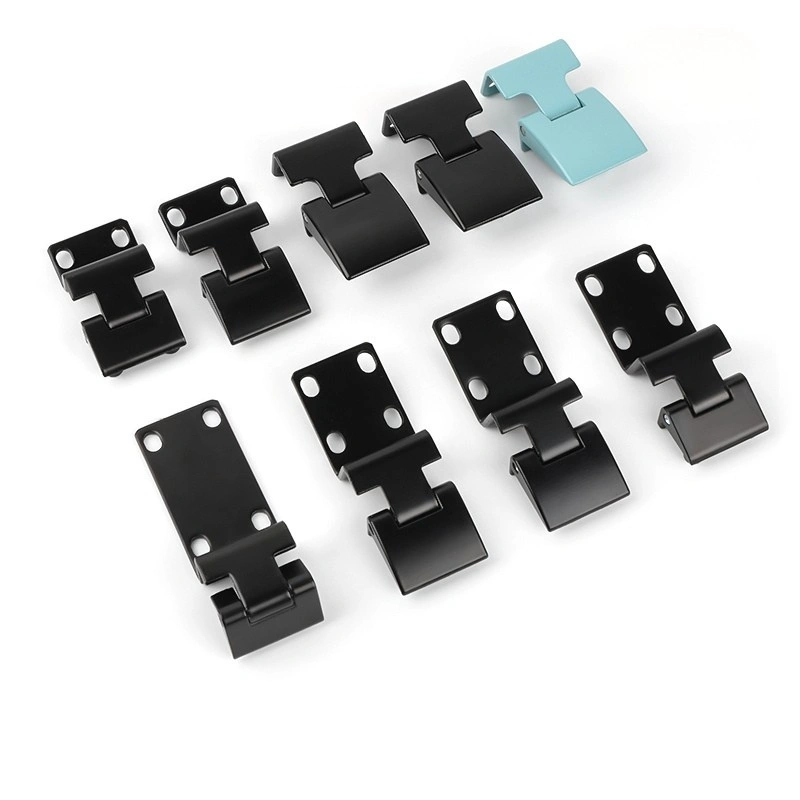

Q1: millised seeriad kuuluvad sellesse hingede sarja?

Valik hõlmab nelja seeriat: CL803 (neli mudelit), CL901 (kolm mudelit), CL903 (seitse mudelit) ja CL233 (kolm varianti). Kõik on mustast tsingisulamist, välja arvatud CL233, mis on saadaval ka liivasinisest tsingisulamist ja alumiiniumisulamist.

Q2: milliste kapitüüpide jaoks on see hing mõeldud?

Külgkinnitusega painutatud hinged on mõeldud C-sektsiooniga profiilkappide raamidele, sealhulgas GGD elektrikilpidele, teise ja kolmanda põlvkonna jaotuskappidele, sahtlikappidele ja toitekarpidele. See ei ole ette nähtud lamekarkassiga või keevitatud korpuse tüüpidele.

Q3: Kuidas see hing on paigaldatud?

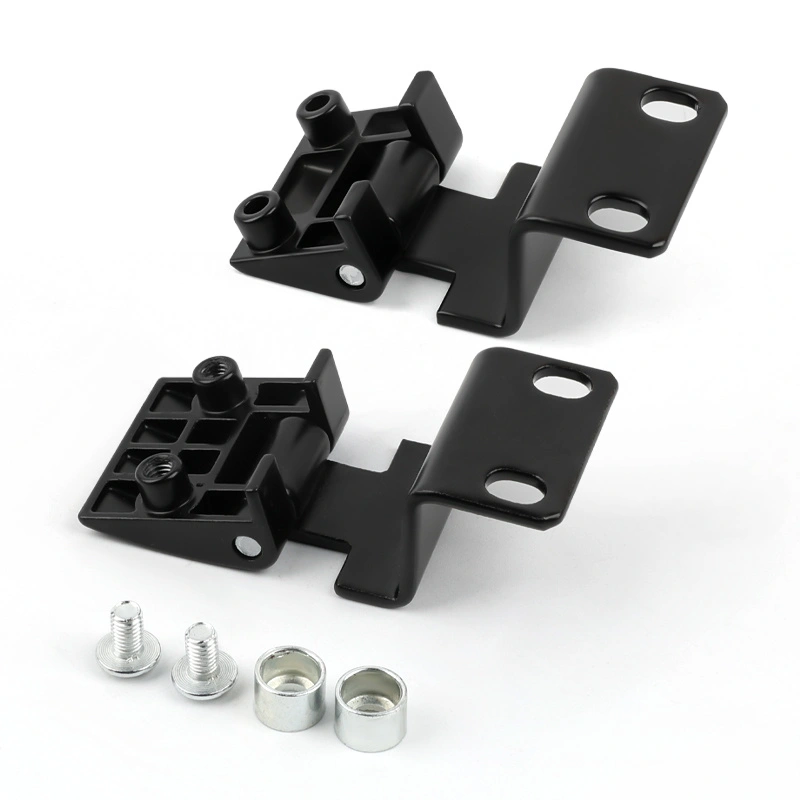

Kõik mudelid on kruvikinnitusega. Painutatud hingekorpus haakub C-sektsiooni raami ääre külge ja eesmine kinnitusplaat kruvitakse uksepaneeli esikülje külge. Keevitamine pole vajalik.

Q4: Mis vahe on seeriatel CL803, CL901 ja CL903?

Seeriad erinevad üldise suuruse, raami sügavuse ja kinnitusplaadi konfiguratsiooni poolest. CL901 mudelid on kõrgeimad 39,5 mm üldkõrgusega; CL803 mudelid on kompaktsemad; CL903 mudelid hõlmavad kõige laiemat aluslaiuste valikut, sealhulgas laiendatud varianti 73,8 mm. Valige oma konkreetse raami profiili ja uksepaneeli mõõtmete alusel.

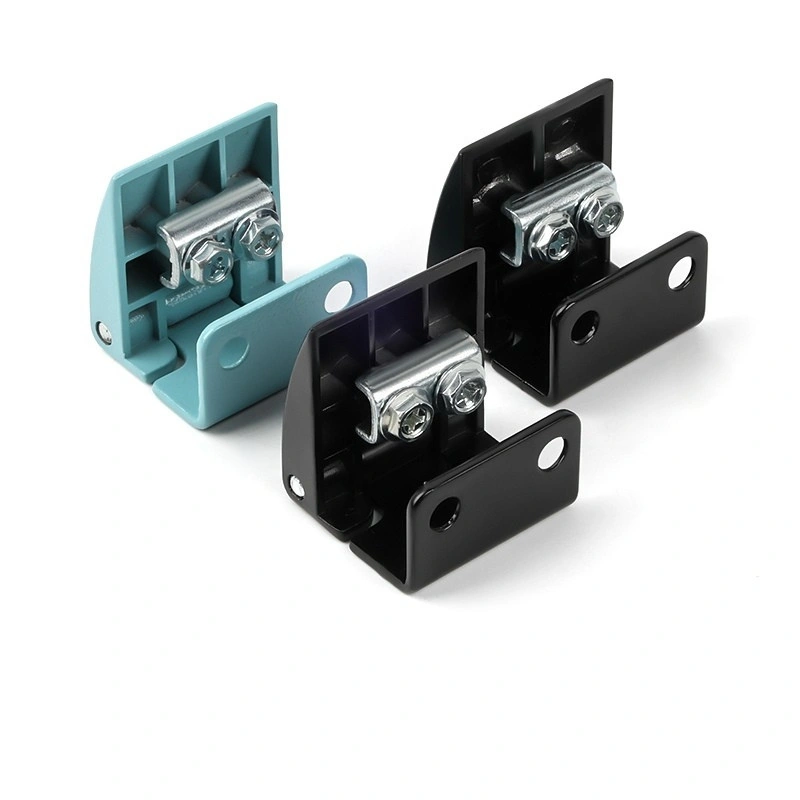

K5: Mille poolest erineb CL233 teistest seeriatest?

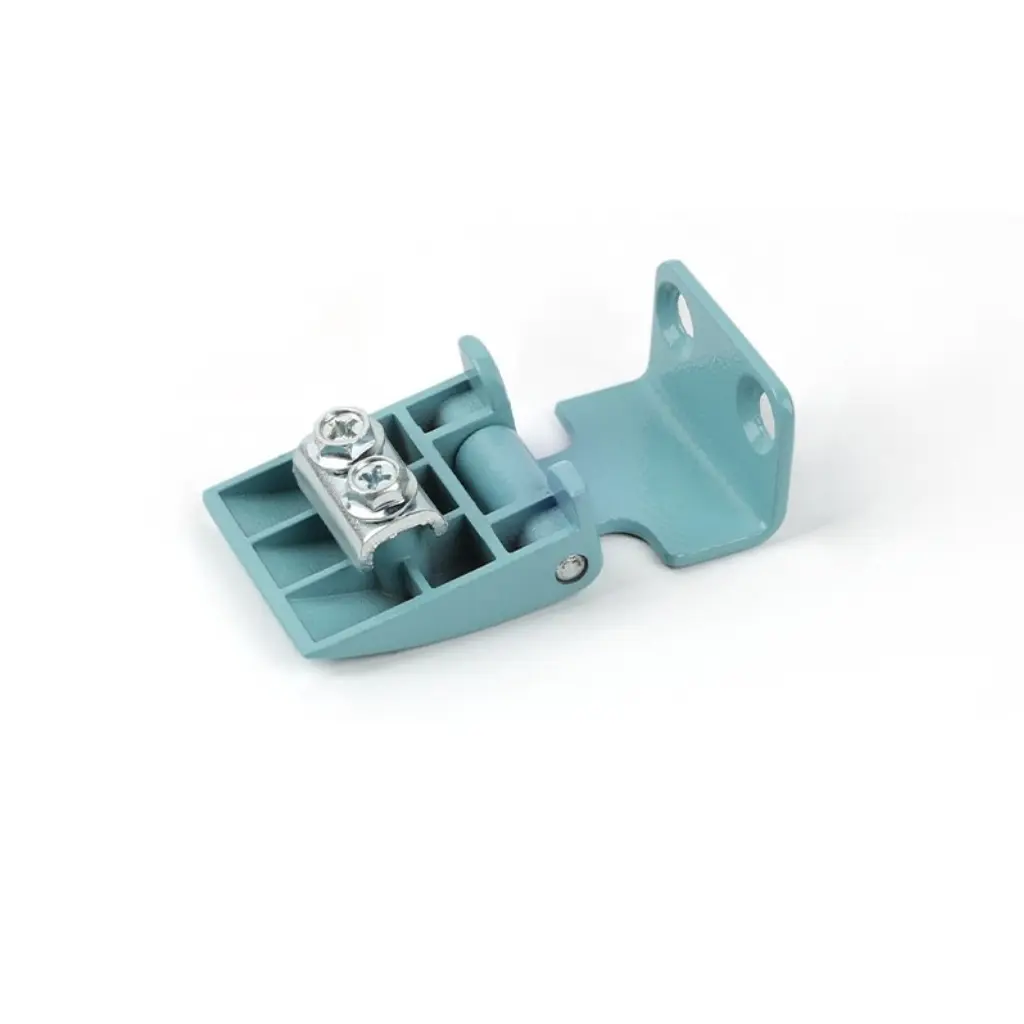

CL233 on saadaval kolmes variandis – must tsingisulam, liivasinine tsingisulam ja alumiiniumsulam –, mis teeb sellest valikus ainsa värvivaliku ja kerge materjali alternatiiviga mudeli. Selle esiplaadi mõõtmed (39 × 20 mm) on sarnased mudeliga CL803A-25.

K6: Kuidas valida oma kapi jaoks õige mudel?

Valik sõltub teie kapi raami profiili sügavusest, uksepaneeli paksusest ja paigaldusplaadi eelistusest. Numbrisufiksid (-17, -20, -25) ja tähtliited (A, B, D, CB, CD) on osa mudeli tähistusest. Vaadake iga mudeli mõõtmete jooniseid või võtke soovituse saamiseks ühendust Yitai Lockiga koos oma raami spetsifikatsioonidega.

K7: Mis materjalist on hinged valmistatud?

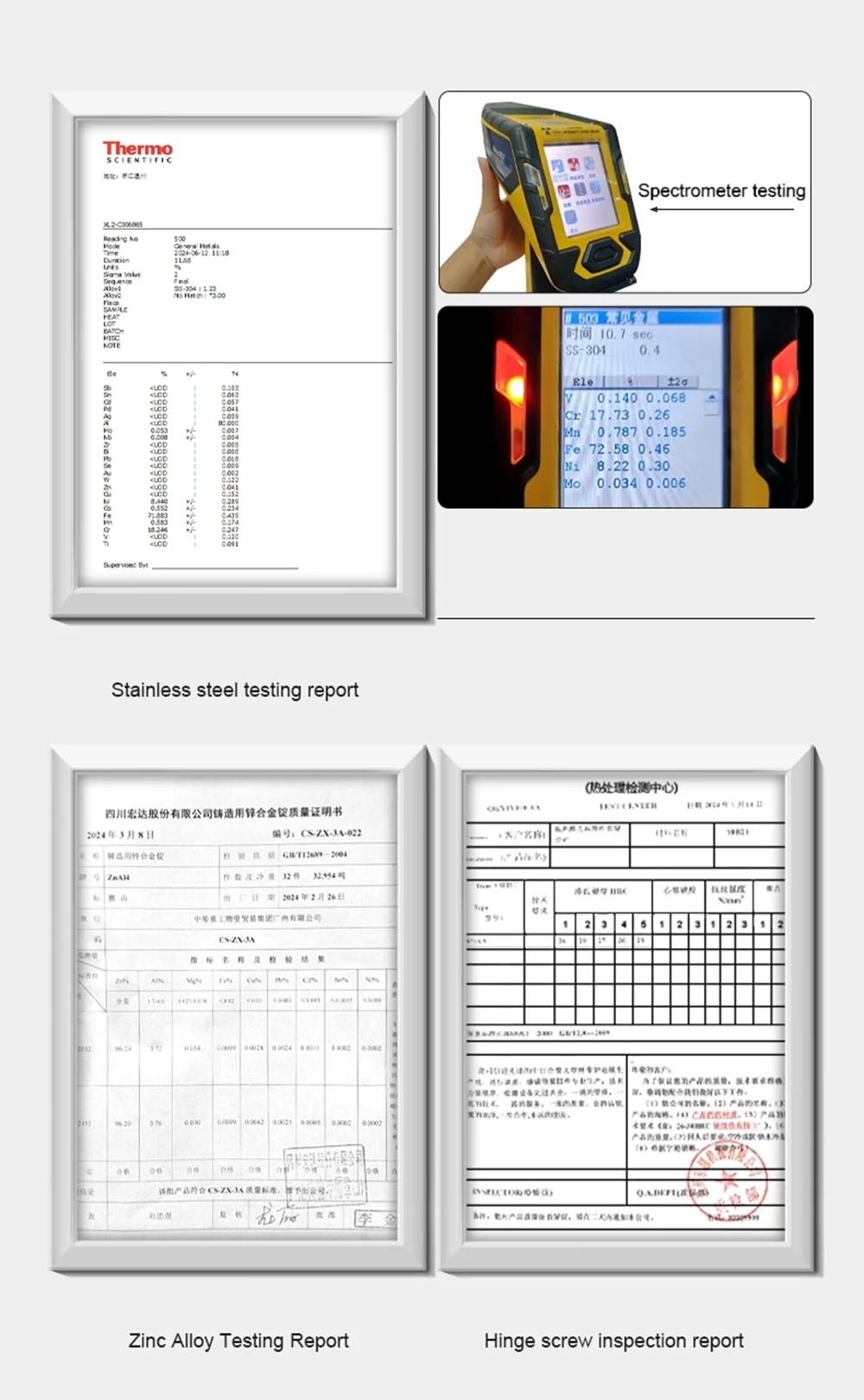

Enamik mudeleid on mustast tsingisulamist. CL233 on lisaks saadaval liivasinisest tsingisulamist ja alumiiniumisulamist. Tsingisulamist konstruktsioon annab survevalu korral hea mõõtmete ühtluse ja talub hästi standardseid tööstuslike siseruumide keskkondi.

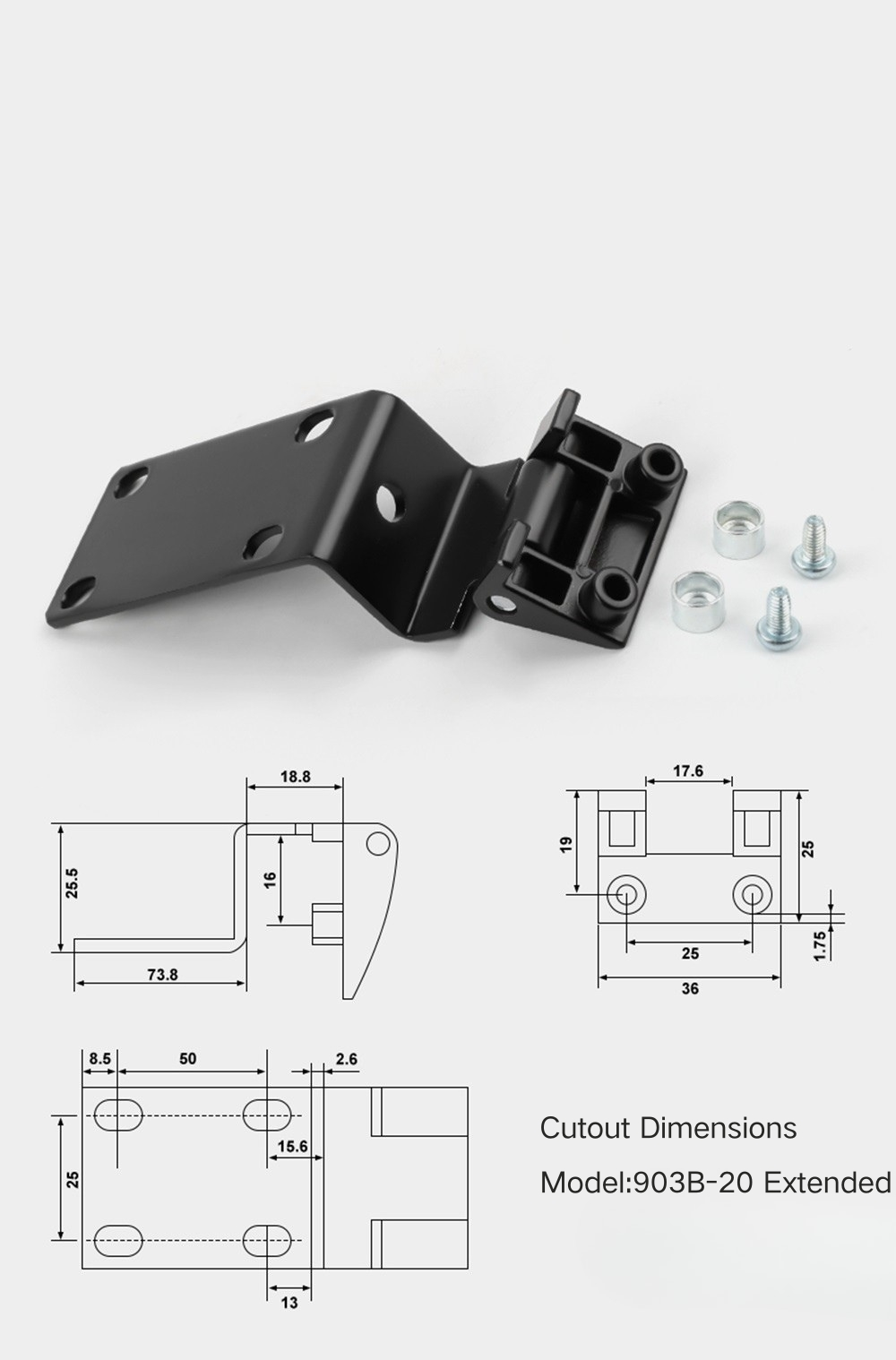

K8: Kas CL903B-20 Extended sobib sügavamate raamiprofiilide jaoks?

Jah — mudeli CL903B-20 Extended põhja laius on 73,8 mm, mis on tunduvalt laiem kui standardsel CL903B-20 48 mm. See on õige valik, kui kapi raami profiil nõuab sügavama C-sektsiooni kanali sildamiseks pikemat hingepõhja.
