RMU kapi tsingisulamist liigend

Neile, kes hankivad RMU kapi riistvara Yitai Lockist mahu poolest, kasutab RMU kapi tsingisulamist hinge CL208 kahe silindriga konstruktsiooni kahe Φ8 mm silindri ja Φ4 mm tihvtiga, mis annab hingele laiema kandepinna kui sama suurusega ühe silindri tüüpi. Üldine jalajälg on 48 × 26 mm, paigaldatud keevitamise teel, ja kaks viimistlusvõimalust – must ja särav kroom – katavad RMU ja lülitusseadmete turul kõige levinumad kapi pinnatöötlused.

Struktuur ja mõõtmed

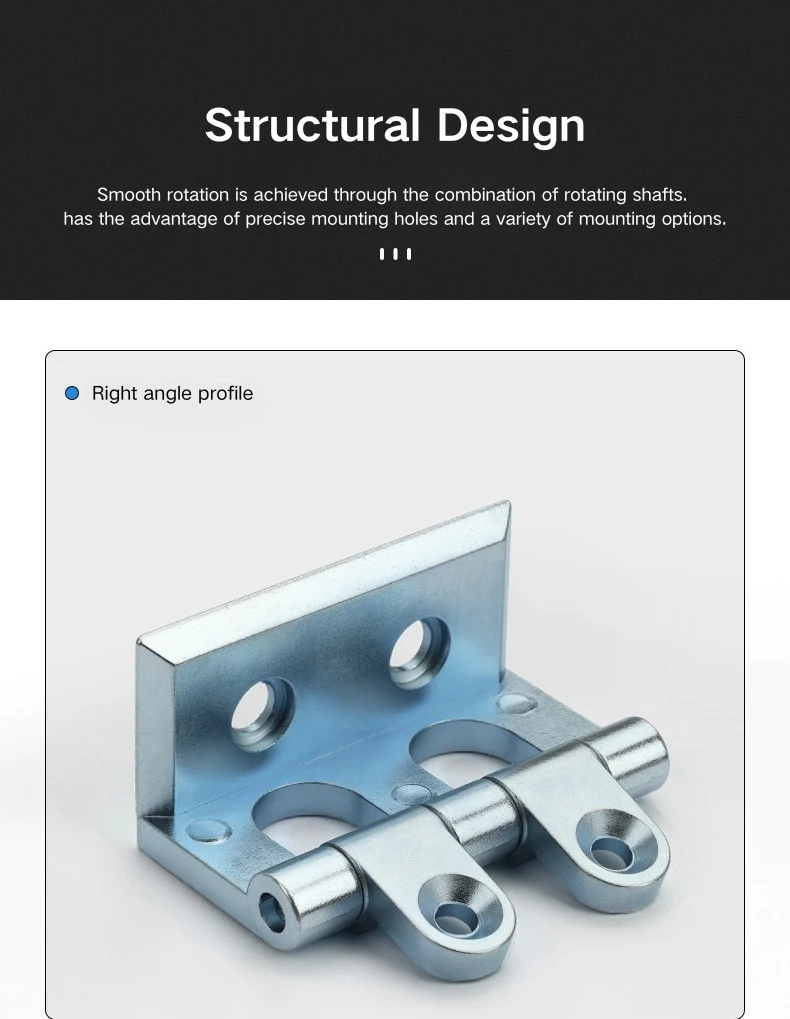

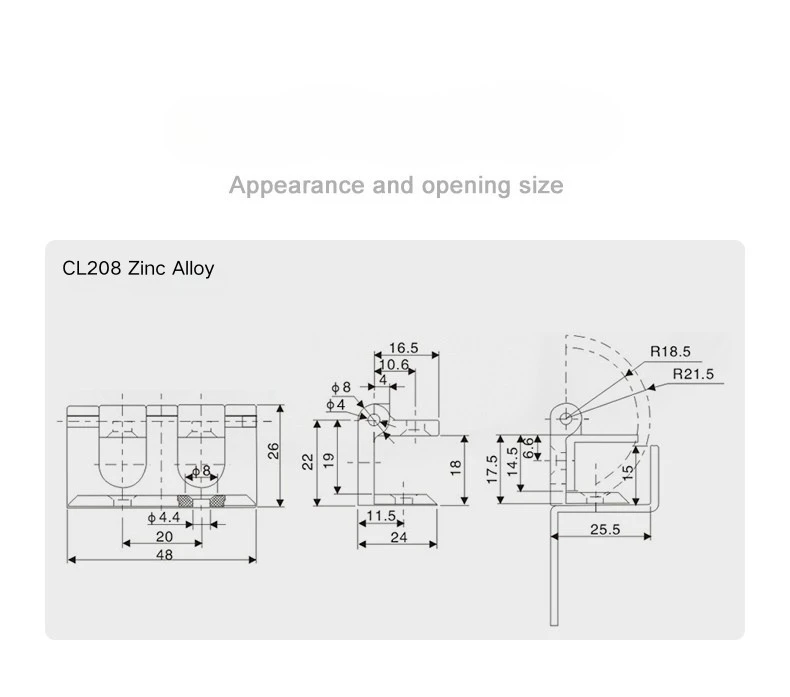

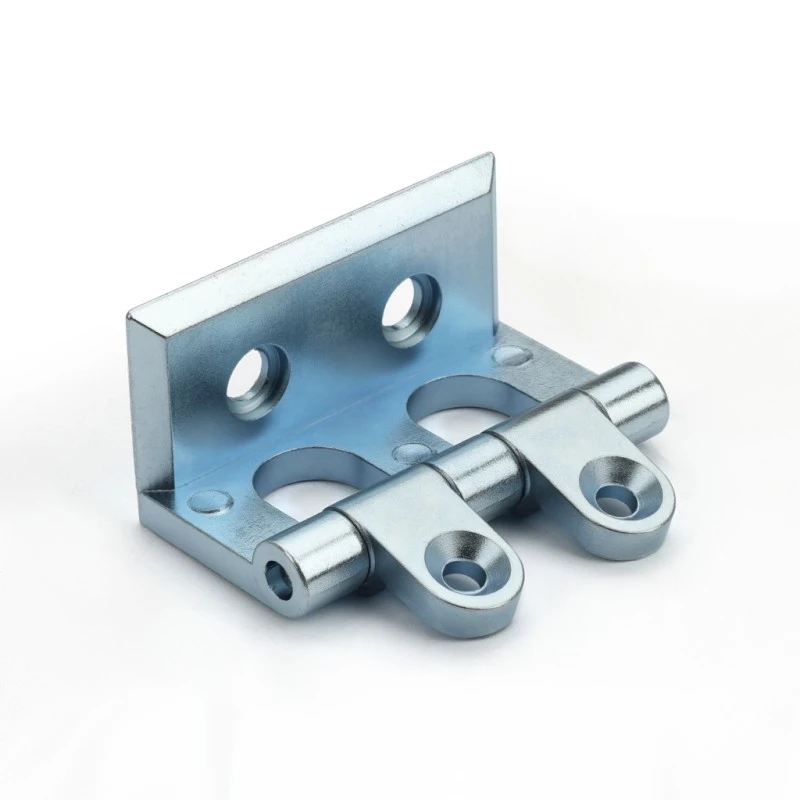

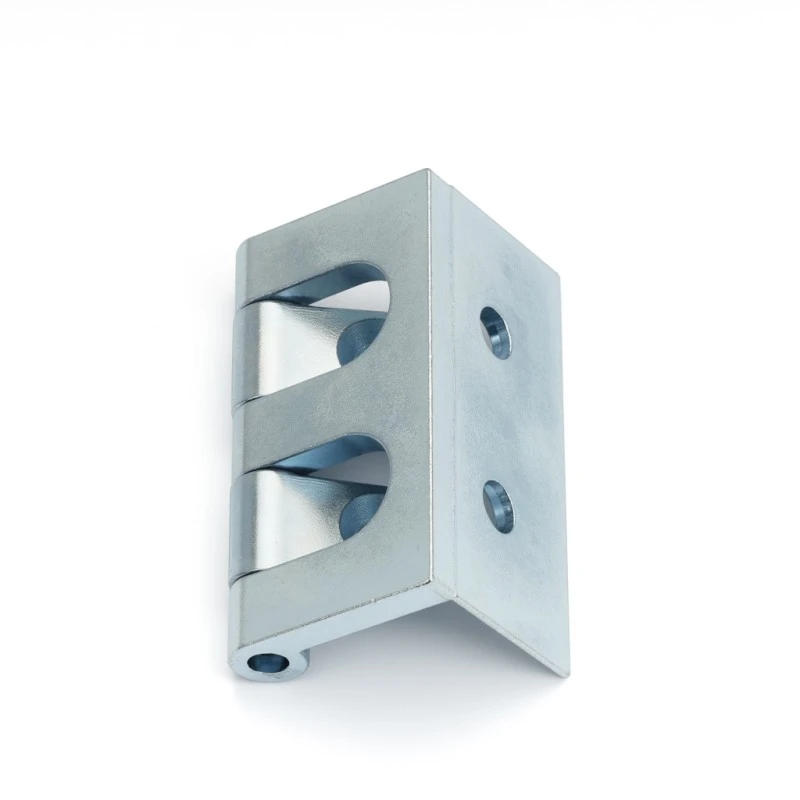

RMU kapi tsingisulamist hinge on 48 mm lai ja 26 mm kõrge ning kahe kinnitustiiva vahe on 20 mm. RMU korpuse tsingisulamist hinges kasutatakse kahte Φ8 mm silindrit ühisel Φ4 mm tihvtil, mitte ühel sõrmenukil – laiem kandepind jaotab ukse koormuse ühtlasemalt ja püsib korduval kasutamisel paremini vastu. Tünn asetseb lehe servast 16,5 mm kaugusel ja tihvti keskpunkt on 10,6 mm kaugusel.

Külgprofiilil on RMU kapi tsingisulamist hingel uksepaneeli haardumissügavus 24 mm ja raamipoolne ulatus 25,5 mm. Raami kinnitussektsioon on 22 mm kõrgune 11,5 mm põhjaga ning külgmise kliirensi kogukõrgus on 17,5 mm koos 14,5 mm siseastme ja 6,6 mm tihvti nihkega – mõõtmed vastavad RMU-le ja jaotuskappidele tüüpilisele raamikanali geomeetriale.

Avamisnurk ja ukse juhtimine

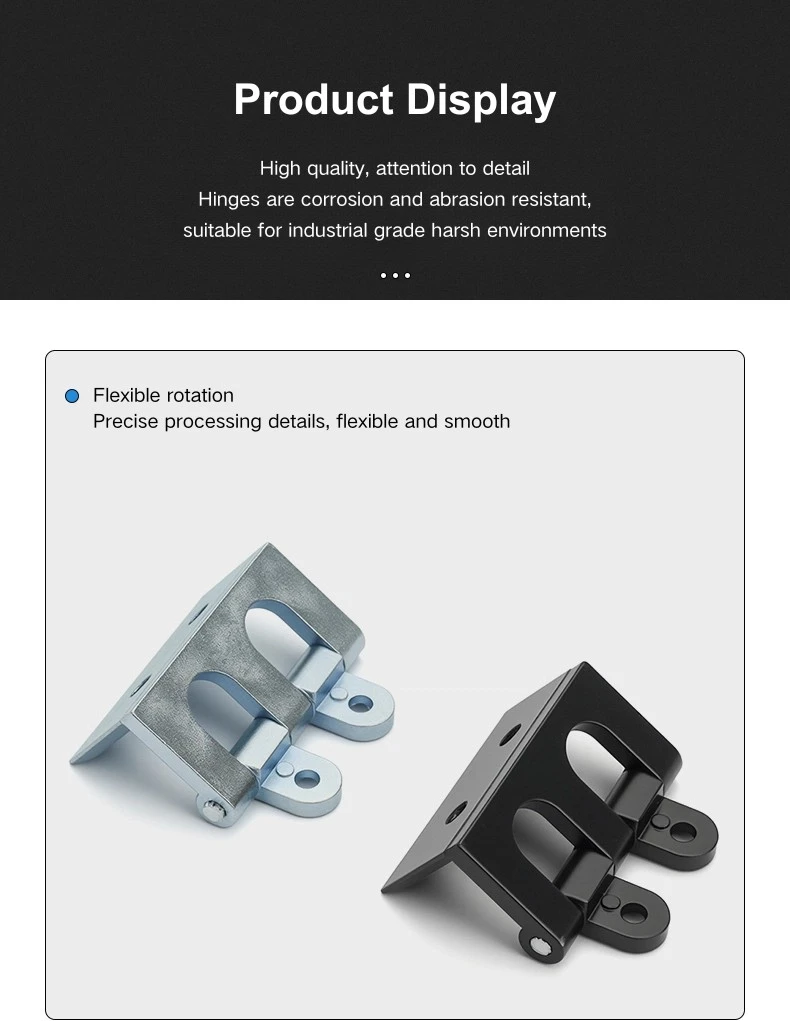

RMU korpuse tsingisulamist hingede silmapaistvaks omaduseks on 270° avanemisnurk. Enamik standardseid kapihingesid avanevad 90°, 120° või 180° – 270° pöördenurk tähendab, et uks saab peaaegu tasaselt vastu kapi külge tagasi pöörata, mitte täisnurga all või poolel teel. RMU ja rõnga põhiseadme rakendustes on sellel tõeline erinevus, kui tehnikud vajavad paigaldamiseks, hoolduseks või kaablite haldamiseks takistusteta juurdepääsu sisemusele.

RMU kapi tsingisulamist hinge kaare raadius ulatub pöördevahemikus R18,5 mm kuni R21,5 mm, mis määrab vaba ruumi, mille uks avamisel läbib. Seda tasub kapi paigutuse ajal arvestada – kapi kõrvale peab jääma piisavalt ruumi, et uks saaks takistusteta täies hoos.

Lõpetamisvalikud ja rakendus

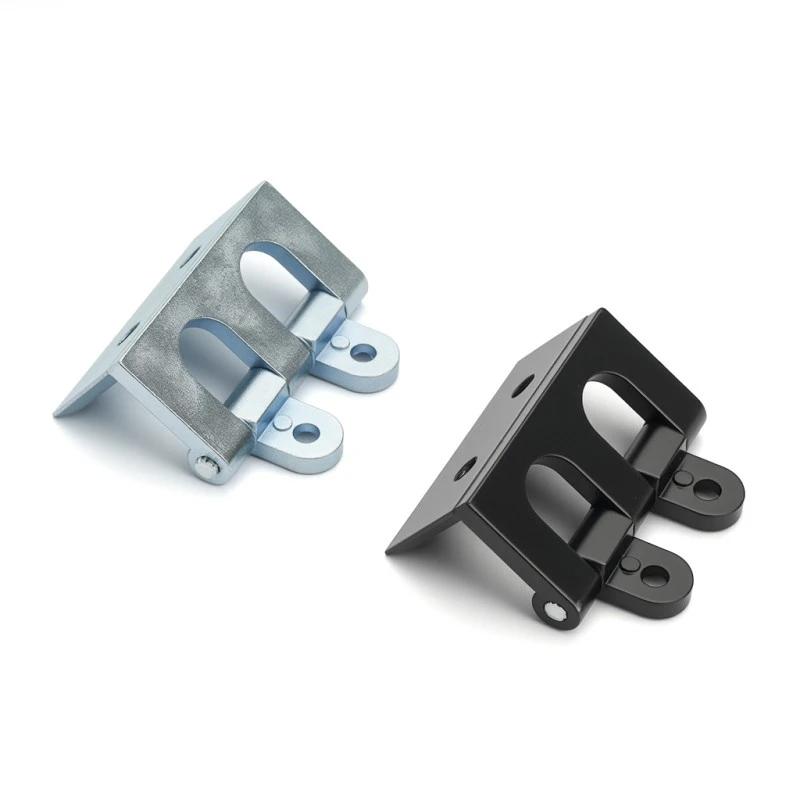

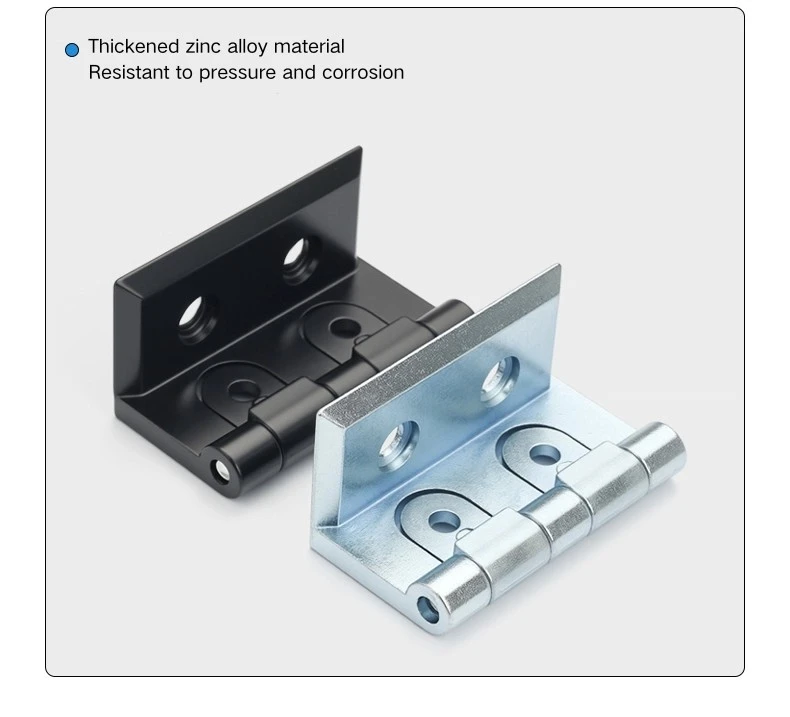

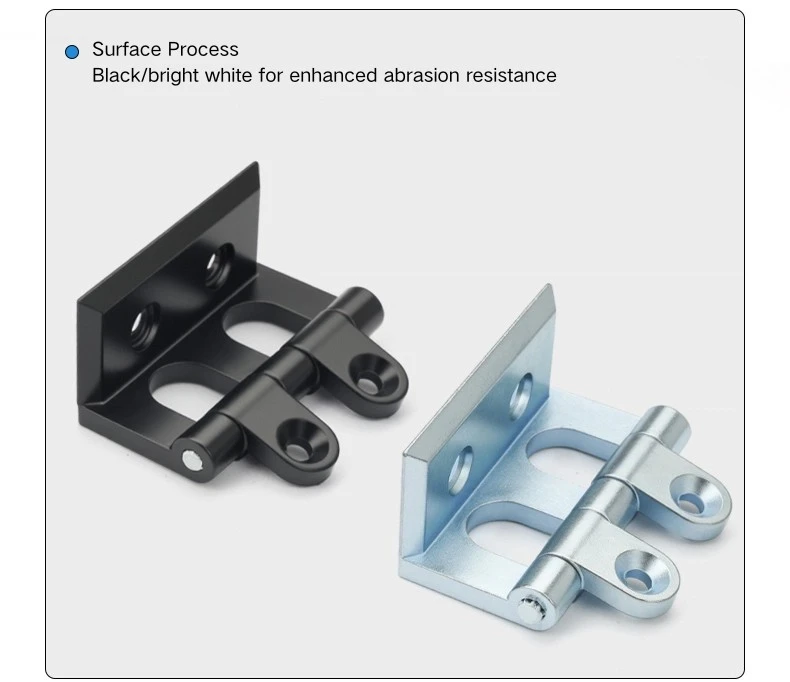

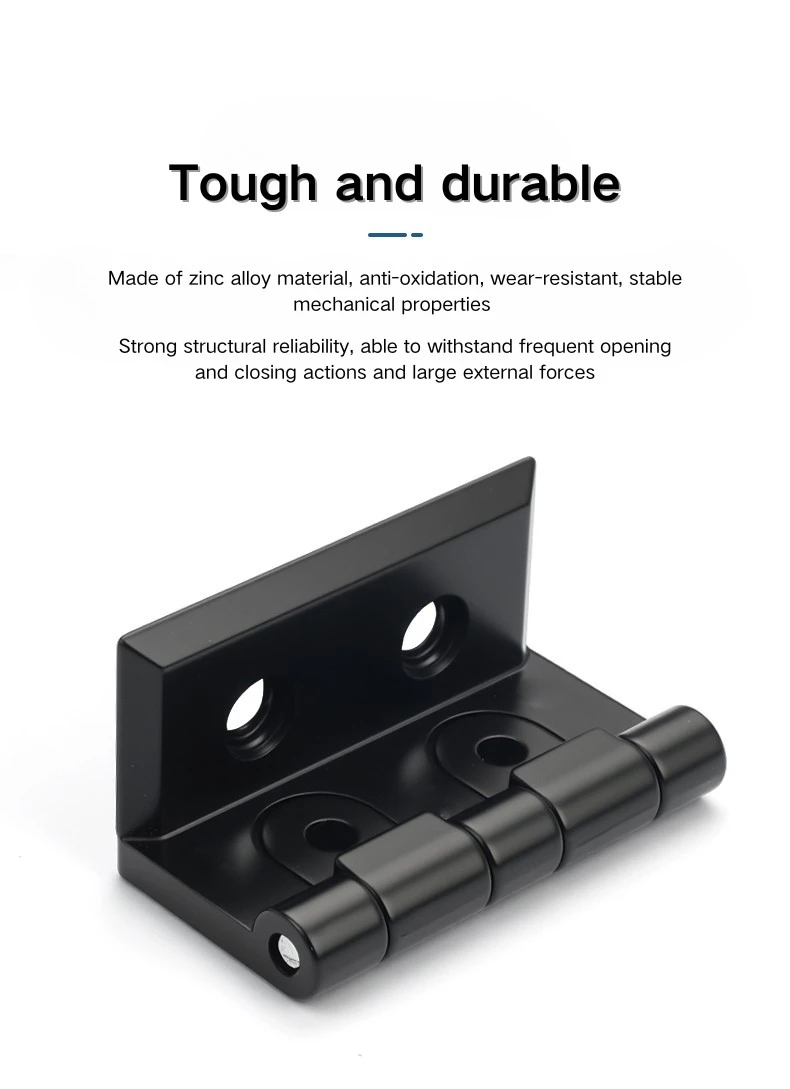

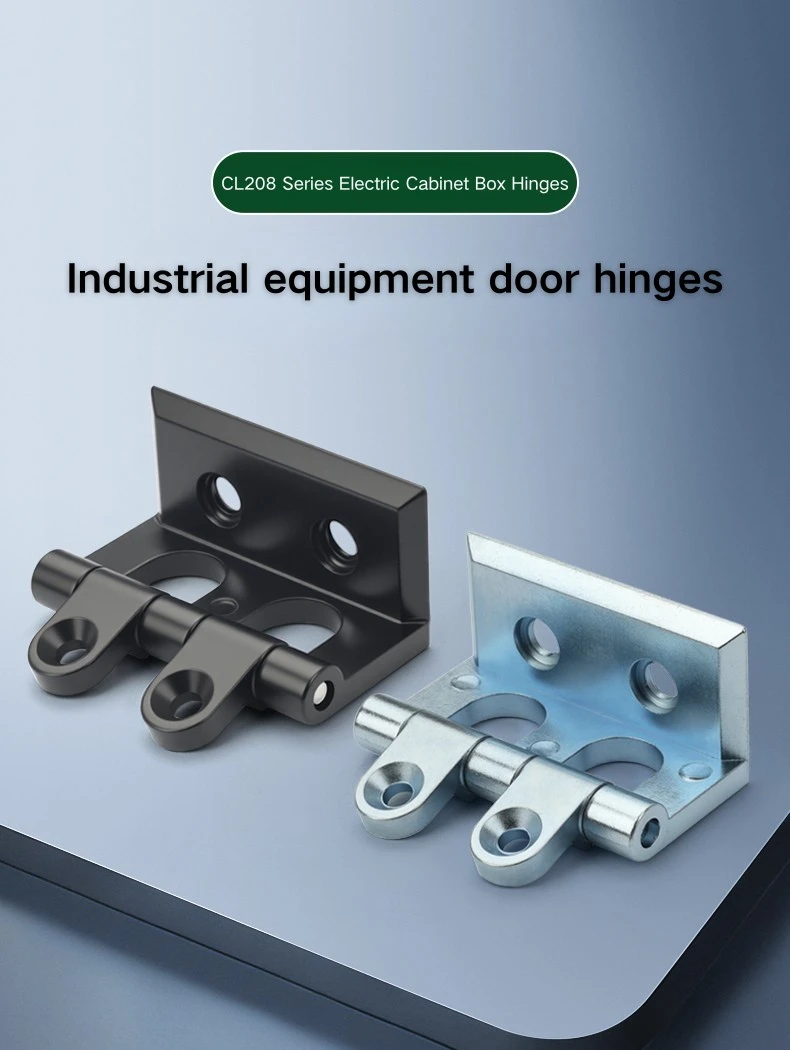

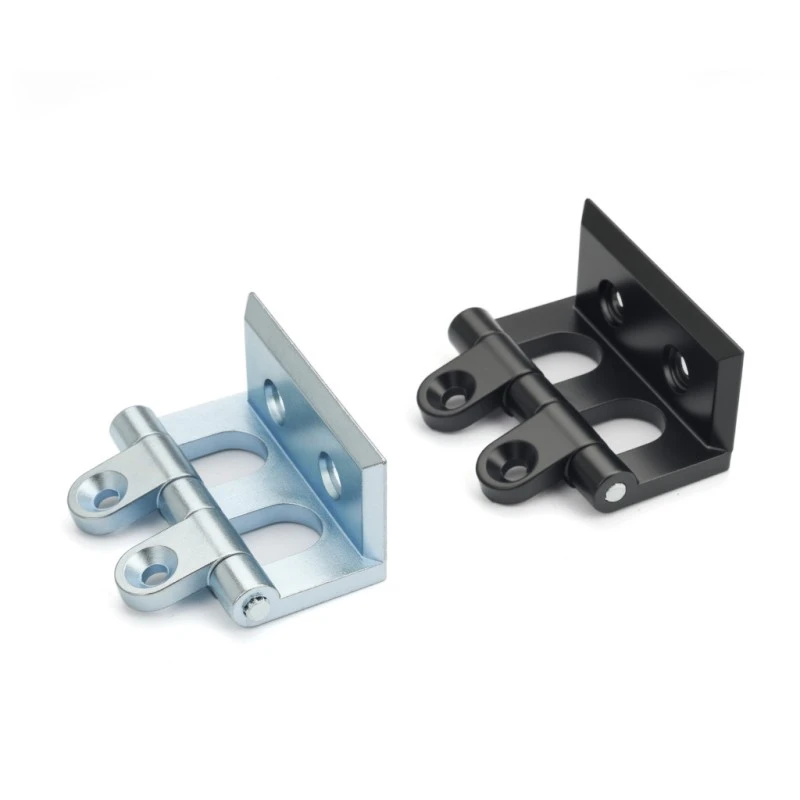

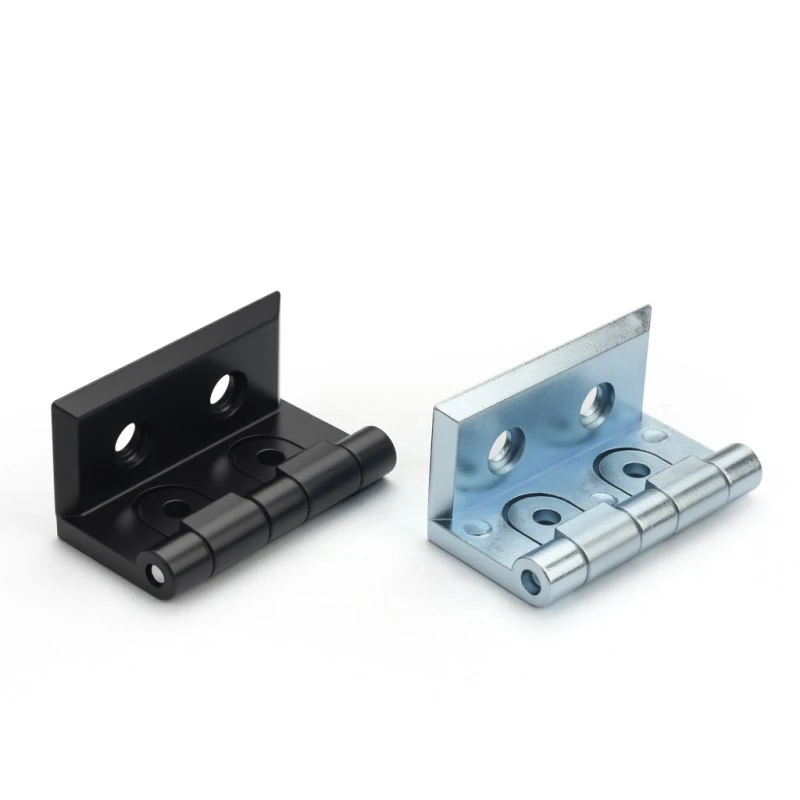

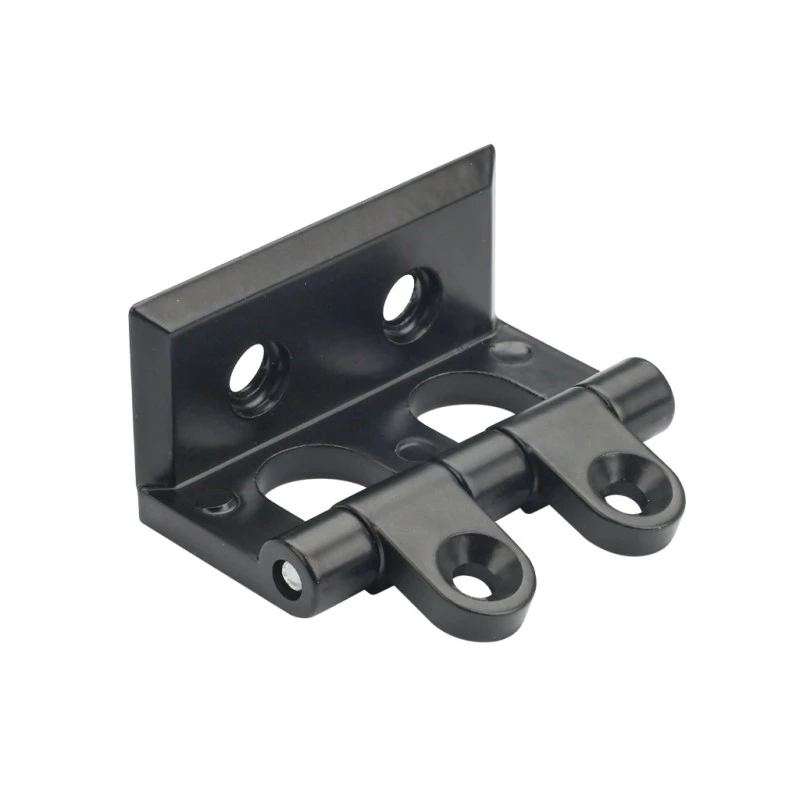

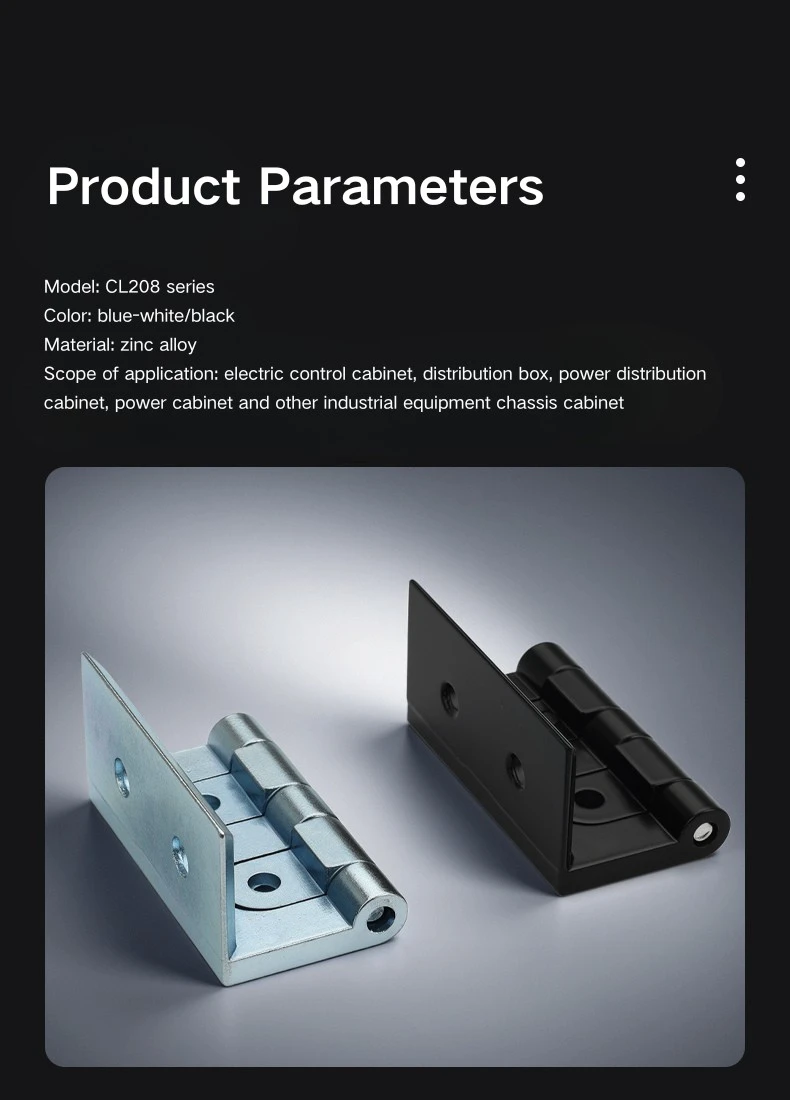

RMU kapi tsingisulamist hingel on kaks viimistlust: must ja särav kroom. Must sobib tumedate pulbervärvitud kapikarpide jaoks ja on tavalisem valik RMU konstruktsioonides, kus kapi välisilme on standardne tööstuslik viimistlus. Hele kroom annab poleeritud, peegeldava välimuse ja sobib hästi heledamate või dekoratiivsete korpusepaneelide puhul, kus hingede viimistlus on osa kapi üldisest esteetikast.

Mõlemad RMU kapi tsingisulamist hinged keevitatakse valmistamise ajal otse kapi raami külge, seega on viimistluse valik ehitamise etapis püsiv otsus. Tsingisulamist konstruktsioon tuleb hästi toime tüüpilise sisetööstuskeskkonnaga ja survevalatud korpus tagab ühtlase mõõtmete täpsuse tootmispartiide lõikes – see on kasulik, kui liigend peab olema täpselt joondunud mitme kapiüksuse raamikanaliga.

KKK

Q1: Mis on CL208 hinge avanemisnurk?

CL208 avaneb 270°, mis võimaldab uksel mööda tasapinda pöörata ja peaaegu täielikult koos kapi raamiga tagasi pöörata. See on peamine põhjus, miks see on ette nähtud RMU ja rõnga põhiseadme kappide jaoks, kus täielik sisemine juurdepääs on regulaarne nõue.

Q2: Millised on CL208 üldmõõtmed?

CL208 tsingisulamist kapi liigend on 48 mm lai ja 26 mm kõrge ning kinnitustiibade vahel on 20 mm sisemine vahekaugus. Lengipoolne ulatus on 25,5 mm ja uksepaneeli kinnitussügavus 24 mm.

Q3: Kuidas CL208 installitakse?

CL208 on keevitatud hinge – see kinnitatakse valmistamise käigus keevitamise teel kapi raami ja uksepaneeli külge. Selle mudeli jaoks pole kruvikinnitusvõimalust.

Q4: Millised viimistlusvalikud on saadaval?

CL208 on saadaval mustast tsingisulamist ja heledast kroomitud tsingisulamist. Must on standardne valik tumedate või pulbervärvitud korpuste jaoks; särav kroom sobib heledama või dekoratiivse kapi viimistlusega.

K5: Milliste kapitüüpide jaoks on CL208 mõeldud?

CL208 on mõeldud peamiselt rõngaspeakomplektide jaoks ning seda kasutatakse ka elektrijaotuskarpides, tööstuslikes juhtkilpides ja lülitusseadmete korpustes. 270° avanemisnurk on eriti oluline RMU rakenduste jaoks, kus täielik ukseava on funktsionaalne nõue.

K6: Kas ukse 270° pöörde jaoks on vaja ruumi?

Jah. Uks läbib avanedes R18,5 kuni R21,5 mm kaare. Kapi paigutuse ajal veenduge, et kapi kõrval oleks piisavalt ruumi, et uks saaks täies hoos ilma külgnevaid konstruktsioone või seadmeid tabamata.

K7: Kas CL208 on saadaval roostevabast terasest?

CL208 on praegu saadaval ainult tsingisulamist, musta ja heleda kroomiga. Roostevabast terasest kapi hingede valikute jaoks võivad teised Yitai Locki mudelid olenevalt teie rakendusest sobivamad olla.
