Lülitusseadme ukse hinged

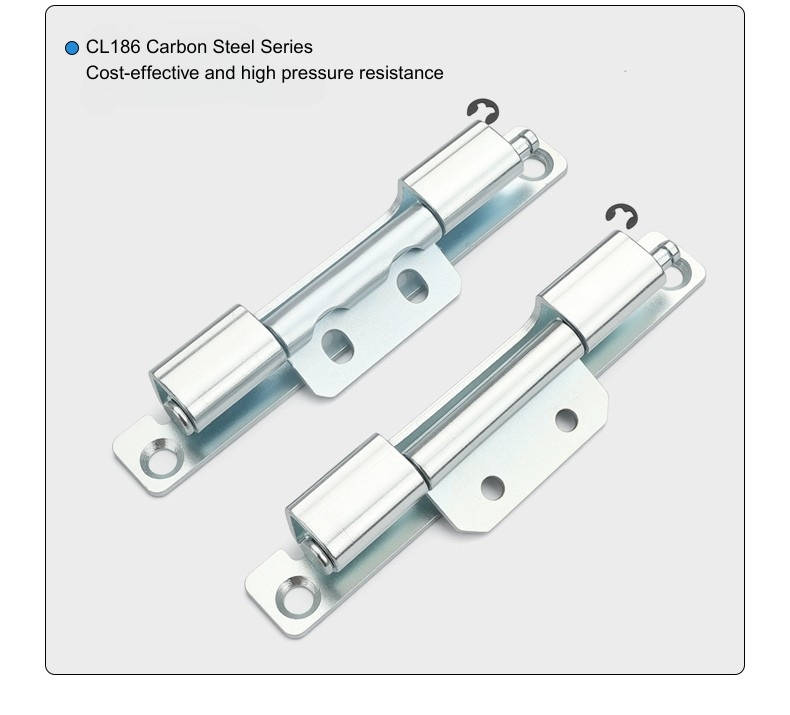

Neile, kes hankivad Yitai Locki mahult eemaldatavaid kapihingesid, annab lülitusseadme uksehing CL186 ostjatele võimaluse valida ümmarguste avade ja piludega kinnitustiibade vahel, ilma et see muudaks hinge juures midagi muud – sama korpus, sama silinder, samad raamikanali mõõtmed. Piluga avaga versioon võimaldab paigaldamise ajal positsiooni reguleerida enne, kui kruvid on täielikult kinni keeratud, mis on kasulik, kui ukse joondus tuleb täpselt sisse valida. Mõlemad versioonid on kruvidega kinnitatud, kasutades samu kinnituspunkte ning saadaval süsinikterasest ja roostevabast terasest.

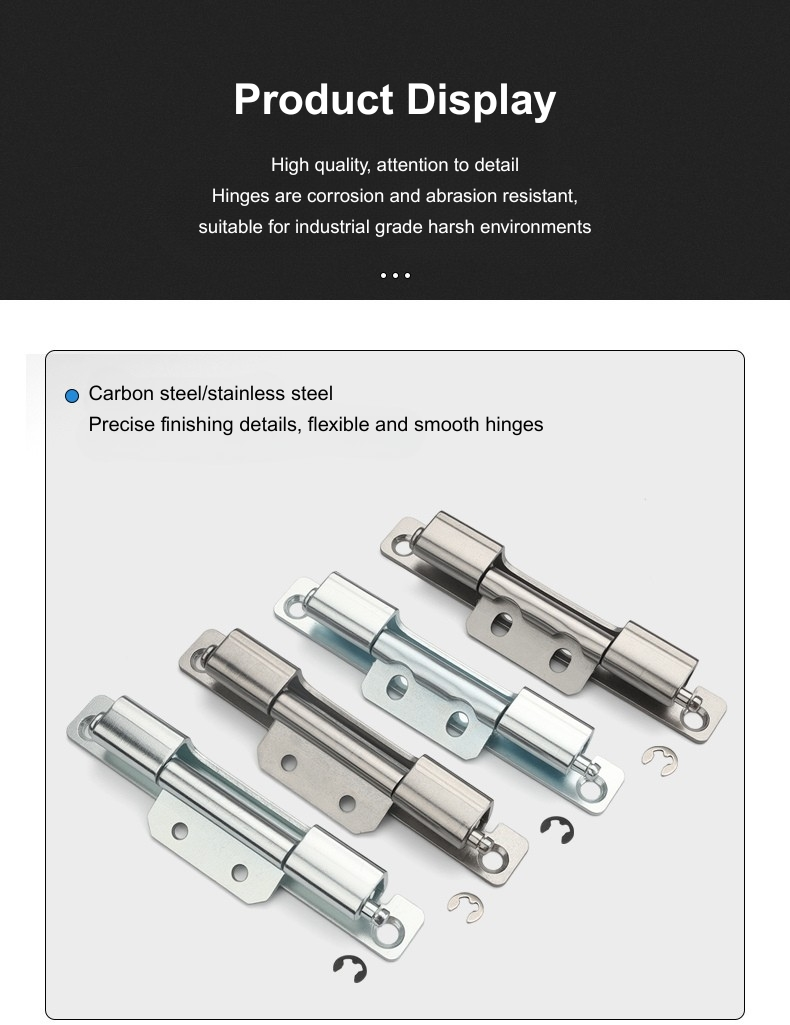

Toote mudel	CL186 seeria liigend
Valikulised materjalid	Süsinikteras/roostevaba teras
Kasutamine	Sobib erinevat tüüpi lülituskappidele, juhtkarpidele jne

Mudeli valikud ja aukude konfiguratsioonid

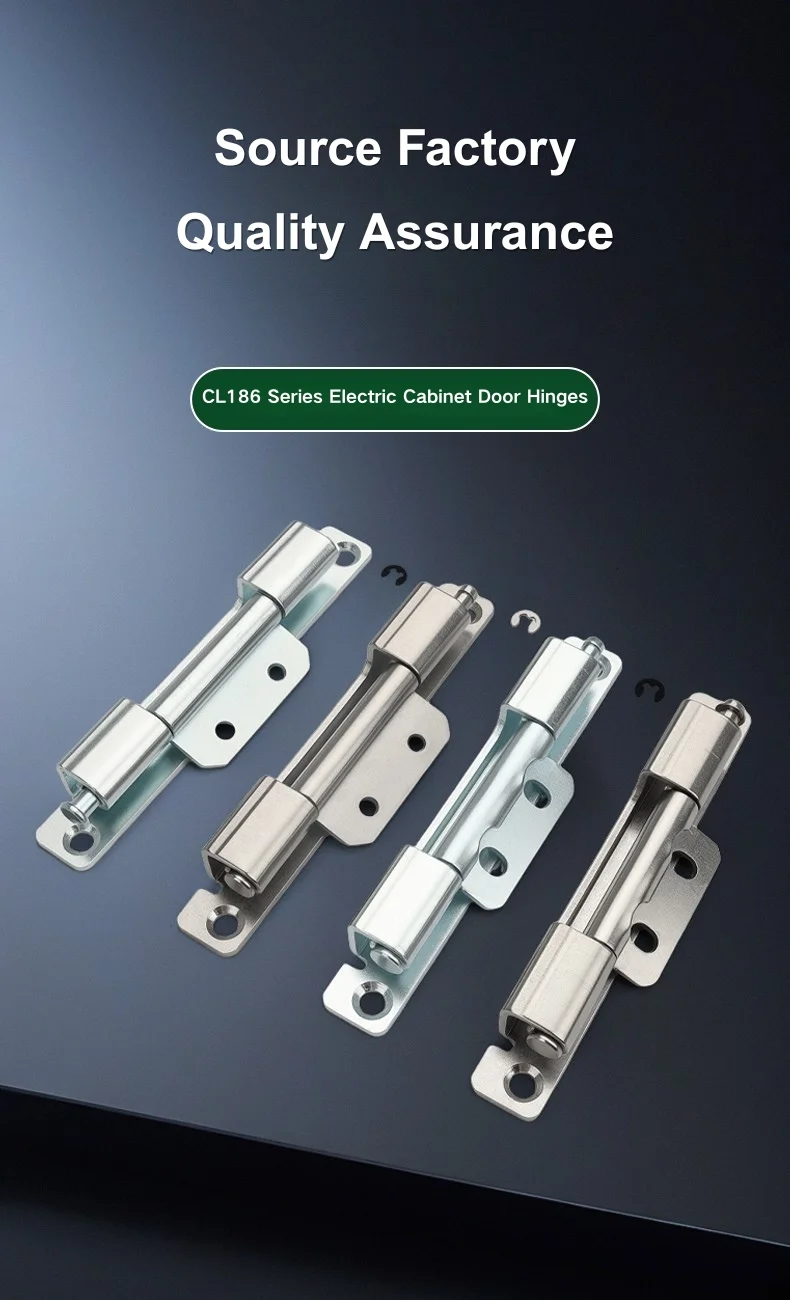

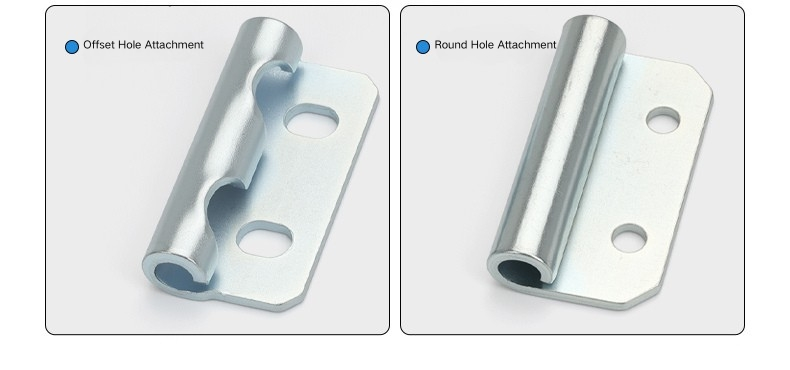

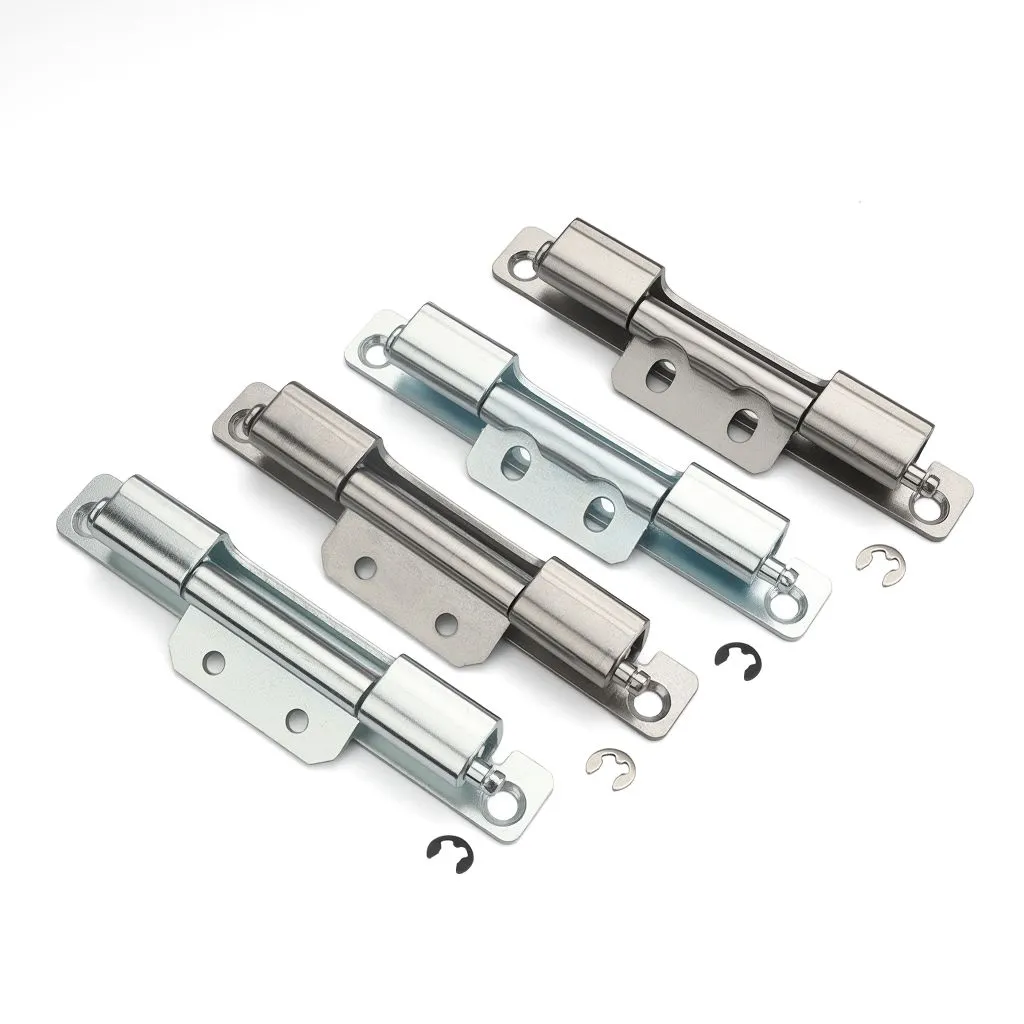

Lülitusseadme uksehinge on saadaval neljas variandis: ümmargune süsinikterasest auk, ümmargune roostevabast terasest auk, süsinikterasest lõhikuga auk ja roostevabast terasest piluga auk. Konstruktsioonimõõtmed on kõigil neljal identsed — ainsaks erinevuseks on tiiva kinnitusavade kuju. Ümmargused augud kinnitavad hinge seatud asendisse, kui see on alla keeratud; piluavad annavad ruumi hingede asendi nihutamiseks enne lõplikku pingutamist, mis aitab paigaldada uksi, mis vajavad hoolikat joondamist tihendi või raami huule vastu.

Selle seadme ümmarguse ja pilulise augu vahel valimine taandub teie paigaldustöövoogu. Kui ukse asend on tootmistsükli jooksul sirgjooneline ja ühtlane, on ümmargused augud korras. Kui raami geomeetria on üksuste vahel erinev või ust tuleb pärast esmast paigaldamist reguleerida, muudab piludega avaga versioon selle protsessi oluliselt vähem keerukaks.

Struktuur ja mõõtmed

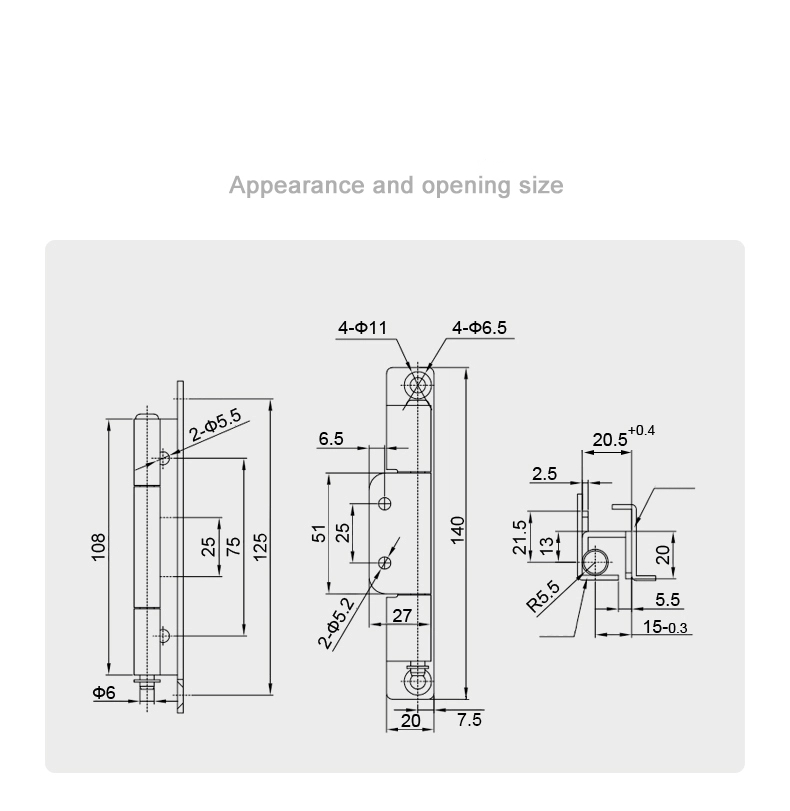

Uksehinge üldkõrgus on 108 mm ja korpuse kogupikkus 125 mm. Kinnitustiibade vaheline sisemine vahekaugus on 75 mm, silindri keskosa on 25 mm. Tünni läbimõõt on Φ6 mm ja kinnitustiib on 140 mm kõrge ja aluse laius 20 mm. Aukude vahe tiival kulgeb 51 mm ja 25 mm keskpunktides, külgprofiilis on 2×Φ5,5 mm kinnitusavad.

Lülitusseadme ukse hinge raami kanali kinnituse laius on 20,5 mm (tolerants +0,4 mm) ja sügavus 15 mm (tolerants -0,3 mm) ning silindri istme raadius on R5,5 mm. Külgprofiil näitab 21,5 mm haakumiskõrgust, 13 mm sisemist kontakti sügavust ja 5,5 mm külgmist nihet, 2,5 mm sammuga kanali sissepääsu juures. Need mõõtmed määravad raami kanali geomeetria, millega liigend on mõeldud töötama – tasub enne tellimist oma kapi raami spetsifikatsiooniga tutvuda.

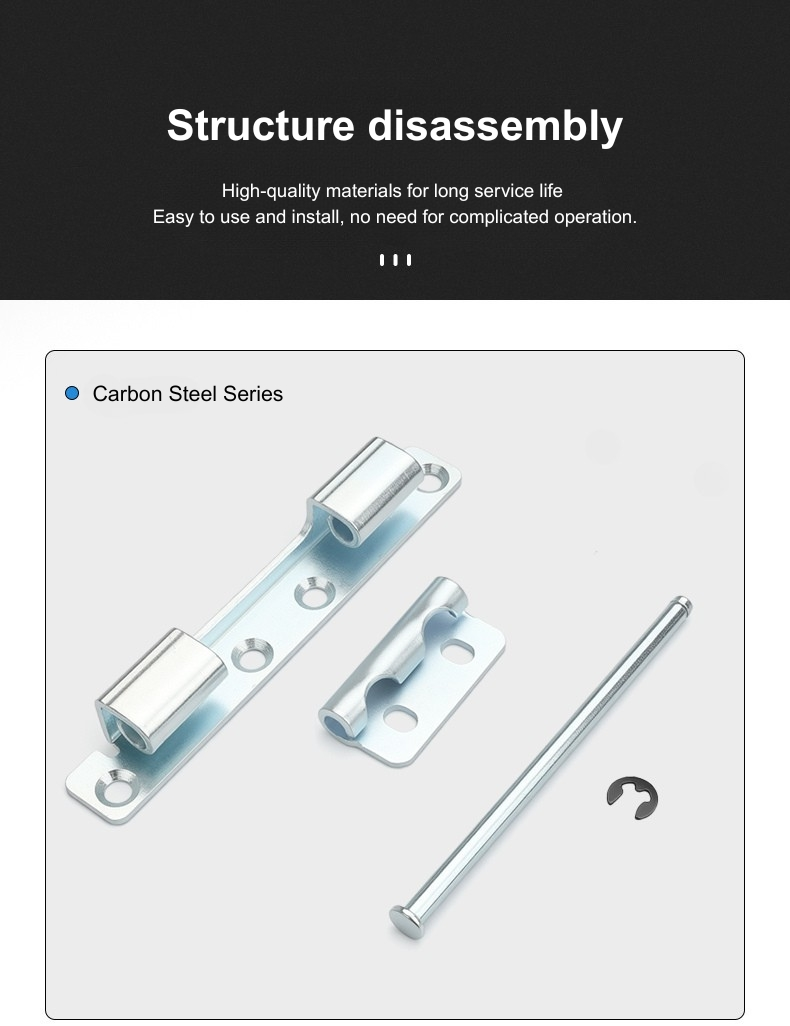

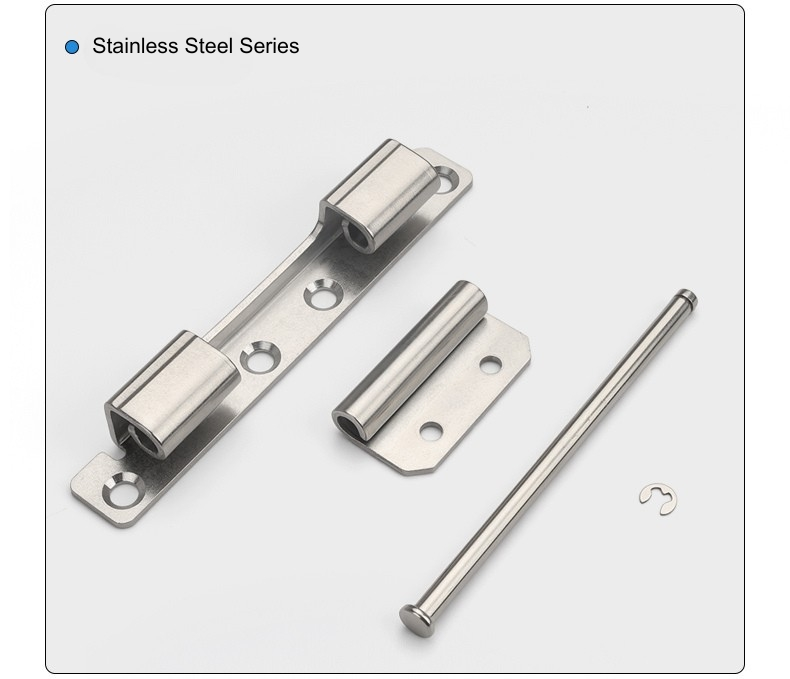

Materjali- ja pinnatöötlus

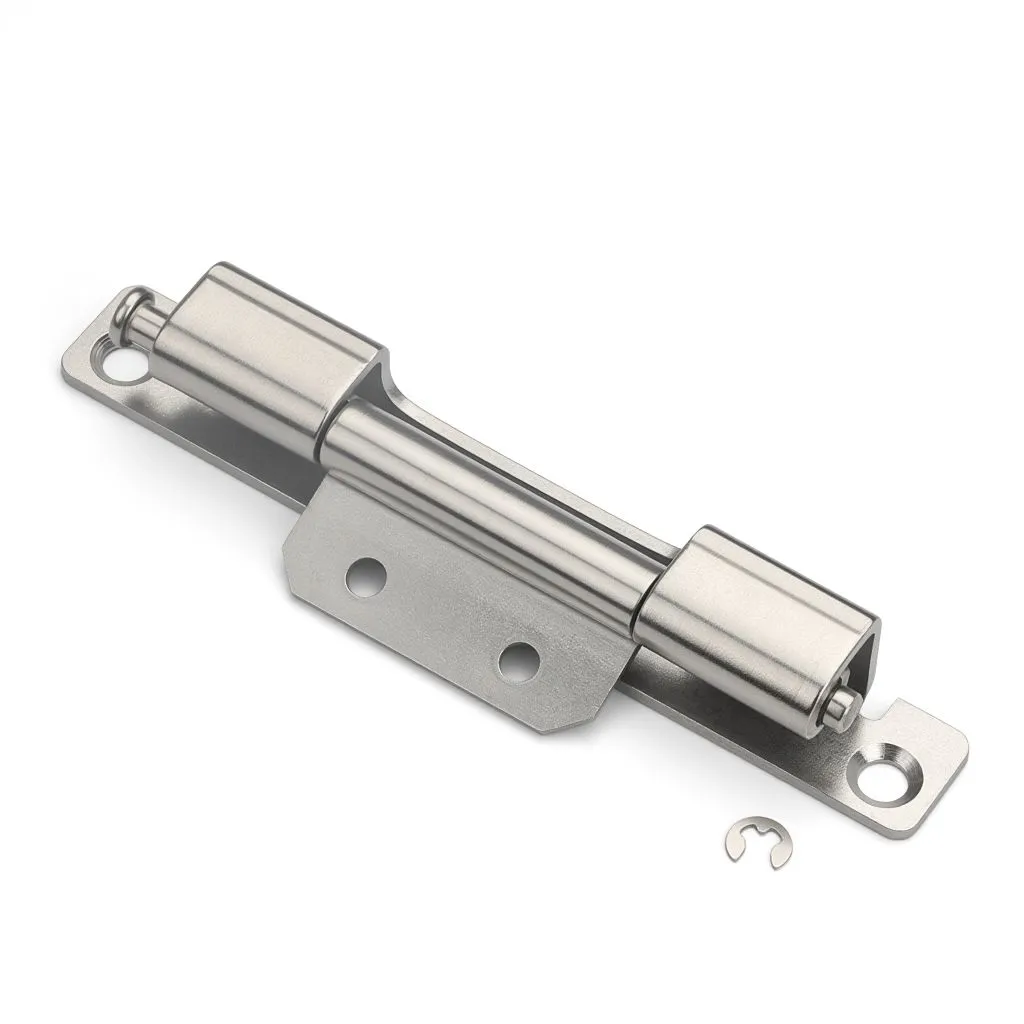

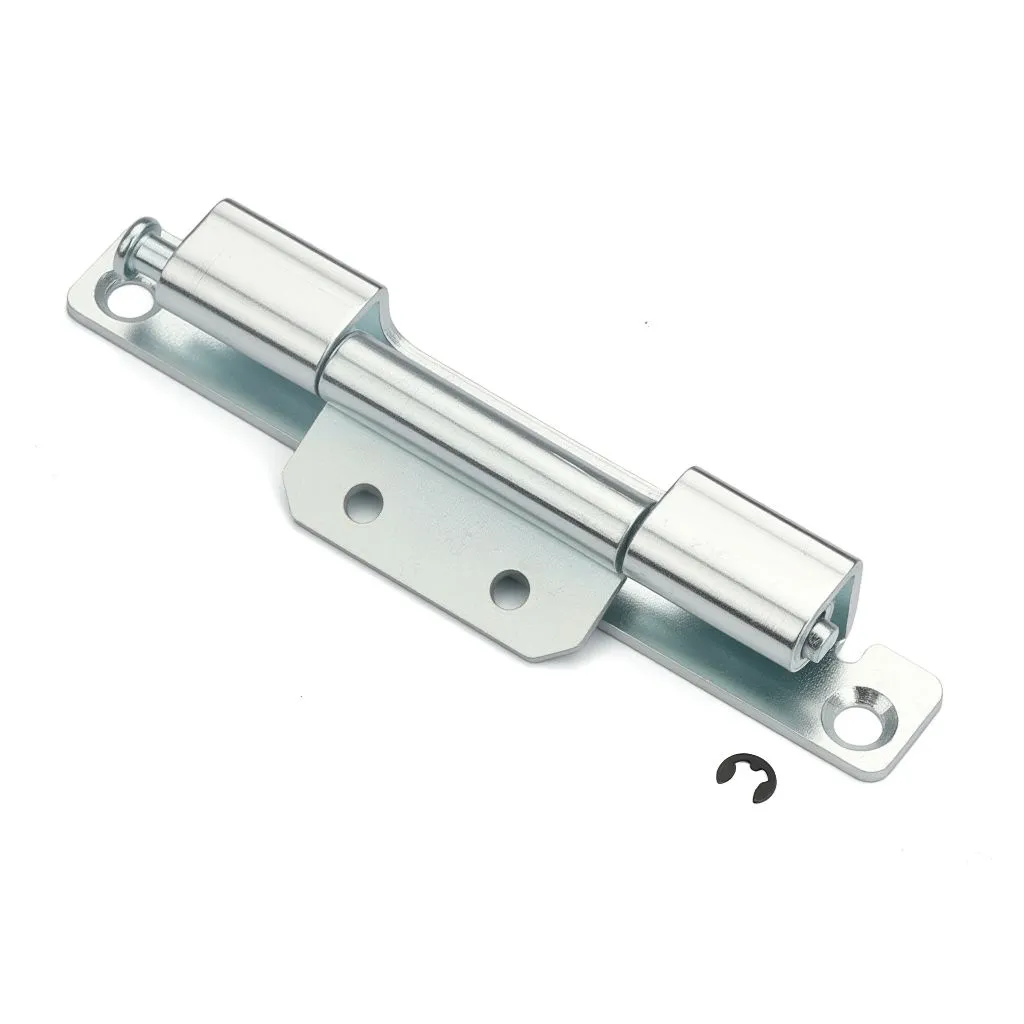

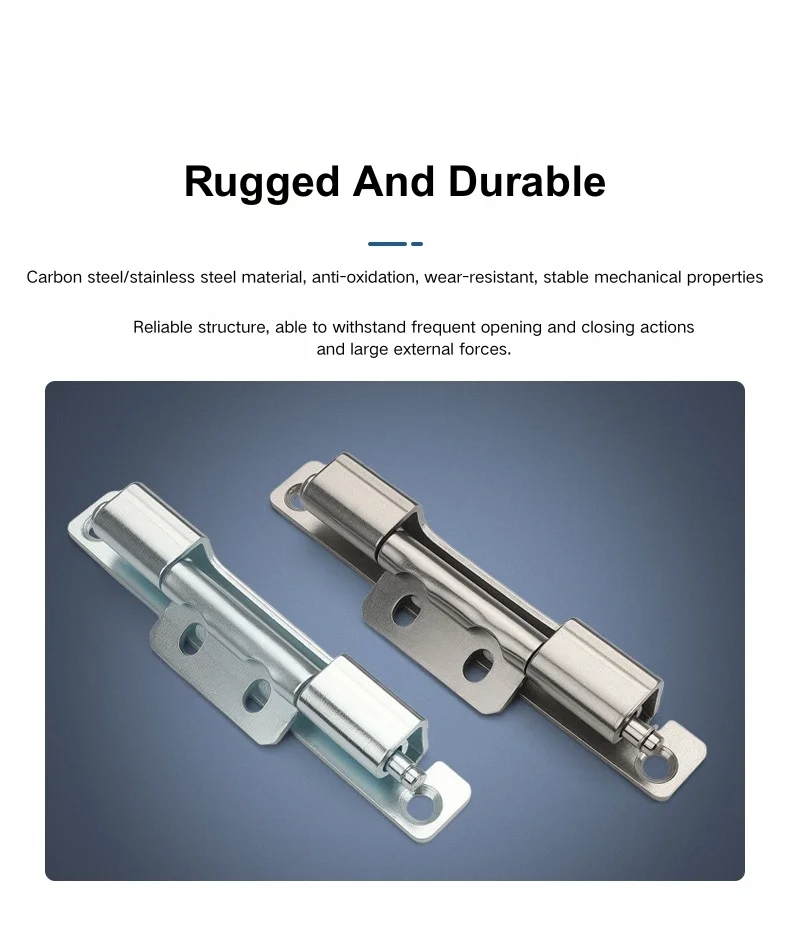

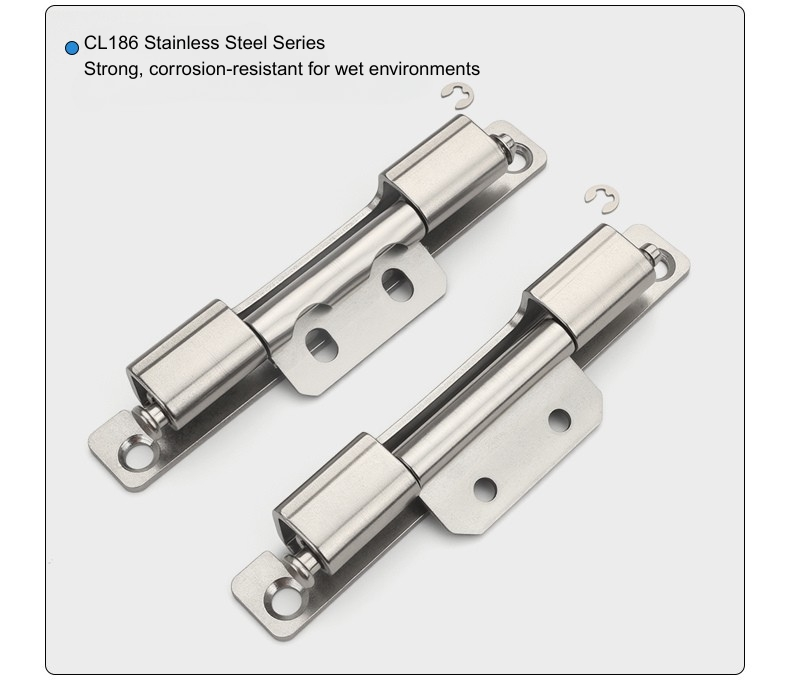

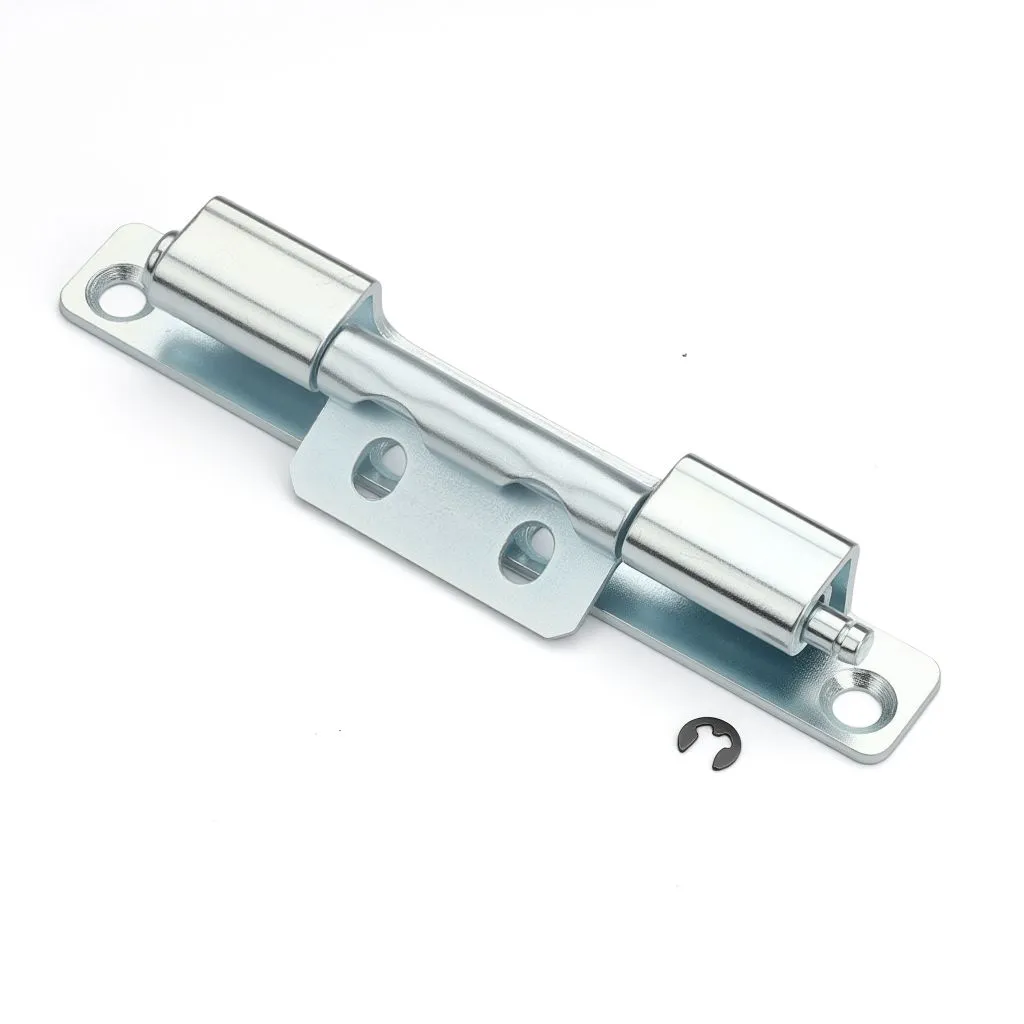

Lülitusseadme ukse hinged on saadaval tsingitud süsinikterasest ja 304 roostevabast terasest. Süsinikterasest versioon sobib standardsetesse siseruumidesse – jaotuskilbid, juhtpaneelid ja seadmekapid kuivades või kontrollitud kliimaga ruumides, kus korrosioonioht on väike. See on kuluefektiivsem valik suuremahuliste kappide ehitamiseks, kus paigalduskeskkond on prognoositav.

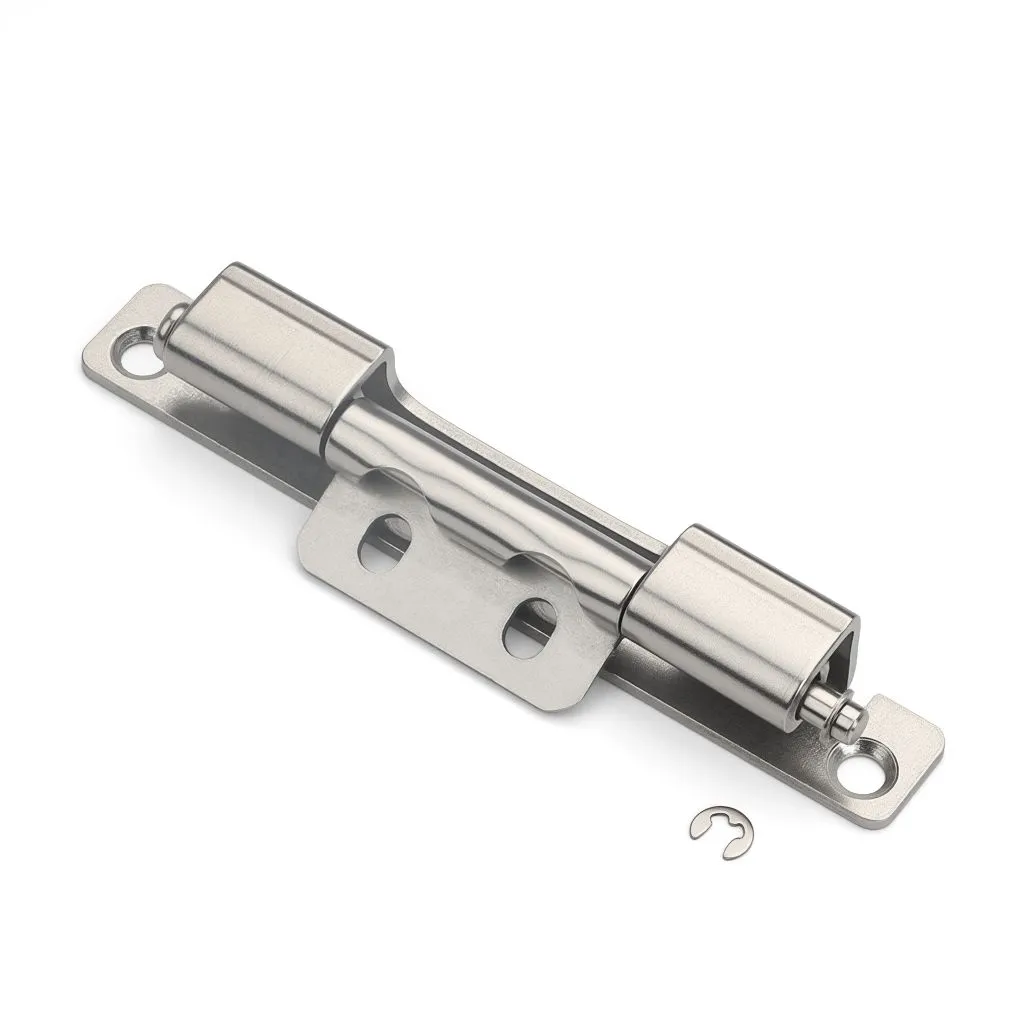

Roostevabast terasest uksehing on õige valik välisjaotusseadmete, niiskete majapidamisruumide, rannikuäärsete rajatiste või muude rakenduste jaoks, kus korpus puutub oma kasutusea jooksul kokku niiskusega. Roostevaba teras kipub muutuma täpsustatuks ka siis, kui korpuse viimistlusstandard nõuab kogu riistvara ühtlast pinna välimust, kuna see hoiab rasketes tingimustes aja jooksul oma välimust paremini kui tsingitud teras.

KKK

K1: Millised variandid on CL186 jaoks saadaval?

CL186 on saadaval neljas variandis: ümmarguse auguga süsinikteras, ümmarguse auguga roostevaba teras, piluavaga süsinikteras ja piludega roostevaba teras. Kõigil on samad kere mõõtmed ja raami kanali sidumise geomeetria.

K2: Mis vahe on ümmarguse ja pilulise auguga versioonidel?

Ümmarguse avaga versioon kinnitab hinge seatud asendisse, kui see on alla keeratud. Piluavaga versioon võimaldab paigaldusasendit reguleerida enne lõplikku pingutamist, mis on kasulik siis, kui ukse joondamist on paigaldamise ajal vaja peenhäälestada või kui kappide vahel on raami geomeetria erinev.

Q3: Kuidas CL186 installitakse?

CL186 on kruvikinnitusega. Paigaldustiib kinnitatakse selleks ette nähtud aukude abil uksepaneeli külge ja hinge korpus haakub kapi raami kanaliga. Selle mudeli jaoks pole keevitamist vaja.

Q4: Millised on CL186 peamised mõõtmed?

CL186 üldkõrgus on 108 mm, kere pikkus on 125 mm ja sisemine laius 75 mm. Tünn on Φ6 mm. Kinnitustiib on 140 mm kõrgune ja 20 mm alus. Raami kanali laius on 20,5 mm (+0,4 mm) ja sügavus 15 mm (-0,3 mm).

K5: Millist materjali peaksin valima välistingimustes kasutatavate karpide jaoks?

Roostevabast terasest versioon on õige valik välispaigaldisteks, niiskes keskkonnas või mujal, kus korrosioonikindlus on pikaajaline nõue. Tsingitud süsinikterasest versioon sobib standardsetele sisekappidele.

K6: Kas CL186 on varjatud liigend?

Jah – CL186 lülitusseadme uksehing asub kapi raami kanali sees, kui uks on suletud, jätmata välisukse esiküljele nähtavat riistvara. Hinge korpus on täielikult raami profiili sisse süvistatud.

K7: Kas ust saab pärast paigaldamist eemaldada?

Jah. CL186 on eemaldatav hing – pärast hinge lahtivõtmist saab ukse lengikanalist ilma tööriistadeta lahti tõsta. See muudab selle praktiliseks kappide montaažiliinide ja välihoolduse jaoks, kus on vaja perioodilist uste eemaldamist.

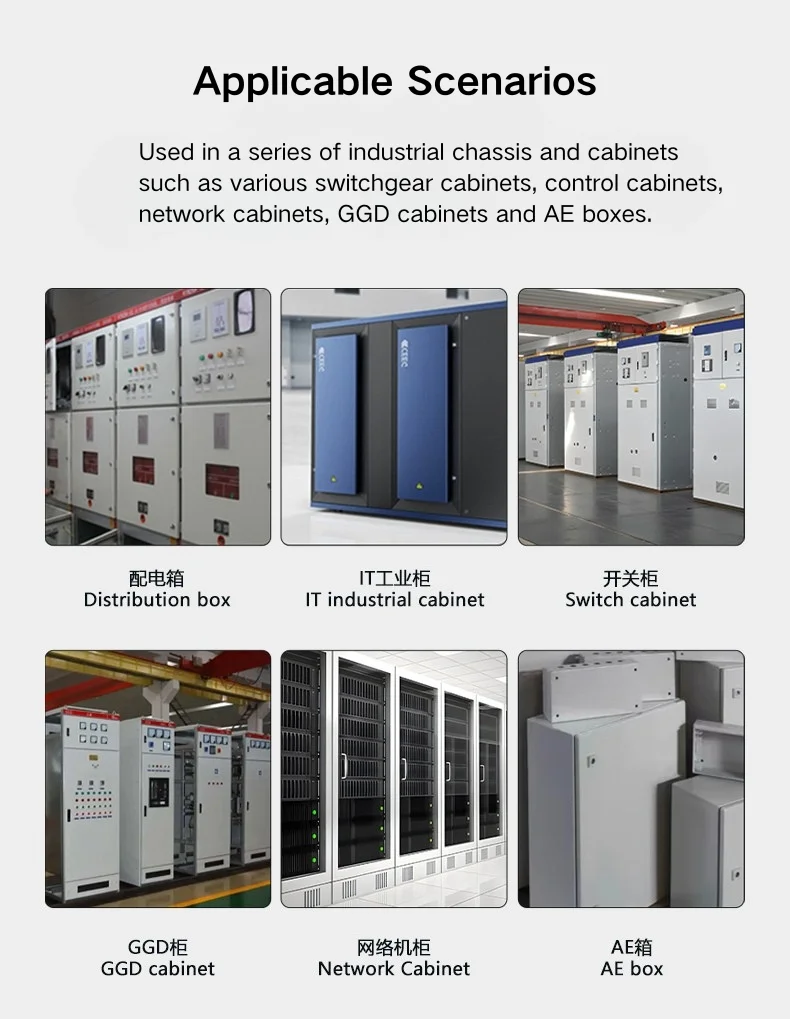

Q8: milliste kapitüüpide jaoks sobib CL186?

Peidetud hinge CL186 kasutatakse jaotuskappides, elektrijaotuskarpides, juhtkilpide ustes ja tööstusseadmete korpustes – kõikjal, kus on eemaldatav, puhta välisprofiiliga varjatud hing eelistatud spetsifikatsioon.
