Keevitatud parlamendi pöördliigend

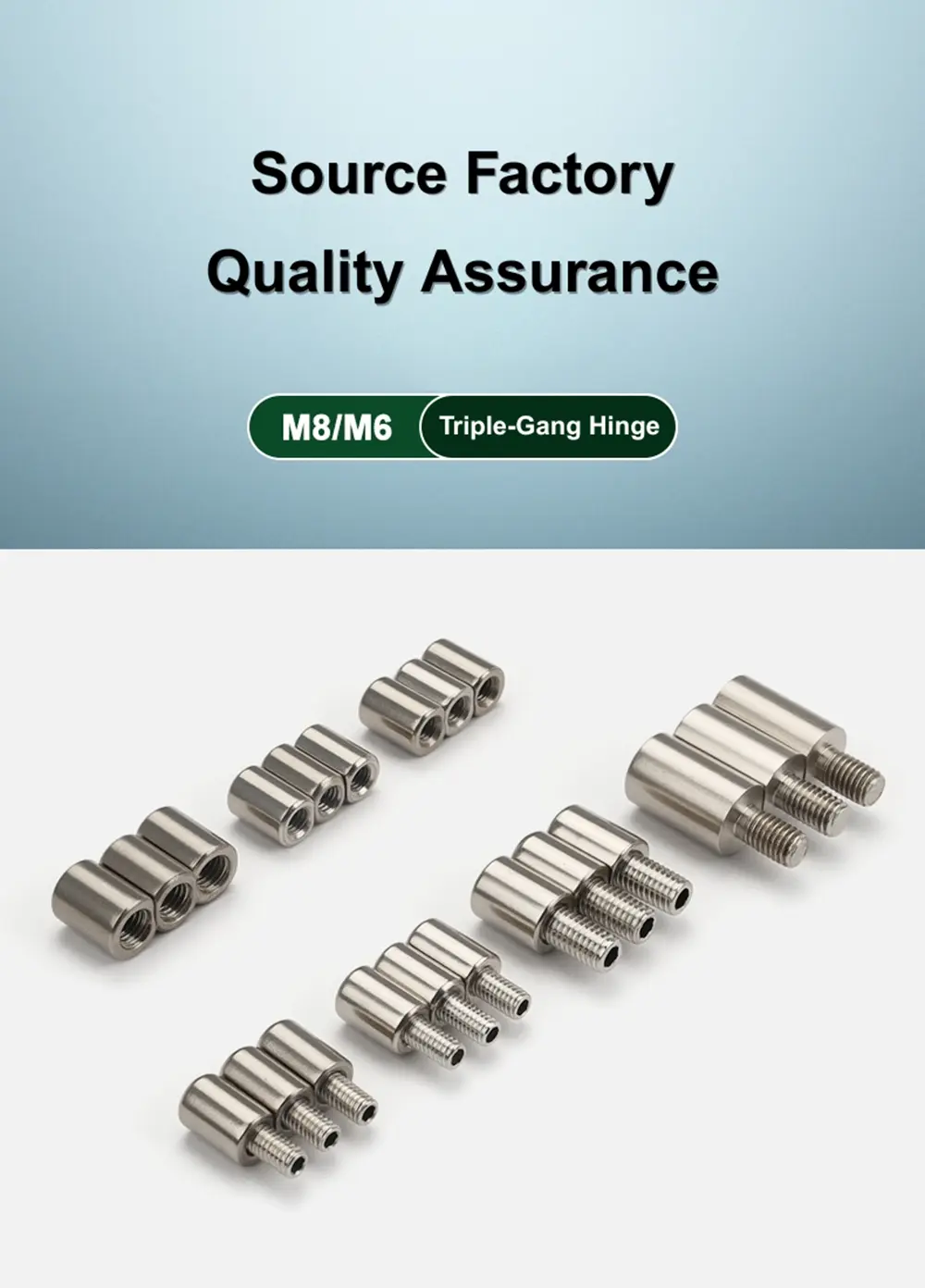

Nende Yitai Locki hulgimüügipaneelide uksehingede jaoks on Weld-On Parliament Pivot Hinge saadaval üheteistkümnes variandis, mis hõlmavad sise- ja väliskeermetüüpe, M6 ja M8 suurusi, integreeritud ja eemaldatavaid tihvtide konfiguratsioone ning nii 201 kui ka 304 roostevabast terasest. Integreeritud tüübil on fikseeritud tihvt, mis sobib püsivaks paigaldamiseks; eemaldataval tüübil on külgmine väljapääsu tihvt, mida saab ilma tööriistadeta ukse eemaldamiseks välja tõmmata, mis on levinum valik korpuste puhul, mis vajavad hoolduse või paigaldamise ajal perioodilist ukse eemaldamist.

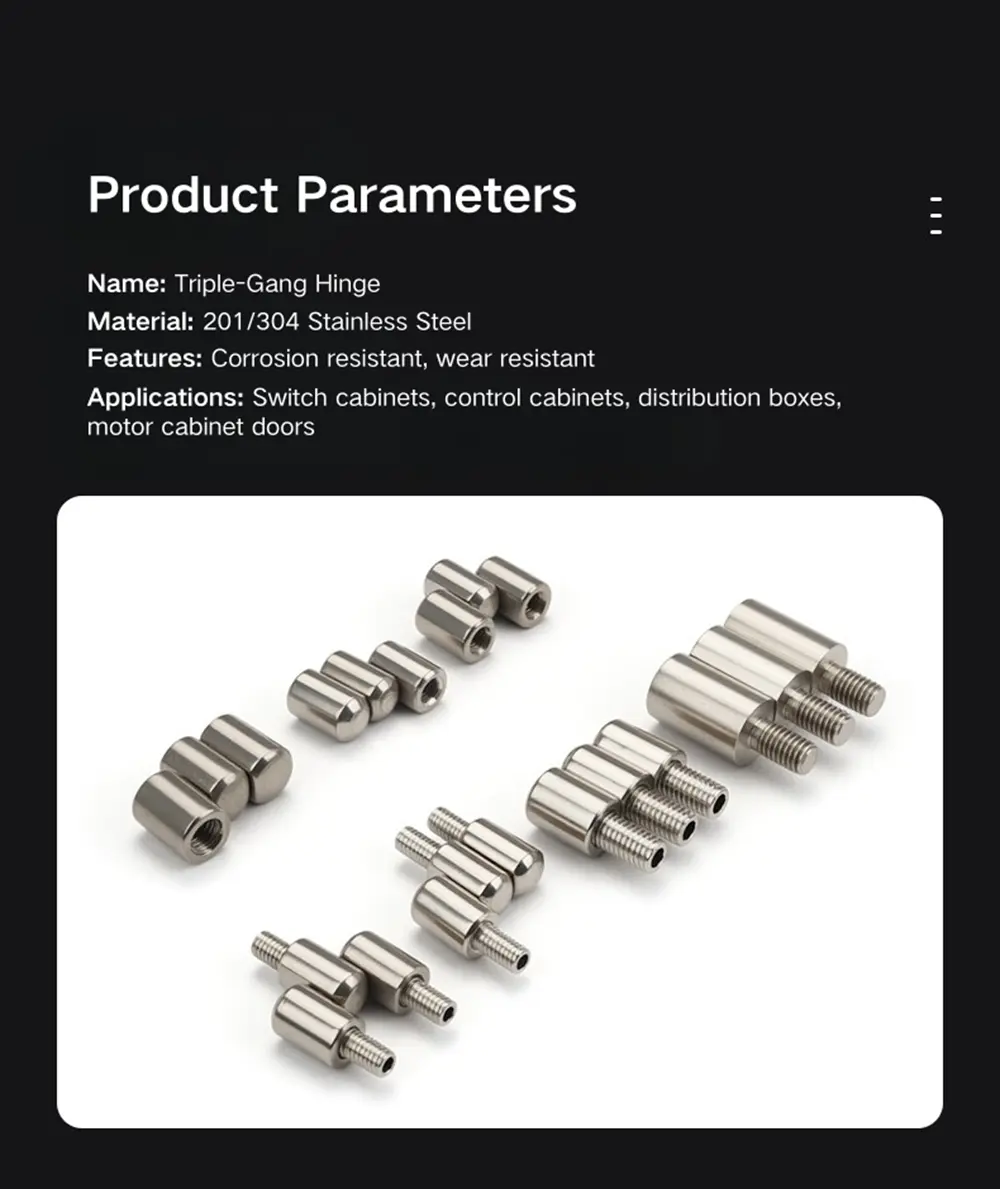

Toote mudel	M8/10/12/14/16 Pinnahing
Materjal	Raud/201 roostevaba teras/304 roostevaba teras
saab valida värvi	Roostevaba teras/must
Kasutamine	Sobib erinevat tüüpi lülituskappidele, juhtkarpidele jne

Mudeli valikud ja keermetüübid

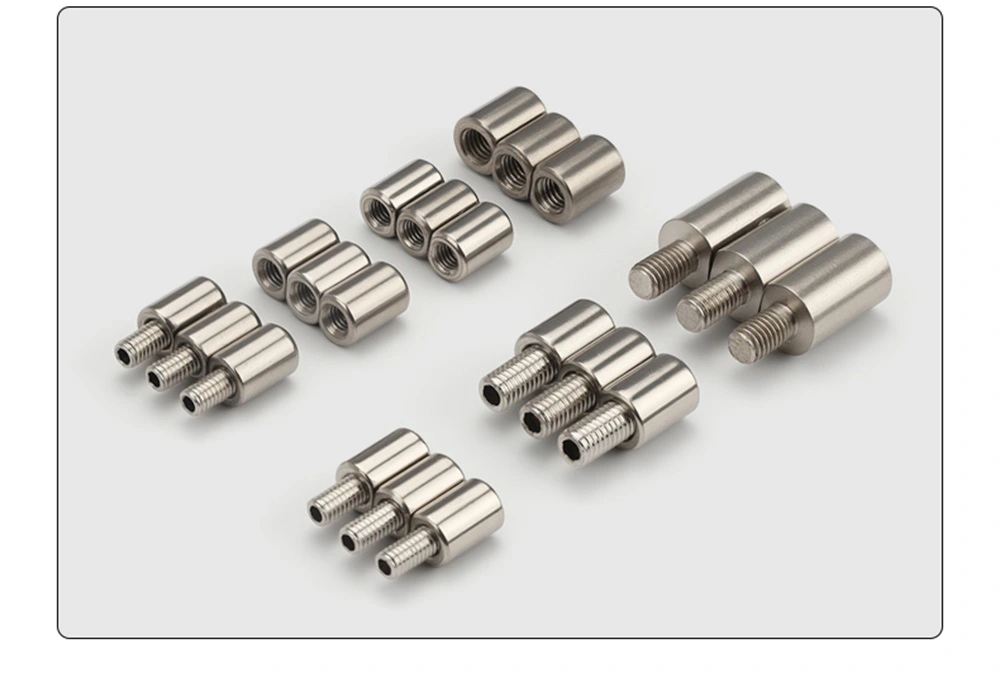

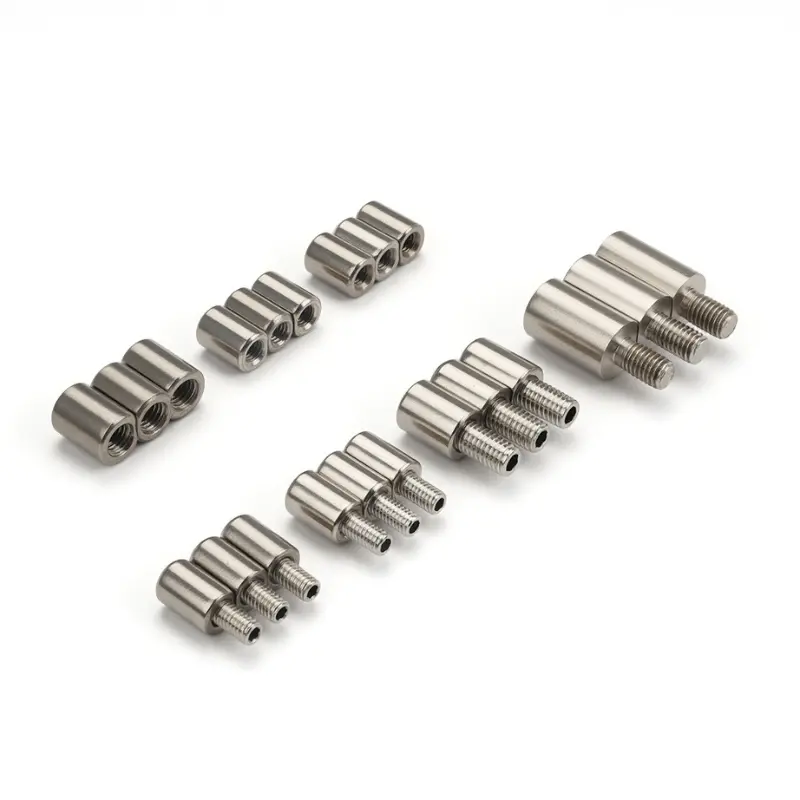

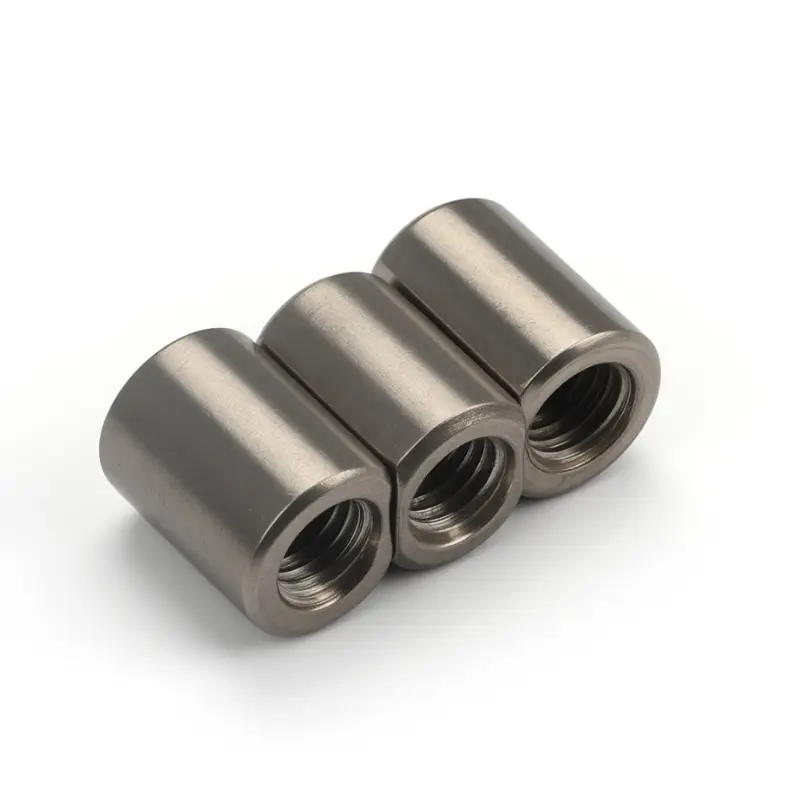

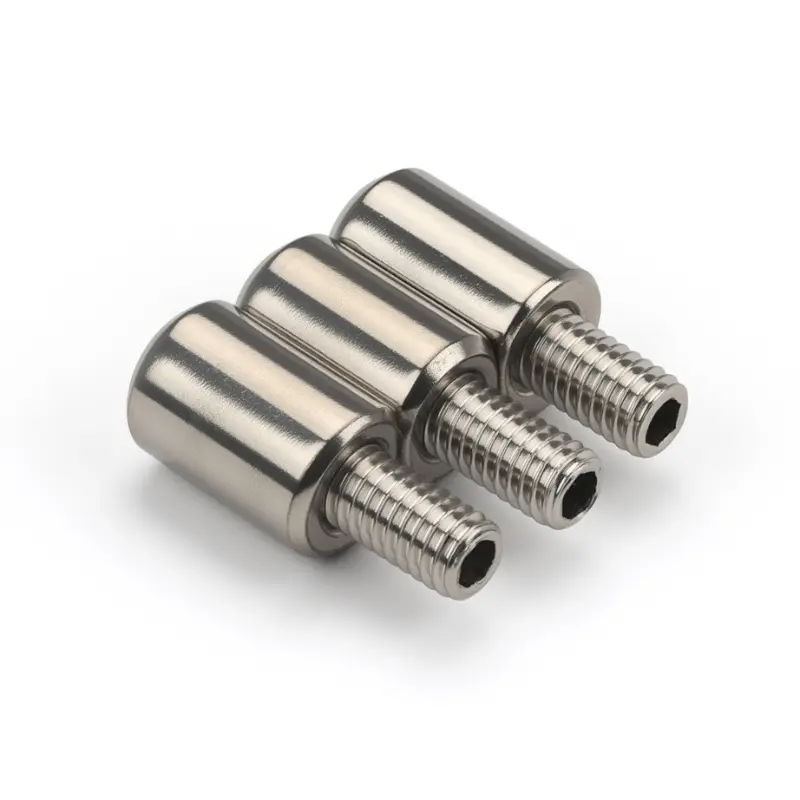

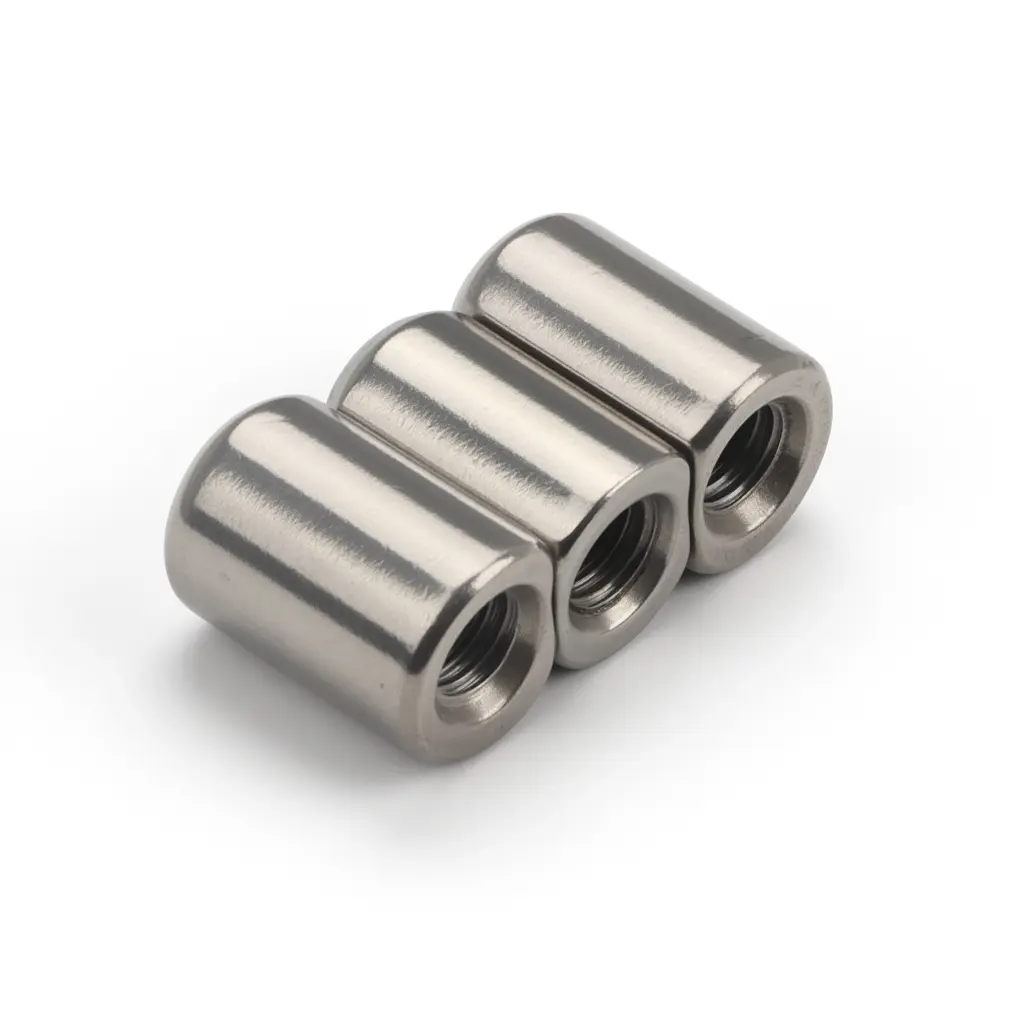

Weld-On Parliament Pivot Hinge on saadaval sise- ja väliskeermega versioonides nii M6 kui ka M8 suuruses. Väliskeerme tüübil on kinnitusotsas väljaulatuv keermestatud naast, mis keerdub otse uksepaneelil või raamis olevasse auku. Sisekeerme tüübil on kinnitusotsas keermestatud pesa, mis võtab vastu paneelipoolse poldi. Mõlemad haakuvad kinnituspinnaga keermestamise teel ja seejärel kinnitatakse keevitamise teel püsivaks ja stabiilseks paigalduseks.

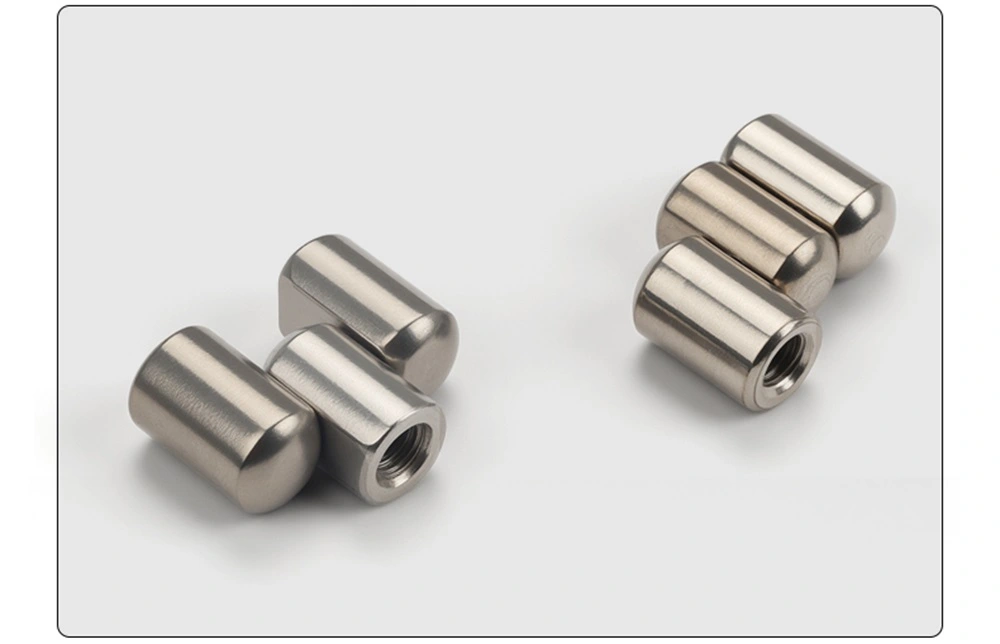

Hingevalikus on fikseeritud tihvtiga variandid integreeritud väliskeere M6 ja integreeritud sisekeerme tüüp – tihvt on hinge korpuse osa ja seda ei saa eemaldada. Kõik muud variandid on eemaldatavad, küljeava läbi tünni, mis võimaldab tihvti välja libistada, kui uks tuleb ära tulla. Väliskeerme variant M8 × 16 on valiku pikim naastvariant, mis sobib suurema paigaldussügavusega paneelidele.

Struktuur ja mõõtmed

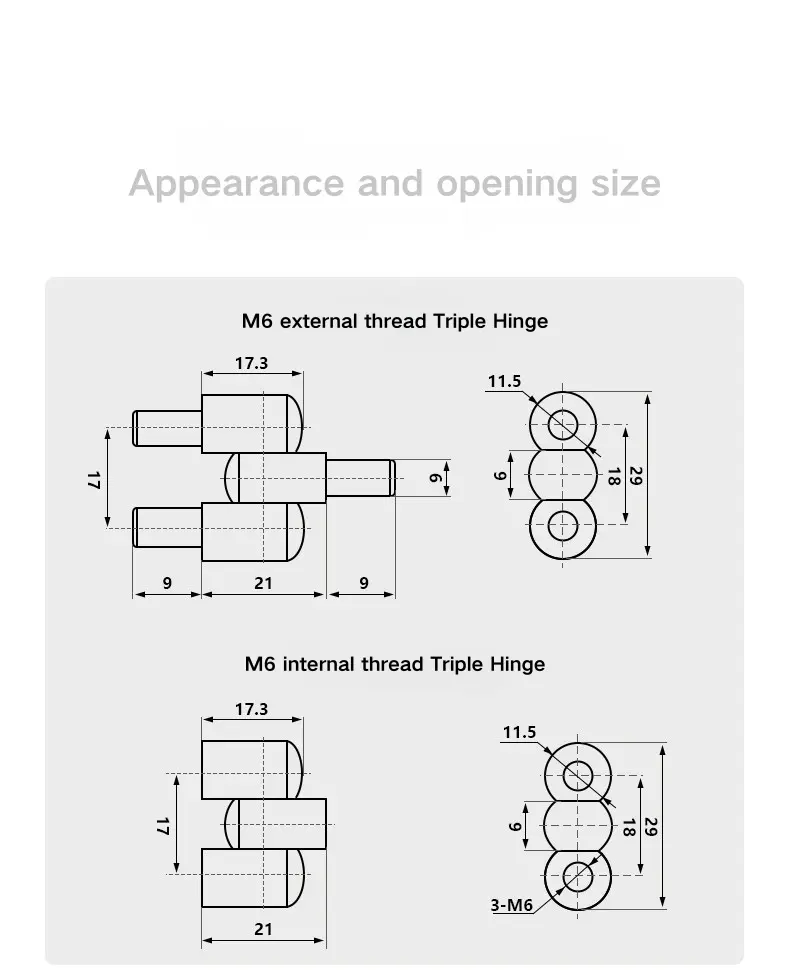

M6 Weld-On Parliament Pivot Hinge’i kogupikkus on 17,3 mm ja silindri keskmine pikkus on 21 mm. Väliskeermega versioon lisab mõlemale otsale 9 mm naastupikendused, mis annab kokku 39 mm laiuse. Kolmekordse silindrivirna kogukõrgus on 29 mm kolme 9 mm, 18 mm ja ülemise sõlmpunkti lõikes, silindri laius on 11,5 mm ja tihvti läbimõõt 6 mm.

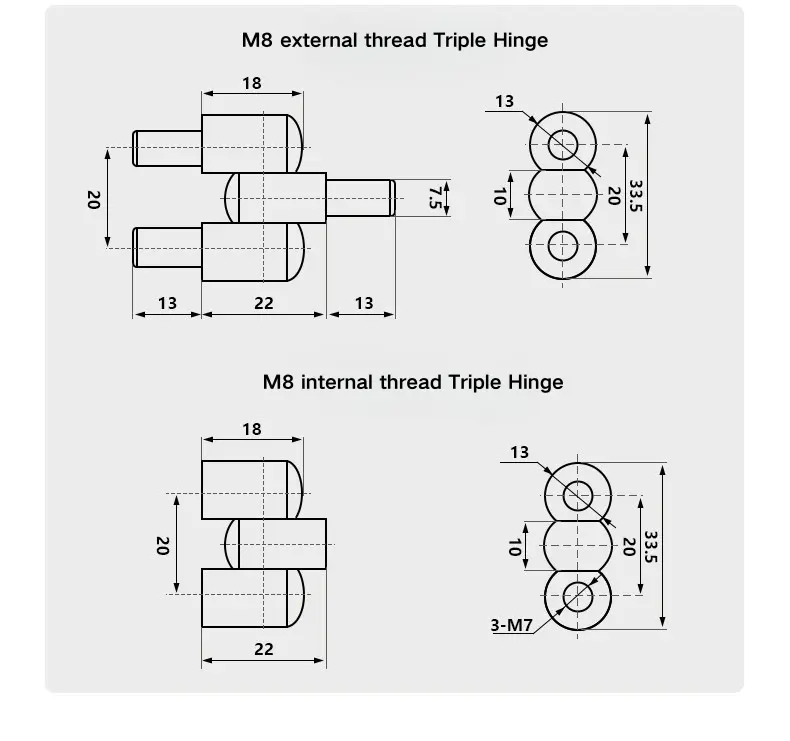

Pöördliigend M8 on proportsionaalselt suurem, korpuse pikkus on 18 mm ja keskosa laius 22 mm. Väliskeermega versioon lisab mõlemale küljele 13 mm naastude laiendusi, mis annab kokku 48 mm laiuse. Kolmekordse silindri virna kogukõrgus on 33,5 mm läbi kolme sektsiooni – 10 mm, 20 mm ja ülemise käepideme – 13 mm laiuse ja 7,5 mm tihvti läbimõõduga. Sisekeere M8 variandis kasutatakse 3×M7 keermestatud pistikupesasid.

Paigaldamine ja Pin konfiguratsioon

Weld-On Parliament Pivot Hinge paigaldamiseks keeratakse naast või pesa ots uksepaneeli või raami kinnituspunkti ja seejärel keevitatakse asendi püsivaks fikseerimiseks. See keerme ühendamise ja keevitamise kombinatsioon annab turvalise kinnituse, mis talub nii ukse pöörlemise pöörlemiskoormust kui ka kasutamise ajal hingele avalduvaid külgmisi jõude.

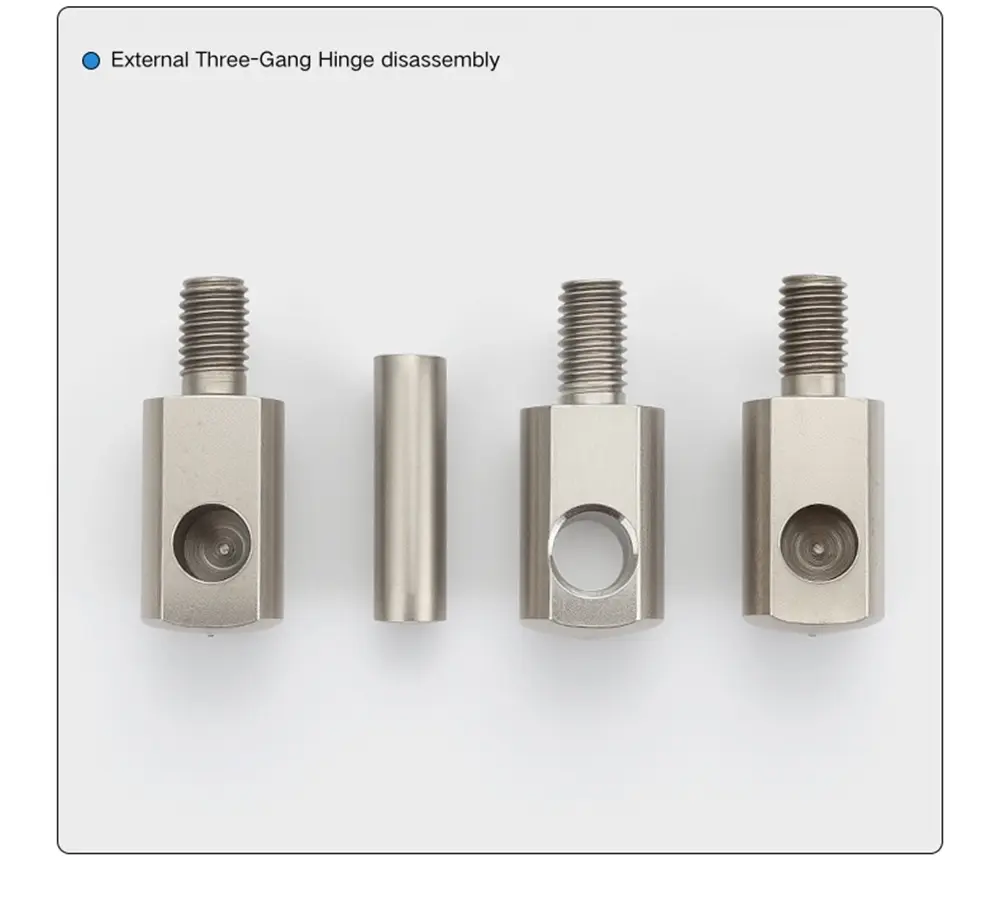

Selle seadme eemaldatavate versioonide puhul väljub tihvt läbi tünni korpuses oleva külgmise augu ja selle saab välja tõmmata, et uks raami küljest lahti võtta, ilma et see keevitatud kinnitust häiriks. Integreeritud versioonidel puudub külgmine auk; tihvt on kinnitatud silindri sisse ja hing ei ole mõeldud ukse eemaldamiseks. Integreeritud ja eemaldatava vahel valimine taandub sellele, kas ukse eemaldamine on nõutav korpuse kasutusaja jooksul.

Materjal ja pinnaviimistlus

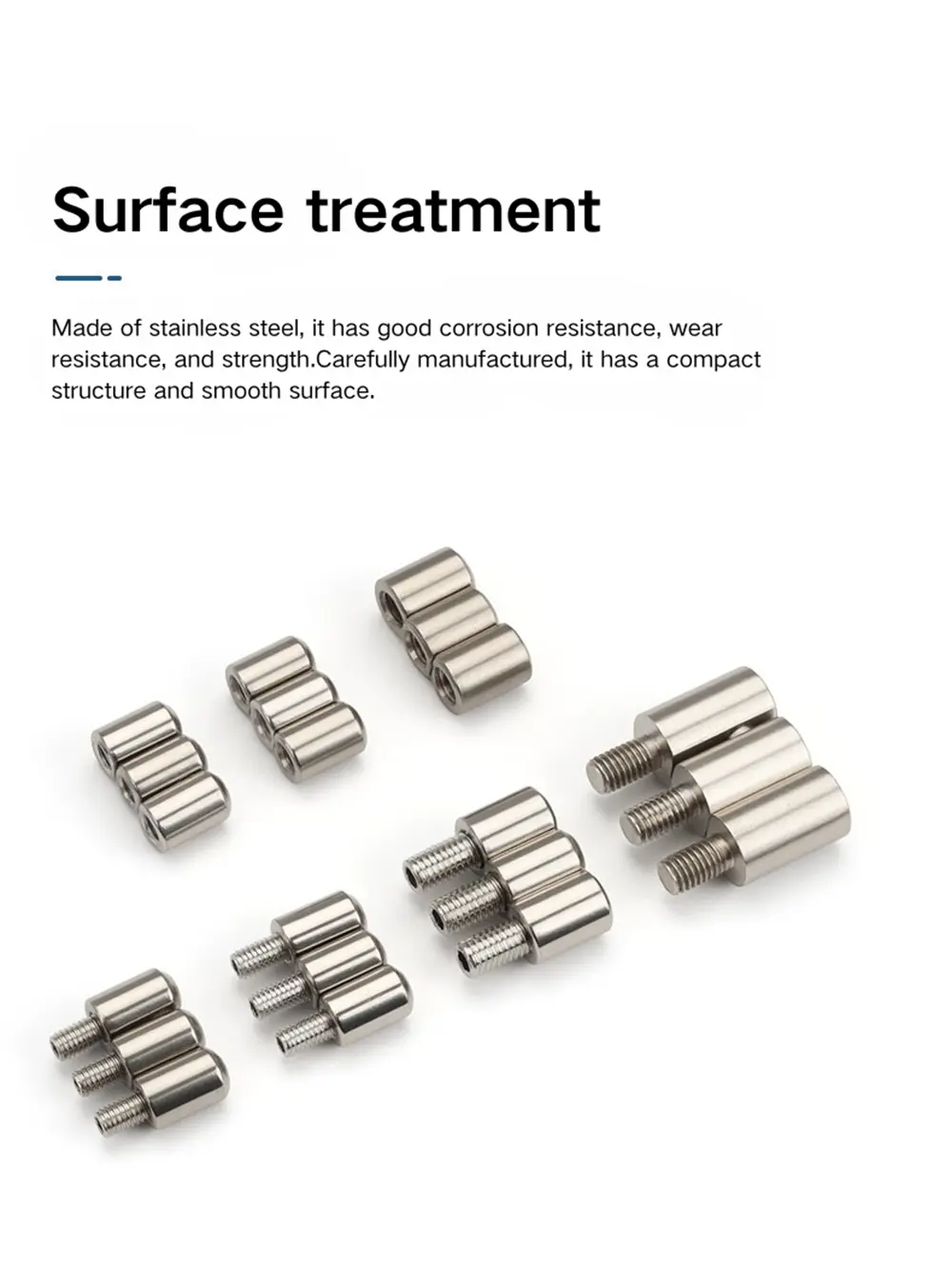

See moodul on saadaval roostevabast terasest 201 ja 304, mõlemad on viimistletud vibropoleerimisega. Vibropoleerimisprotsess eemaldab pursked ja teravad servad ning annab ühtlase madala läikega mati pinna – see ei ole harjatud ega peegelviimistlus. Mõlemad klassid näevad pärast poleerimist ühesugused välja; erinevus on korrosioonikindluses.

201 roostevaba teras pakub korralikku korrosioonikindlust siseruumides asuvate elektrikappide ja jaotuspaneelide jaoks mõõdukates keskkondades ning on kuluefektiivsem valik kogu tootevalikus. 304 roostevabast terasest Weld-On Parliament Pivot Hinge on parem valik välistingimustes kasutatavate karpide, niiskete keskkondade või paigalduste jaoks, kus pikaajaline korrosioonikindlus on kindel nõue. Mõlemad on saadaval enamiku niidi suuruse ja tihvtide konfiguratsiooni kombinatsioonide jaoks.

KKK

Q1: Millised variandid on selles hingede sarjas saadaval?

Valikus on üksteist varianti: sise- ja väliskeere suuruses M6 ja M8, läbi 201 ja 304 roostevaba terase, integreeritud ja eemaldatavate tihvtide konfiguratsioonides. M8 × 16 väliskeere on saadaval ka laiendatud naastudena sügavama paneeli paigaldamiseks.

Q2: Mis vahe on integreeritud ja eemaldatavatel tüüpidel?

Integreeritud tüübil on fikseeritud tihvt — seda ei saa eemaldada ja hing ei ole mõeldud ukse lahtivõtmiseks. Eemaldataval tüübil on külgmine väljapääsuava läbi tünni; tihvt libiseb välja, et uks saaks ilma tööriistadeta või keevitatud kinnitust häirimata raami küljest ära tõsta.

Q3: Mis vahe on sise- ja väliskeerme vahel?

Väliskeermega versioonil on väljaulatuv tikk, mis keerdub paneelis või raamis olevasse auku. Sisekeermega versioonil on keermestatud pesa, mis võtab vastu paneelipoolse poldi. Mõlemad keevitatakse seejärel pärast keermestamist oma kohale püsivaks paigaldamiseks.

Q4: Kuidas see hing on paigaldatud?

Paigaldamine hõlmab naastu või pesa otsa keermestamist uksepaneeli või raami kinnituspunkti, seejärel keevitamist hinge püsivaks kinnitamiseks. Keerme ühendamise ja keevitamise kombinatsioon hoiab hinge stabiilsena nii ukse pöörleva koormuse kui ka külgjõudude mõjul.

K5: Millised on M6 ja M8 versioonide peamised mõõtmed?

M6 Weld-On Parliament Pivot Hinge korpus on 17,3 mm pikk, 21 mm keskava ja 6 mm tihvti läbimõõt. Kolmekordne tünn on 29 mm kõrge ja 11,5 mm lai. M8 versioonil on 18 mm kere, 22 mm keskava, tihvti läbimõõt 7,5 mm ja silindrivirna kõrgus 33,5 mm ja laius 13 mm.

Q6: Mis on vibropoleerimine?

Vibratsiooniline poleerimine on trummelprotsess, mis eemaldab detaili pinnalt pursked ja teravad servad, andes ühtlase madala läikega mati viimistluse. See ei ole harjatud ega peegelviimistlus. Selle hinge nii 201 kui ka 304 roostevaba versioonid läbivad sama vibreeriva poleerimisprotsessi.

K7: Millise roostevaba terase klassi peaksin valima?

201 roostevaba teras sobib standardsetele siseruumides asuvatele toitekappide ja jaotuspaneelide rakendustele, kus korrosiooniga kokkupuude on mõõdukas. 304 roostevaba teras on parem valik välistingimustes kasutatavate karpide, kõrge õhuniiskusega keskkondade või paigaldiste jaoks, kus pikaajaline korrosioonikindlus on raske nõue.
