Täielikult varjatud roostevabast terasest hing

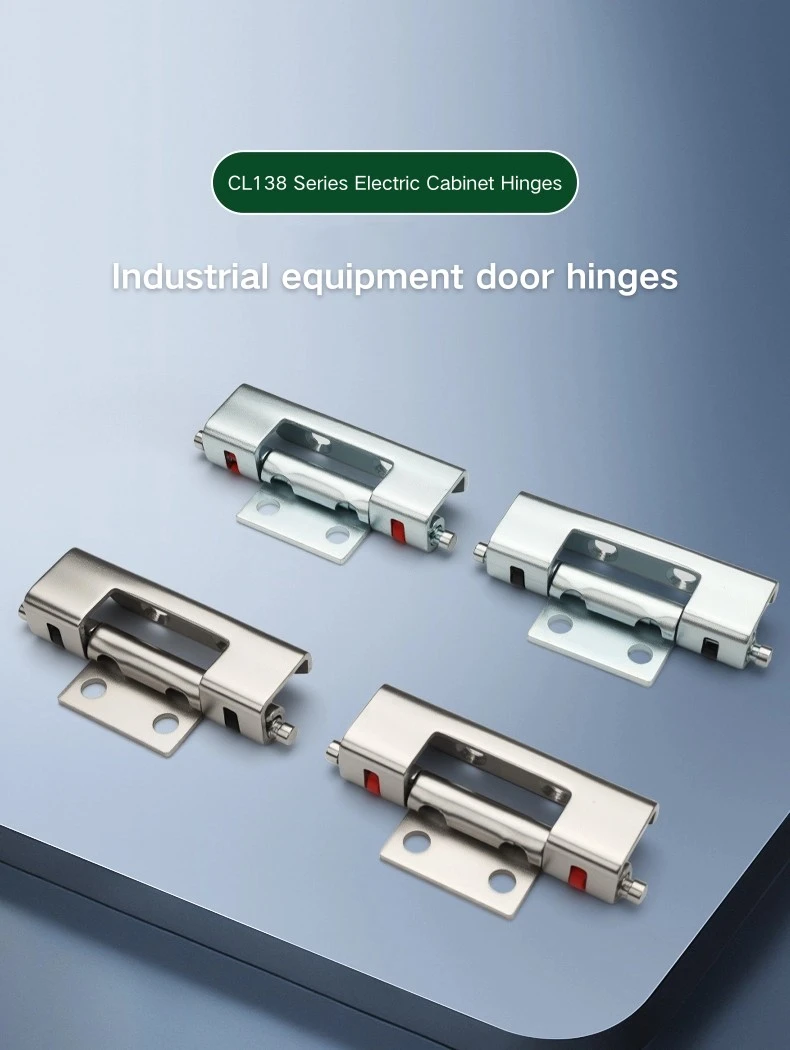

Yitai Locki varjatud kapi hingede hulgimüügi jaoks hõlmab täielikult varjatud roostevabast terasest hinge CL138 nelja varianti kahe materjali ja kahe klambrivärvi vahel. Roostevabast terasest versioonid on loomulik valik niisketes või söövitavates keskkondades olevate korpuste jaoks, samas kui süsinikterasest variandid sobivad hästi standardsete sisejaotuskappide jaoks. Klambri värv – must või punane – on pigem visuaalne kui funktsionaalne eristus, nii et valik sõltub eelistusest või olemasoleva kapi riistvara sobitamisest.

Struktuur ja mõõtmed

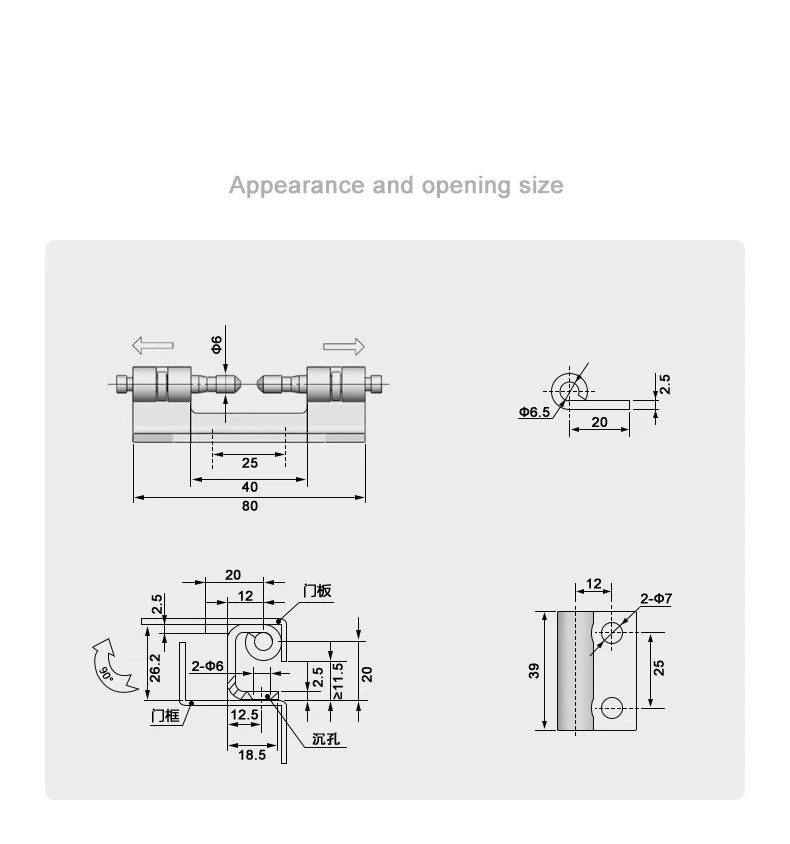

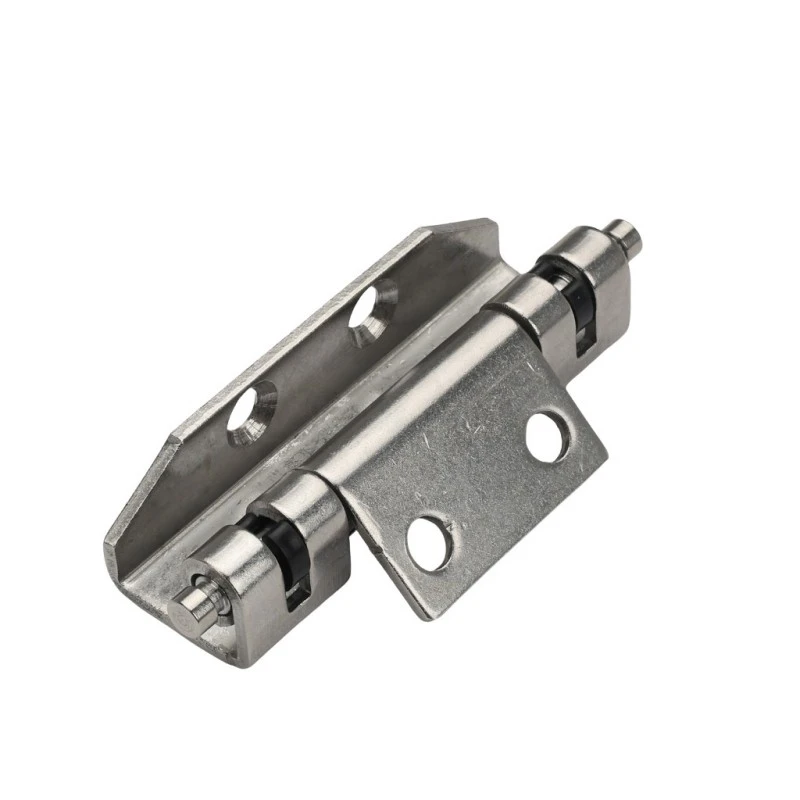

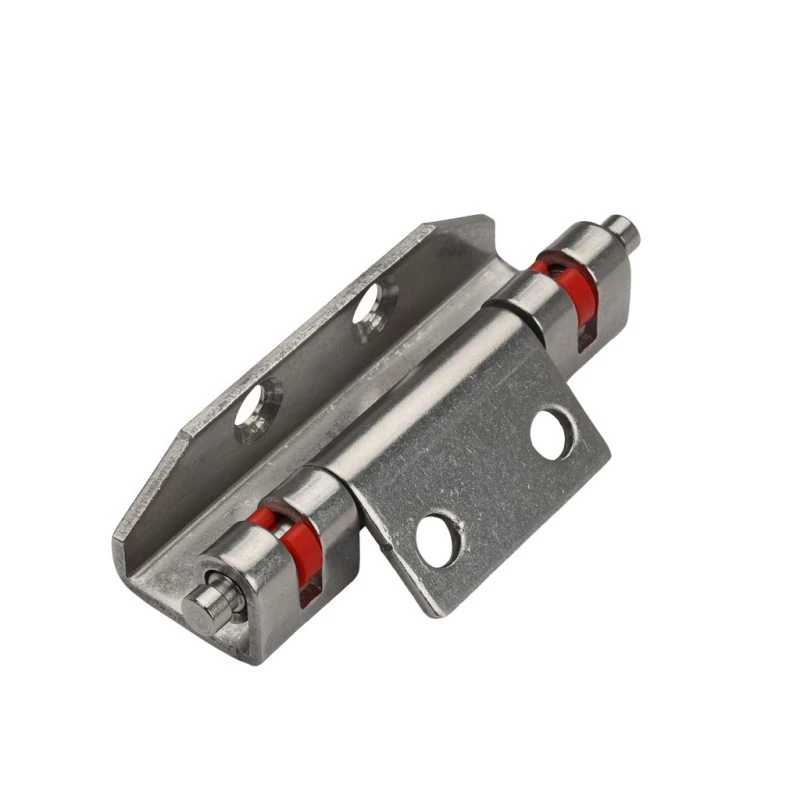

Täielikult varjatud roostevabast terasest hinge kogupikkus on 80 mm, hingekorpus on 40 mm ja kahe silindri otsa vahel on 25 mm sisemine vahe. Tünni läbimõõt on Φ6 mm ja mõlemad silindriosa ulatuvad keskosast väljapoole, andes hingele iseloomuliku hantliprofiili. Klambrisõlm asub silindri otstes ja hoiab hinge kinni ukseraami kanaliga.

Täielikult varjatud roostevabast terasest hinge kinnitusplaadi kõrgus on 39 mm ja laius 25 mm ning kaks Φ7 mm kinnitusava on servast 12 mm kaugusel. Raami küljel on kogusügavus 18,5 mm koos 12,5 mm põhjaga, kahe Φ6 mm tünni auguga ja süvendiga ≥11,5 mm. Φ6,5 mm klambertihvt asub 2,5 mm kõrgusel lehe esiküljel ja 20 mm kinnituspikkusega.

Paigaldamine ja paigaldamine

Täielikult varjatud roostevabast terasest hinge paigaldatakse keevitamise teel — kinnitusplaat keevitatakse uksepaneeli külge ja hinge korpus haakub monteerimise käigus raamikanaliga. 90° avamine tähendab, et uks pöördub kapi esikülje suhtes täisnurga all, mis katab enamiku jaotus- ja juhtkilpide konfiguratsioonide standardsed juurdepääsunõuded.

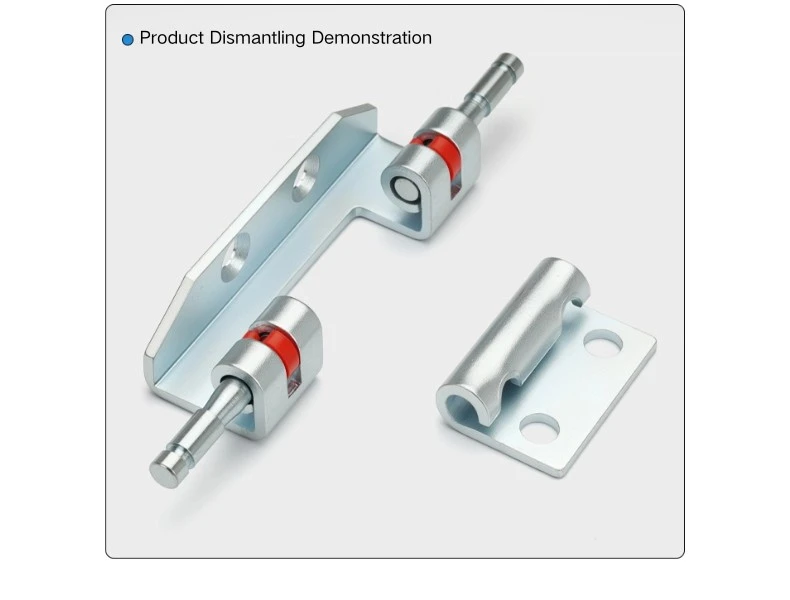

Pärast sissekeevitamist asetseb täielikult varjatud roostevabast terasest hing raami profiili sisse süvistatuna, nii et silinder ja klamber on väljast peidetud. Iga silindri otsas olev klambermehhanism lukustab hinge raami kanalisse ja seda saab vajadusel vabastada ukse eemaldamiseks. See varjatud kinnitus on ka see, mis muudab hinge ühilduvaks Rittali kapiraamisüsteemidega, kus kanali geomeetria sobib seda tüüpi süvistatud hingede paigaldamiseks.

Materjali ja klambri valikud

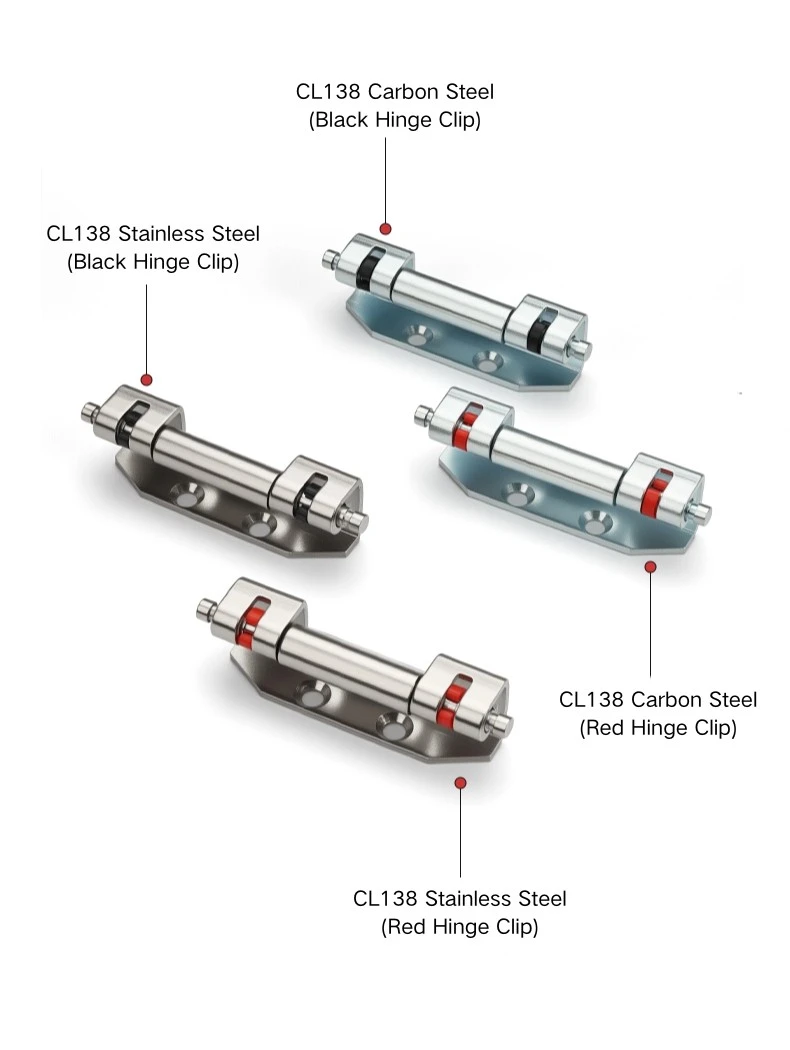

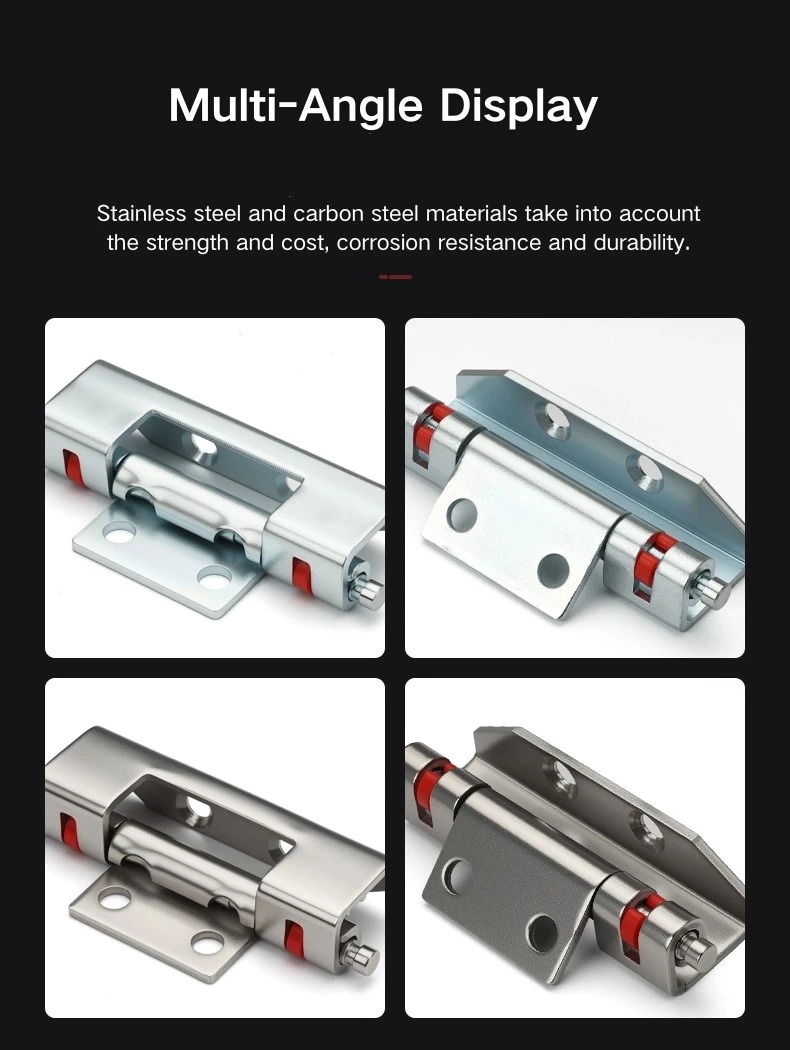

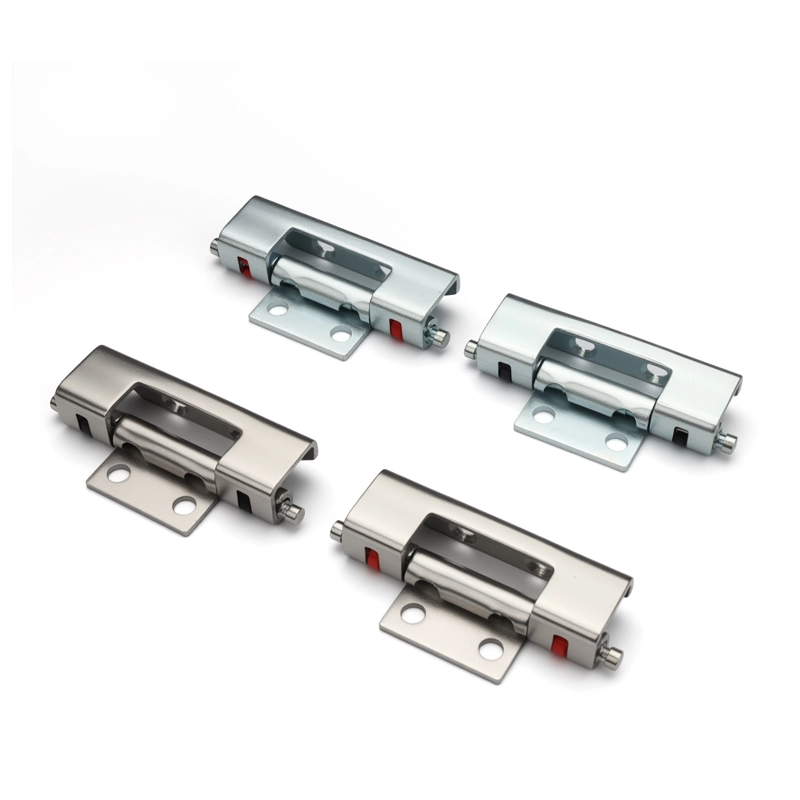

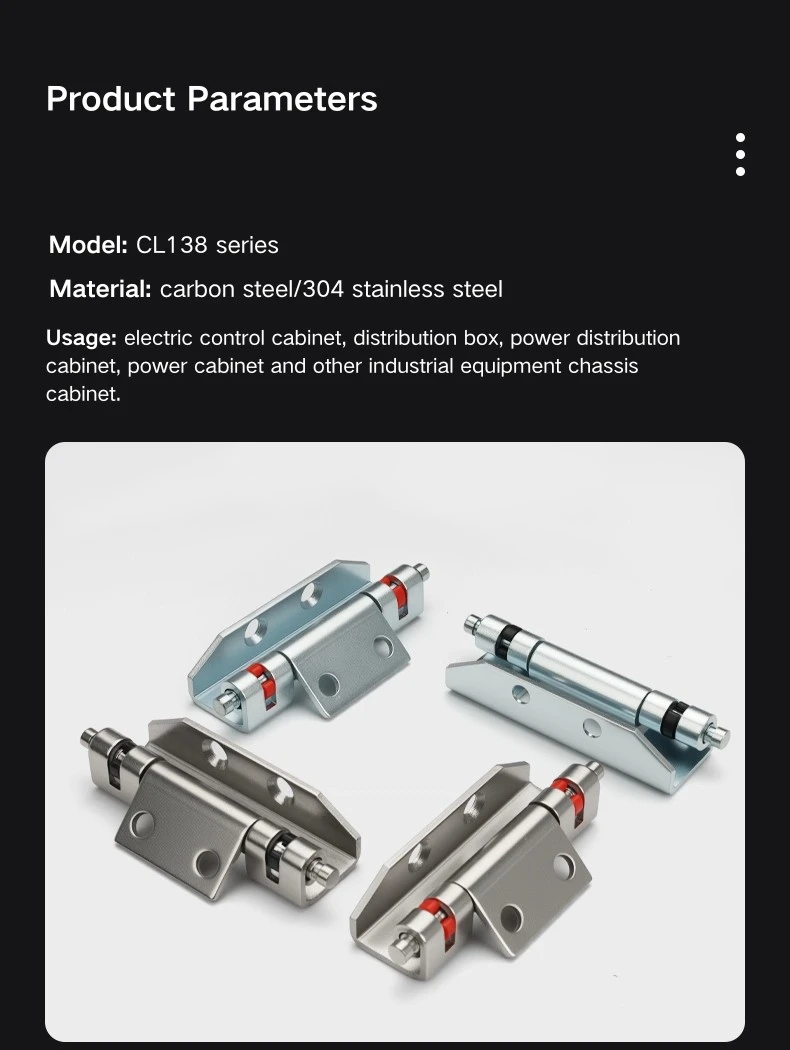

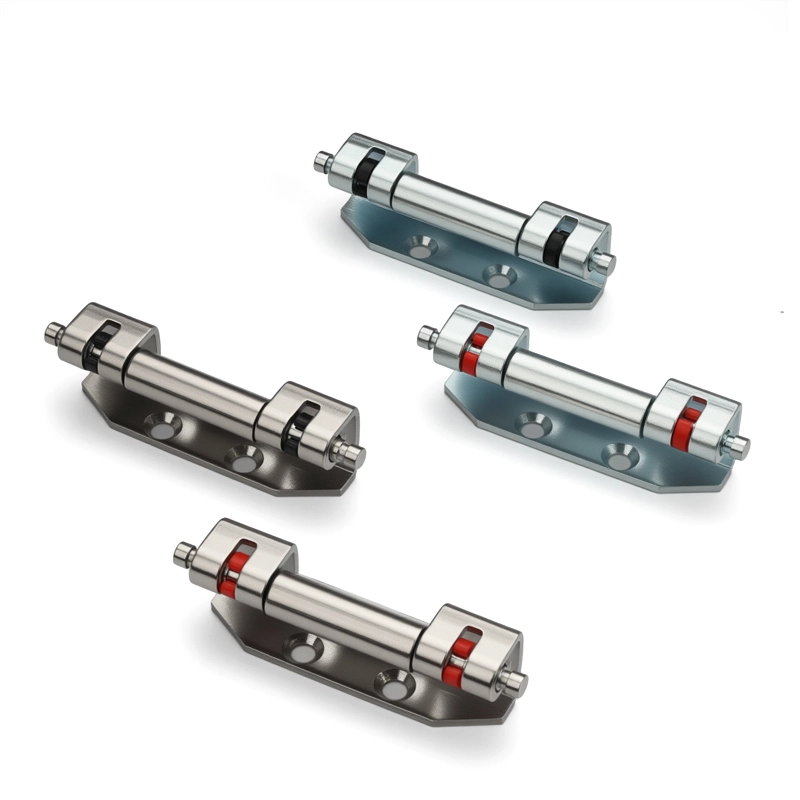

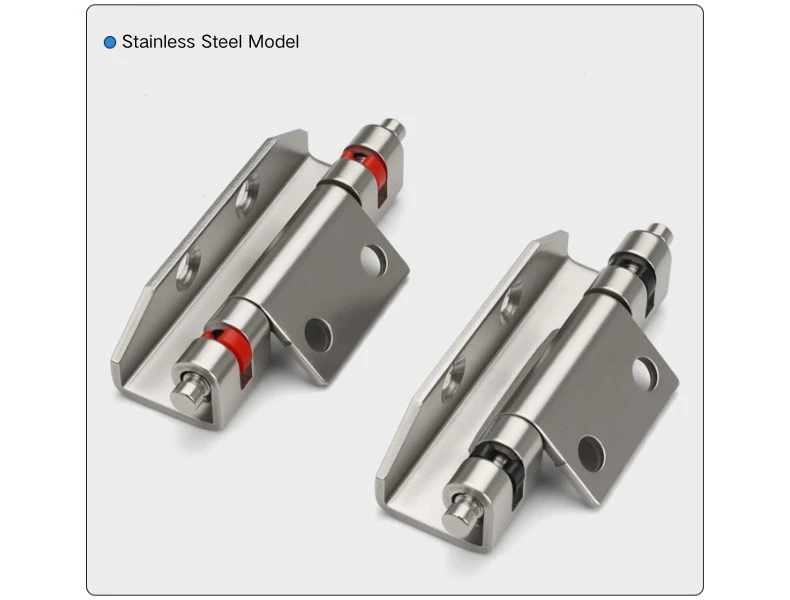

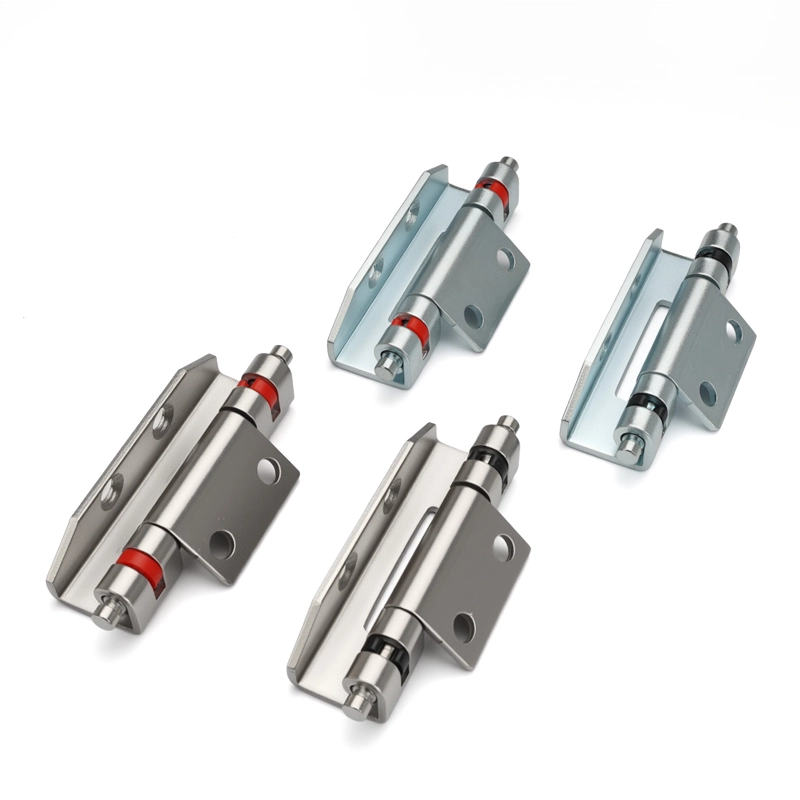

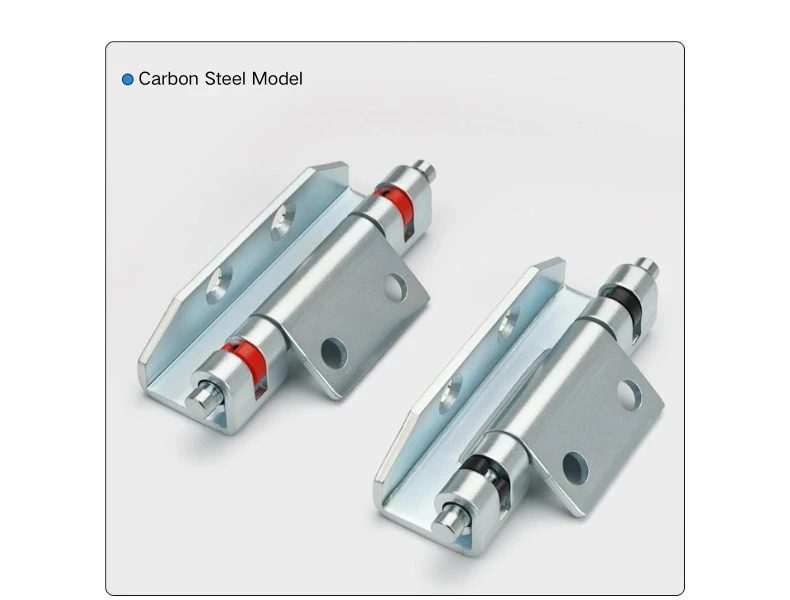

Täielikult varjatud roostevabast terasest hinged on saadaval süsinikterasest ja roostevabast terasest, mõlema materjali puhul musta või punase klambrivärviga – kokku neli varianti. Roostevabast terasest versioon sobib paremini niisketesse ruumidesse, välistingimustesse või keskkondadesse, kus korrosioonikindlus on aja jooksul oluline. Süsinikteras sobib kuivadesse siseruumidesse, kus viimistlusnõuded on standardsemad.

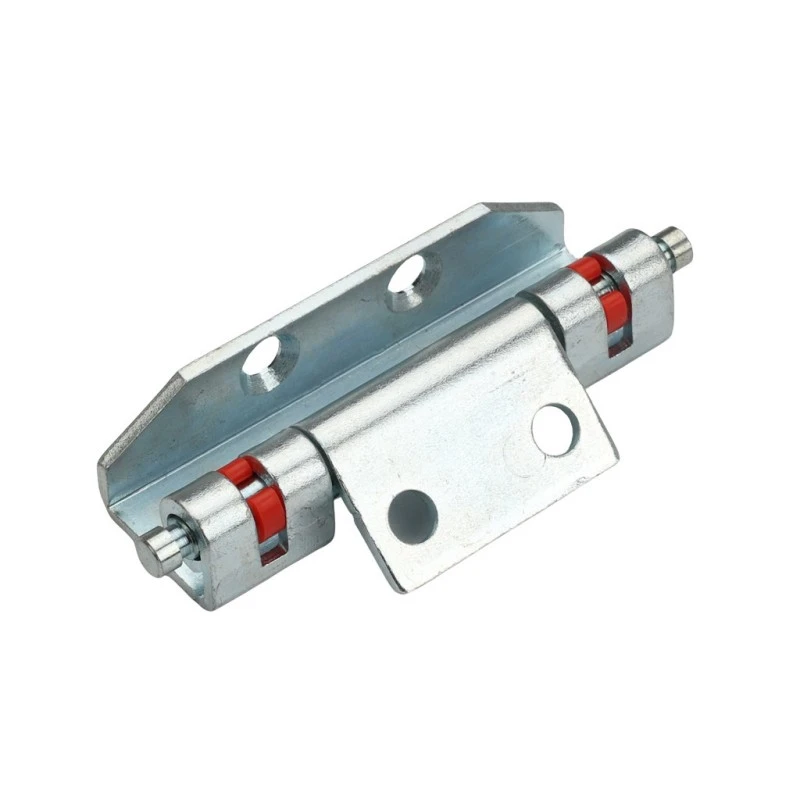

Täielikult varjatud roostevabast terasest hingedel olev klambri värv – must või punane – on kosmeetiline erinevus, mille materjali või kandevõime vahel ei ole erinevusi. Punaseid klambreid kasutatakse mõnikord visuaalse indikaatorina konkreetsetel kapiliinidel või hingede positsioonide eristamiseks mitmeukselistes korpustes; mustad klambrid on tavalisemad vaikimisi. Mõlemal juhul on jõudlus identne.

Rakenduse stsenaariumid

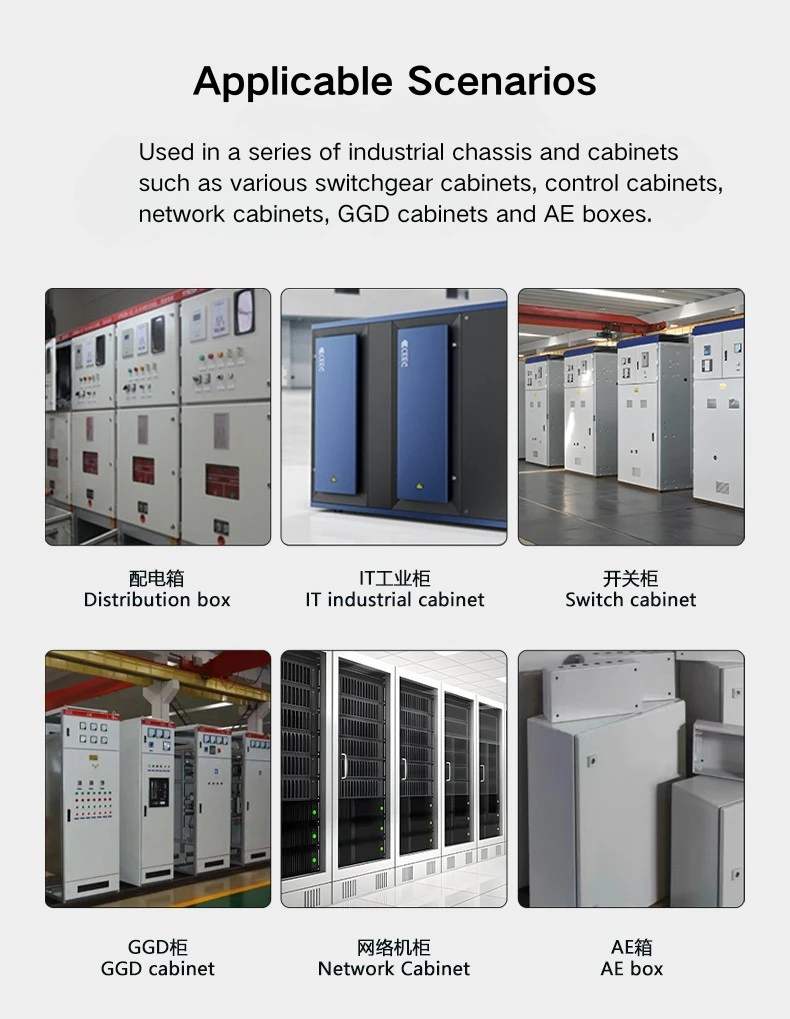

Täielikult varjatud roostevabast terasest hinge kasutatakse jaotuskappidel, juhtimisseadmete korpustel ja lülitusseadmete paneelidel, kus on vaja ühtlast, riistvaravaba ukse välispinda. Täielikult varjatud profiil hoiab hinge silma alt ära, kui uks on suletud, mis sobib kappidele, mis on paigaldatud nähtavatesse kohtadesse – serveriruumidesse, juhtimisruumidesse või olmeruumidesse –, kus katmata hingeriistvara paistaks paigast ära.

Ühilduvus Rittali kapiraamidega muudab täielikult varjatud roostevabast terasest hinged lihtsaks sisselülitamiseks tootjatele või integraatoritele, kes juba selle raamisüsteemiga töötavad. Roostevabast terasest variant vastab välistingimustes või kõrge õhuniiskusega korpuste korrosiooninõuetele ning süsinikterasest variant katab suurema osa standardsetest sisejaotuskappidest, kus nii kulud kui ka keskkonnatingimused on mõõdukad.

KKK

K1: Millised variandid on CL138 jaoks saadaval?

CL138 on saadaval neljas variandis: musta klambriga süsinikteras, punase klambriga süsinikteras, musta klambriga roostevaba teras ja punase klambriga roostevaba teras. Klambri värv on ainult kosmeetiline - mustal ja punasel pole funktsionaalset erinevust.

Q2: Mis on CL138 avanemisnurk?

Peidetud hing CL138 avaneb 90°, mis katab standardsed juurdepääsunõuded jaotuskappide ja juhtkilpide ustele.

Q3: Kuidas CL138 installitakse?

CL138 on keevitatud — kinnitusplaat keevitatakse kapi valmistamise ajal uksepaneeli külge ja hinge korpus haakub raami kanaliga. Selle mudeli jaoks pole kruvikinnitusvõimalust.

K4: Kas CL138 ühildub Rittali kappidega?

Jah, CL138 peithing ühildub Rittali kapiraamidega. Hingekanalite haardumise geomeetria sobib Rittali raamiprofiiliga.

K5: Mida näitavad klambri värvid?

Mustad ja punased klambrid on ainult värvivariandid — materjal ja kandevõime on mõlemal samad. Punast kasutatakse mõnikord visuaalse indikaatorina hingede positsioonide või kapiliinide eristamiseks; must on levinum vaikevalik.

K6: Millist materjali peaksin valima välistingimustes kasutatavate karpide jaoks?

CL138 roostevabast terasest versioon on õige valik välistingimustesse, niisketesse keskkondadesse või paigaldustesse, kus korrosioonikindlus on pikaajaline nõue. Süsinikteras sobib tavaliste sisejaotuskappide rakendustega.
