Kuidas valida õige ventilatsioonifilter elektrikilbi või tööstuskorpuse jaoks?

Kuumus on üks lihtsamaid viise kapis olevate elektrikomponentide eluea lühendamiseks. Aventilatsiooni filterkomplekt, mis sobib korralikult, filtreerib tõhusalt ja sobib installikeskkonnaga, aitab palju probleemideta töös hoida. Yitailock toodab täielikku valikut ABS-plastikust kappide ventilatsiooniakent erinevates suurustes ja konfiguratsioonides – siin on, mida enne nende valimist teada.

XT-seeria – filtreeritud ventilatsioon elektrikilpide jaoks

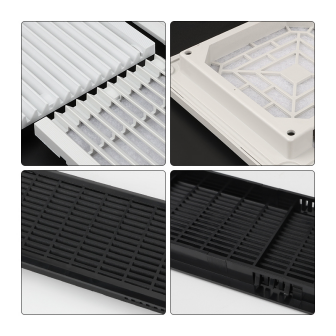

XT-seeria katab ruuduventilatsiooni filterkomplektid alates XT801 kuni XT807, millest igaühel on lamellidega ABS iluvõre väljast ja G3 polümeerist filtripadi sees. Filtripadi püüab tolmu ja prahi kinni enne, kui see jõuab korpuse sees olevate komponentideni, mis on selle ja tavalise ventilatsioonivõre peamine erinevus.

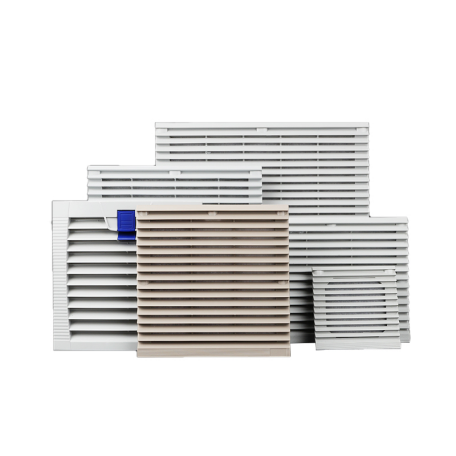

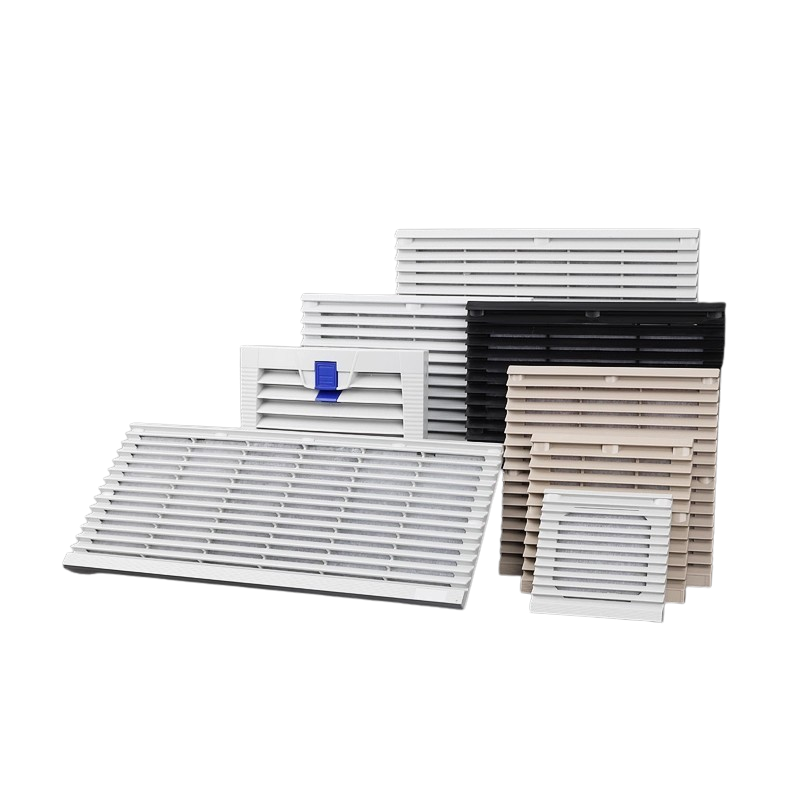

Suurused ulatuvad kompaktsest XT801-st (107 × 107 mm väline, 81 × 81 mm väljalõige) kuni XT806 (322 × 322 mm väline, 280 × 280 mm väljalõige) ja ristkülikukujulise XT807 (420 × 180 mm väline, 389 × 149 mm väljalõige). Kõige sagedamini määratud suurused on tavaliselt keskklassi XT803 kuni XT805, mis sobivad enamiku jaotuskappide ja juhtkorpuste standardsete paneeli väljalõigetega.

Värvid on RAL 7035 (helehall – enamiku tööstuslike korpuste standard), RAL 7032 (soojem kivihall) ja must konkreetsete paigalduste jaoks.

Tavaline tüüp vs pikk stiil

Mudelite XT804 ja XT805 jaoks on saadaval kaks profiilikõrgust. Tavaline tüüp istub paneeli pinnale lähemal ja sobib tavapaigaldistele, kus kapi seina paksus jääb tüüpilisesse vahemikku. Kõrgel stiilil on sügavam korpus, mis mahutab paksemad paneeliseinad või paigaldused, kus on vaja täiendavat vaba ruumi võre ja selle taga oleva ventilaatori vahel. Teisel ja kolmandal pildil on näha kummagi sisemine paigutus – tavatüüp kasutab M4 kruvikinnitust ühes punktis, samas kui kõrgel mudelil kasutatakse sügavamate paneelide turvalisemaks kinnitamiseks kahte M4 kinnituspunkti.

Kleepuvate tihendite valikud

Enamik XT mudeleid on saadaval kleepuva punktitihendiga või ilma selleta – must tihendusriba, mis jookseb ümber filtriraami perimeetri. Korpuste puhul, mis vajavad teatud määral tolmutihendust ventilatsiooniakna enda ümber, tasub täpsustada tihendi versioon. Kui võre on paigaldatud, surub see vastu paneeli pinda, vähendades raami ja väljalõike serva vahelist vahet. Tavaliste sisekappide puhul, kus võre ümbritsev sissetungimise kaitse ei ole muret tekitav, on mittekleepuv versioon lihtsam ja kulutõhusam valik.

Mõned mudelid XT804 ja XT805 on saadaval ka kruvide asemel klõpskinnitusega, mis kiirendab filtri eemaldamist ja vahetamist hoolduse käigus.

Tavalised ventilatsioonivõred

Rakenduste jaoks, kus filtreerimist pole vaja – ainult passiivne õhuvool – on tavalised ventilatsioonirestid saadaval kolmes suuruses: 78 × 200 mm, 78 × 456 mm ja 80 × 461 mm. Nende sees ei ole filtripadja, mistõttu need sobivad ümbristesse, kuhu tolmu sissepääs ei ole muret tekitav, kuid õhuvoolu tuleb siiski juhtida üle paneeli.

Õige valimine

Suurus on esimene otsus – sobitage välismõõtmed olemasoleva paneelipinnaga ja kinnitage väljalõike suurus enne tellimist. Pärast seda taandub valik filtreeritud XT-seeria ja tavalise iluvõre vahel sellele, kas tolmukaitset on vaja. XT-seeria sees tasub kleepuvat tihendit lisada igale paigaldusele, kus kapi tuulutusaken peab asetsema tasapinnaliselt ja tihend vastu paneeli. Tavaline vs kõrge stiil tuleneb paneeli paksuse ja ventilaatori kliirensi nõuetest.
