Kolmekordse painutusega liigend tööstuslikele kappidele

Need Yitai Locki tööstuslike kapihingede hulgimüüjad leiavad, et tööstuslike kappide CL252 kolmikpainduv hinged on ainult ühes suuruses, 38 × 37 mm – piisavalt kompaktne väiksemate korpuste uste jaoks, kus täissuuruses hing ei näeks paigast ära. Kolmekordse painde kuju annab igale lehele astmelise profiili, mis võimaldab hingel ukse õõtsumisel ukse serva ja lengi äärist lahti saada, ilma et see kinnituks. Φ5 mm silinder jookseb läbi kõigist kolmest sõrmenukist ja hoiab pöördetahvli stabiilsena tavapärase uksetsükli korral.

Struktuur ja mõõtmed

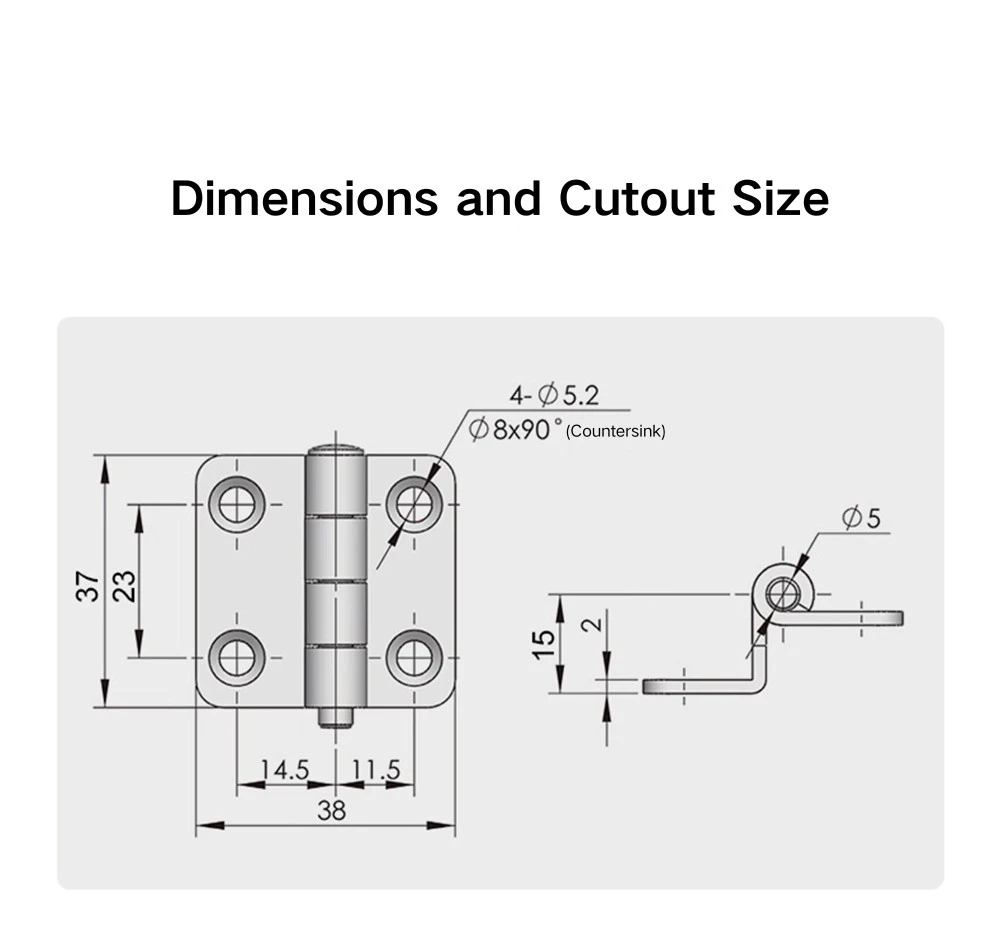

Tööstuskappidele mõeldud kolmekordse painutusega hinge on 38 mm lai ja 37 mm kõrgune ning sõrmede ulatus keskel on 23 mm. Kaks lehte on asümmeetrilised – laiem leht on 14,5 mm ja kitsam leht 11,5 mm –, mis tähendab, et hinge ei saa ukse ja lengi vahel ümber pöörata, ilma külgi vahetamata. Tünni läbimõõt on Φ5 mm ja külgprofiil näitab 15 mm kogukõrgust koos 2 mm sammuga käänaku juures, mis annab lehele selle nihke kuju.

Tööstuskappidele mõeldud kolmepainutatud hinge igal lehel on kaks kinnitusava: Φ5,2 mm läbimõõt koos Φ8 × 90° süvisega, kokku nelja kinnituspunkti jaoks. Süvistatud profiil laseb lamepeaga kruvidel lehepinnaga samal tasapinnal asuda, nii et pärast paigaldamist ei jää ükski riistvara hingepinna üle uhkeks. Kruvi pikkus tuleks valida uksepaneeli ja raami paksuse alusel paigalduskohas.

Pinnatöötlus ja materjal

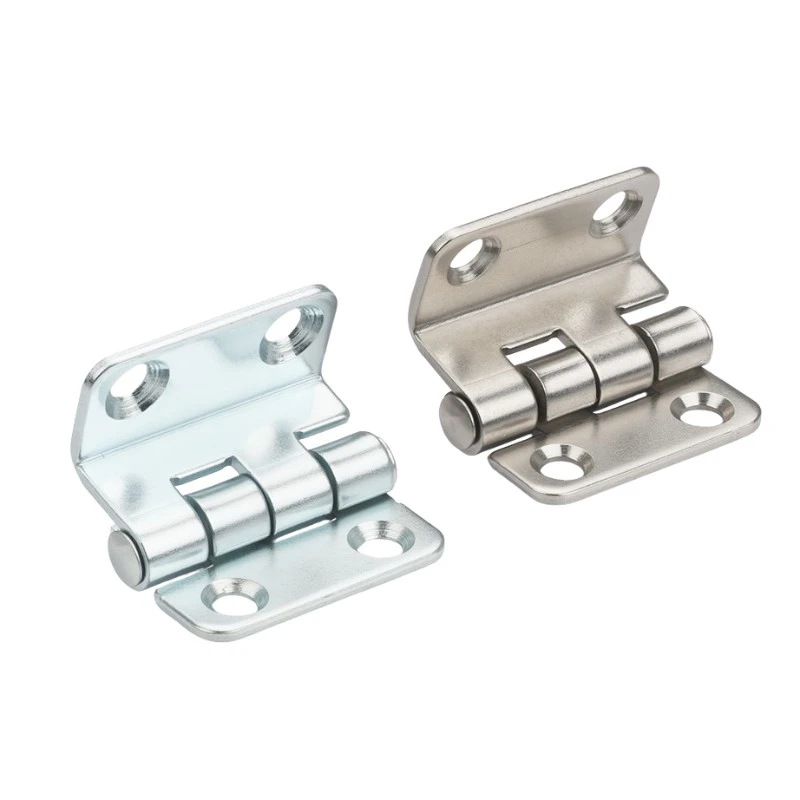

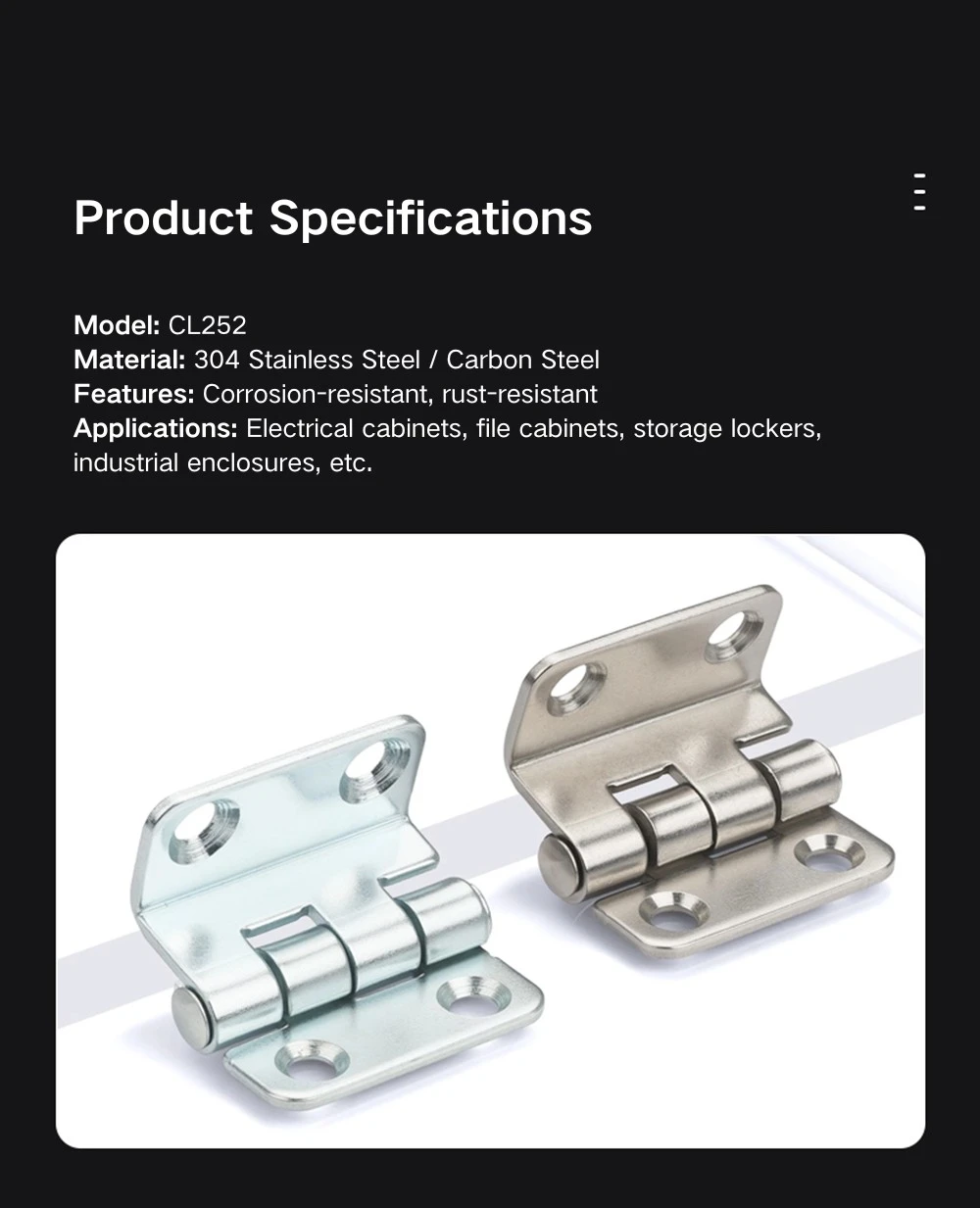

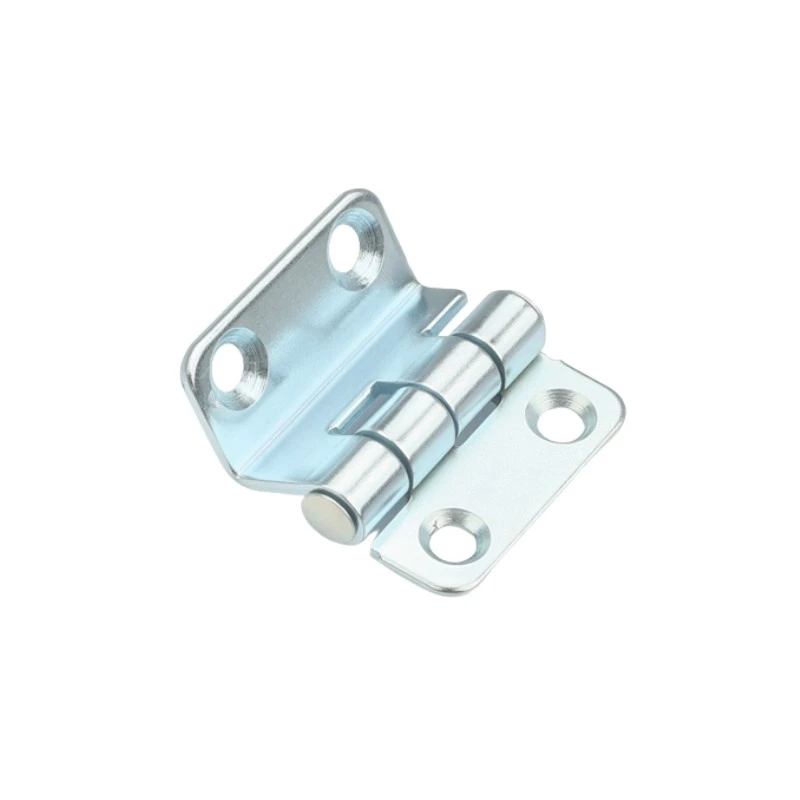

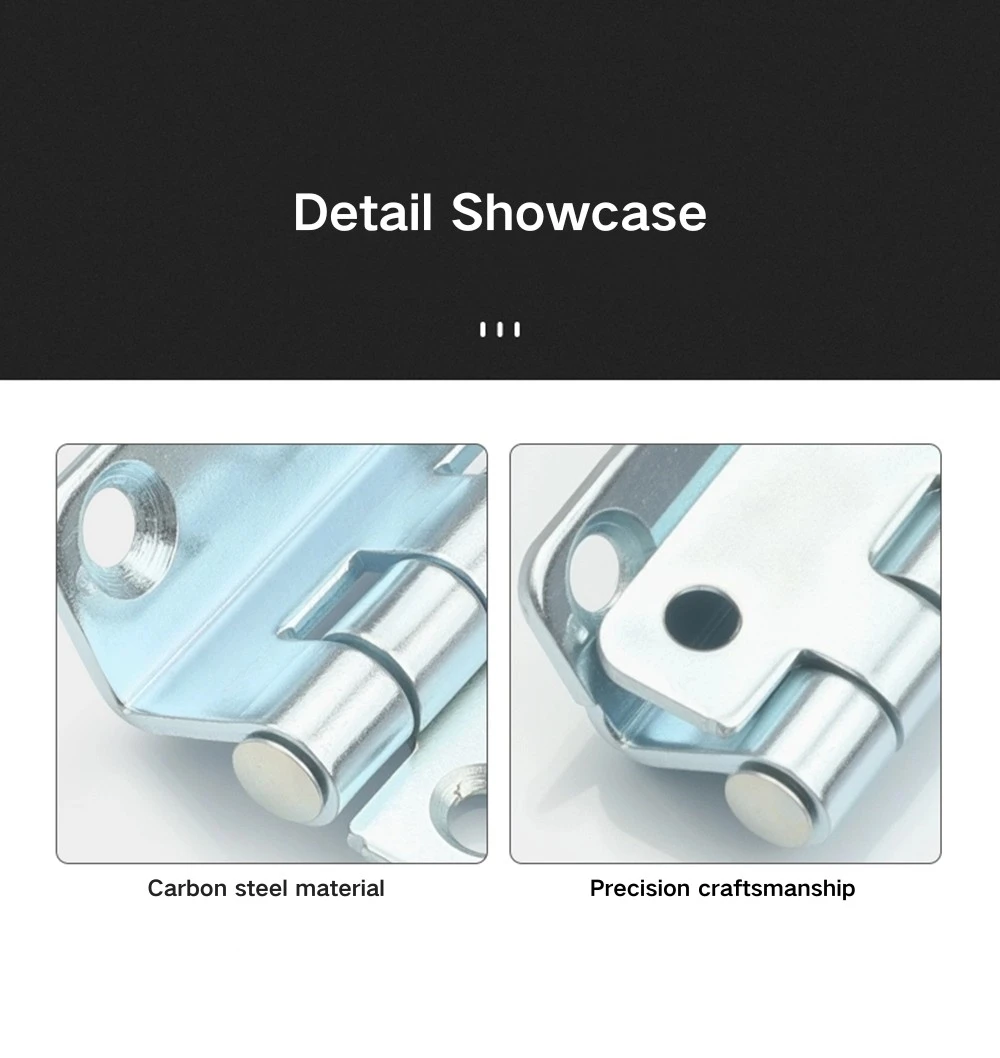

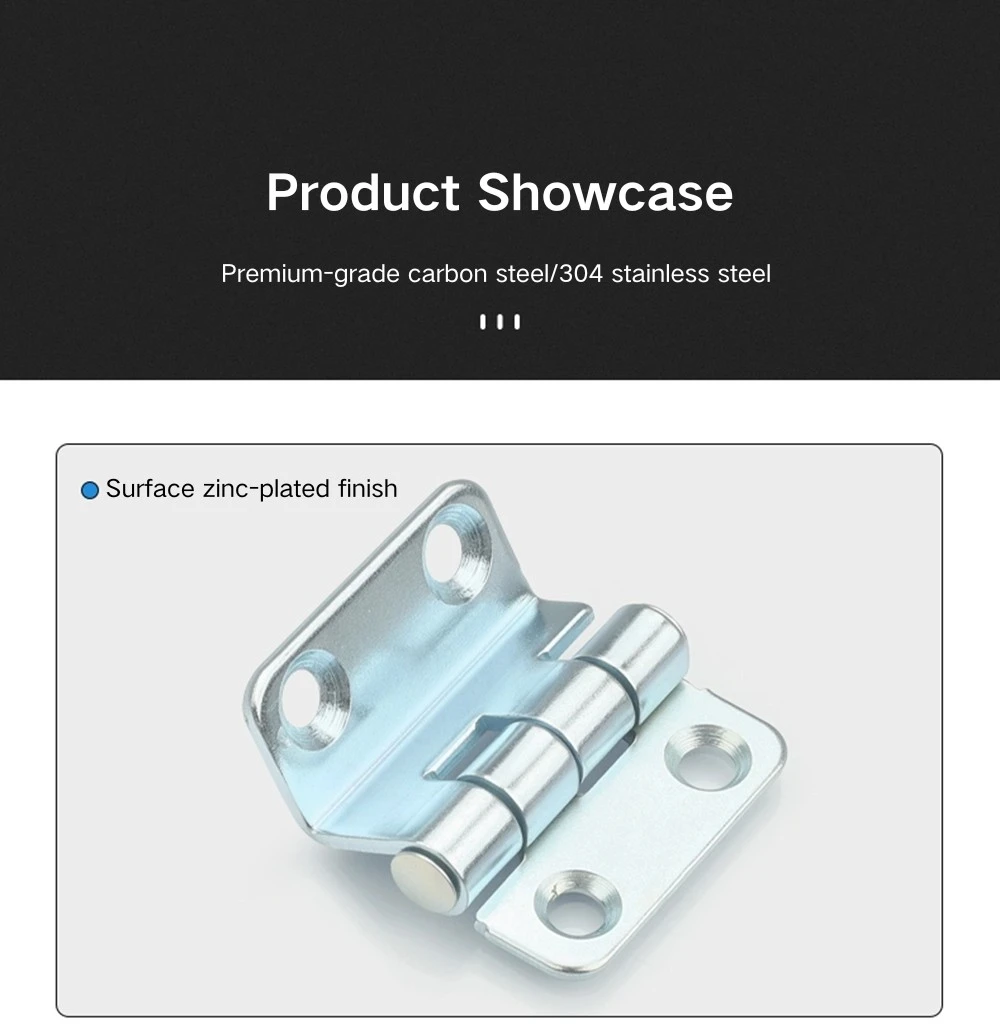

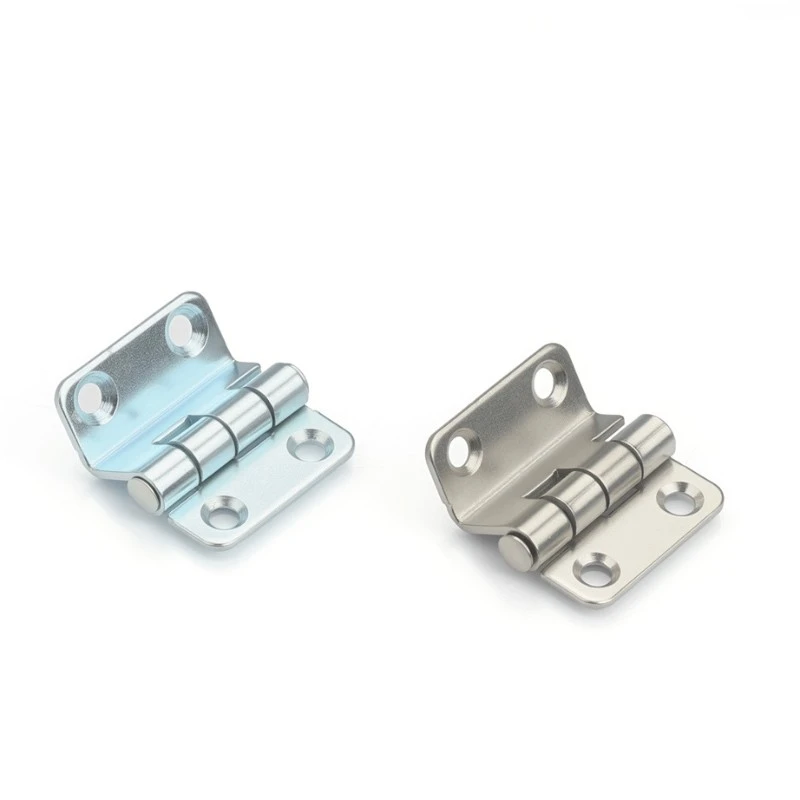

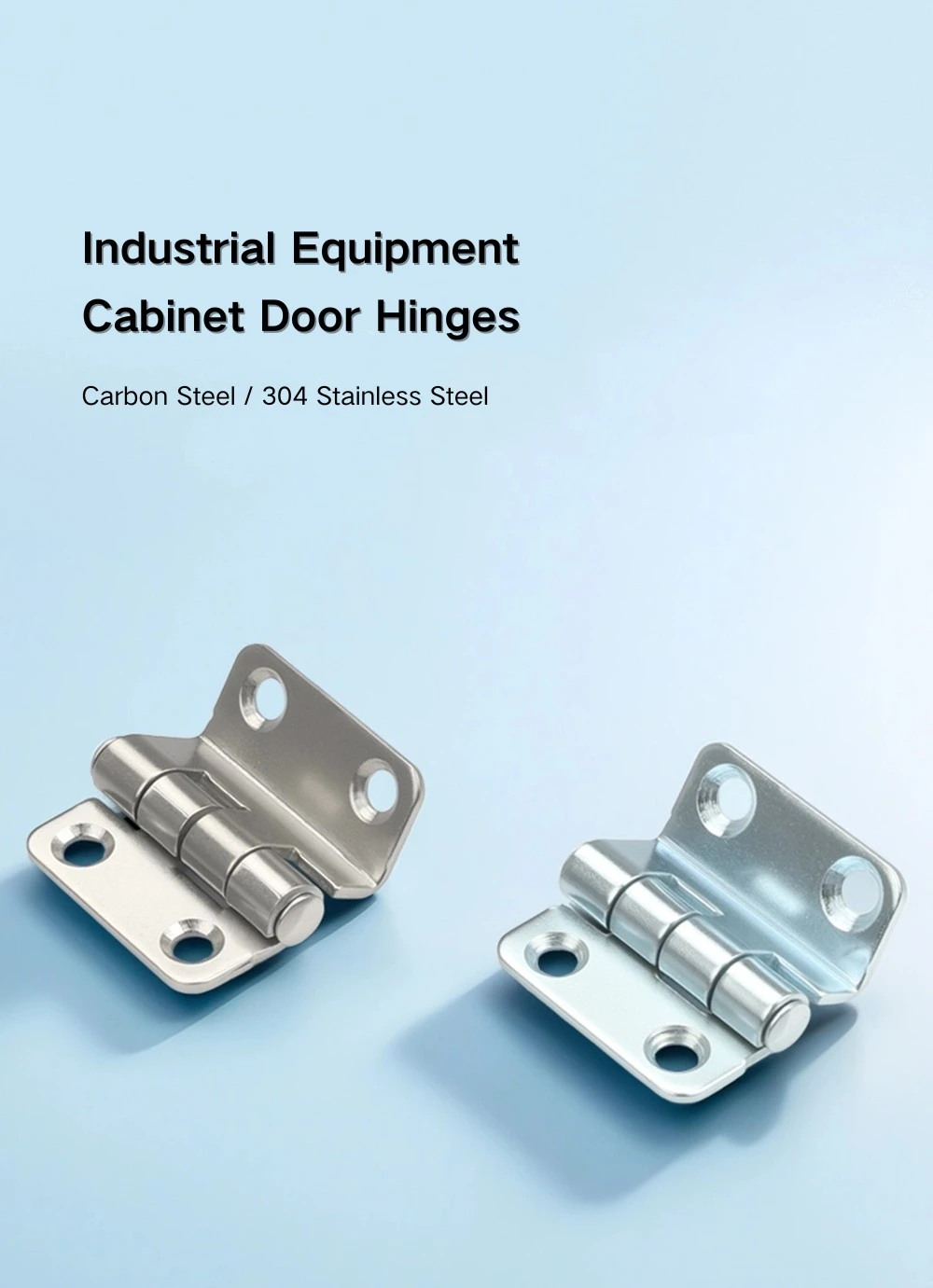

Tööstuskappide kolmekordse painutusega hinged on saadaval kahes materjalivalikus. Süsinikterasest versioonil on tsingitud viimistlus, mis tagab korrosioonikaitse standardsetes siseruumides – jaotuskilbid, juhtpaneelid ja seadmekapid kuivades või kontrollitud kliimaga ruumides. See on tavalisem valik üldiste tööstuslike kappide jaoks, kus kulu- ja korrosiooninõuded on mõlemad mõõdukad.

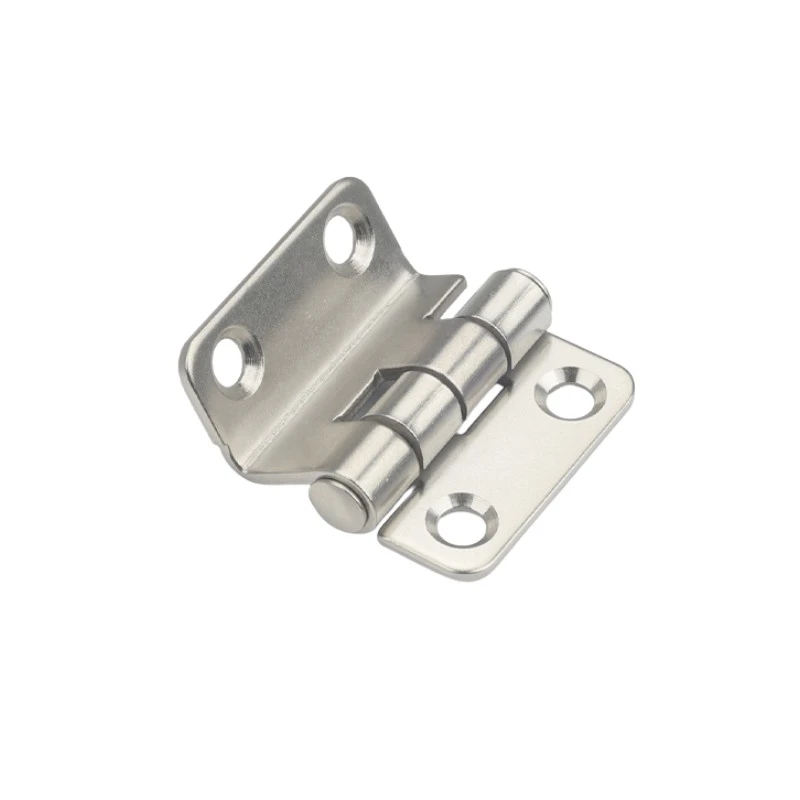

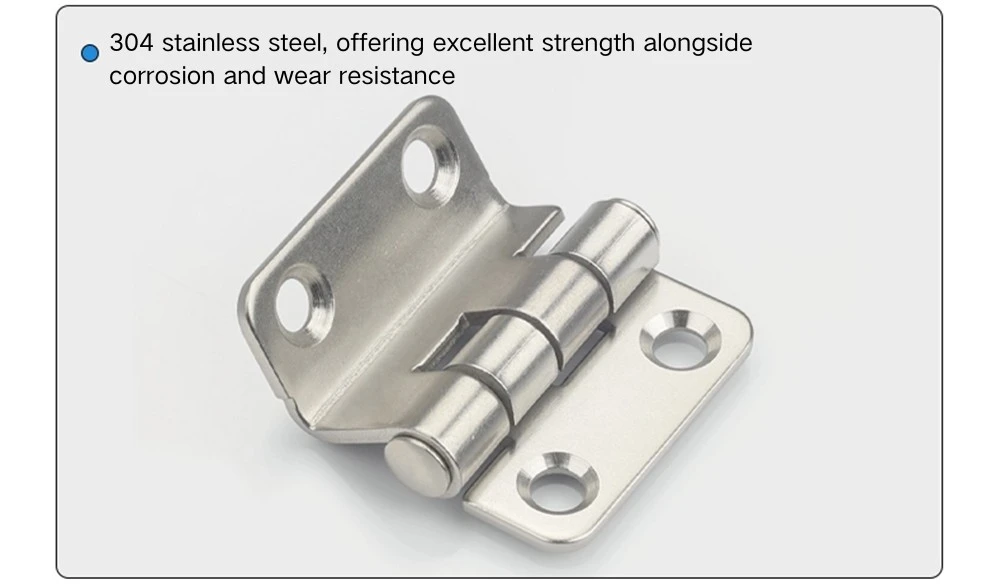

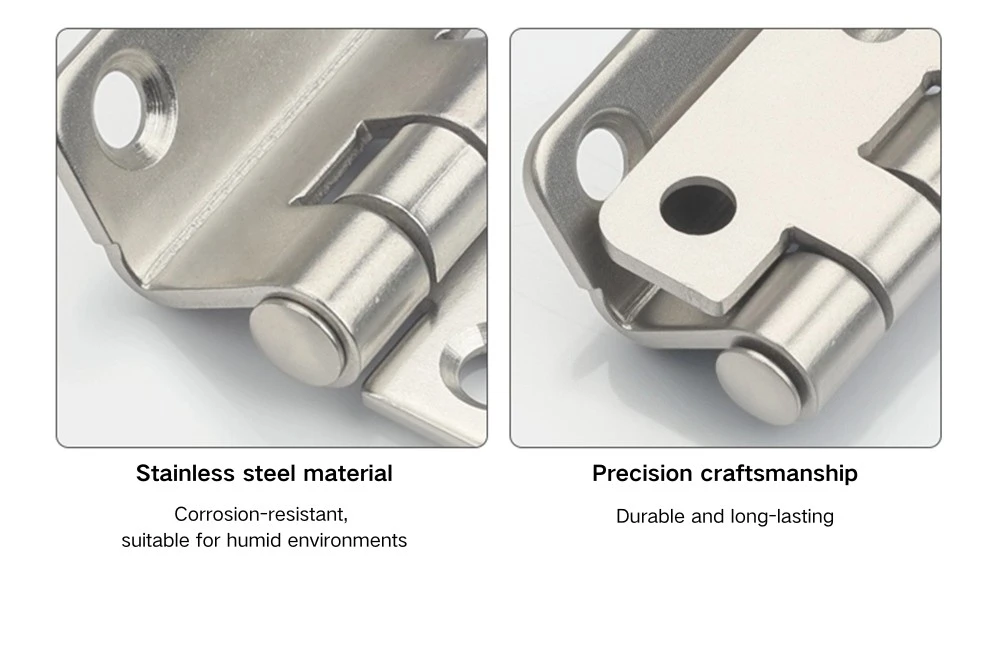

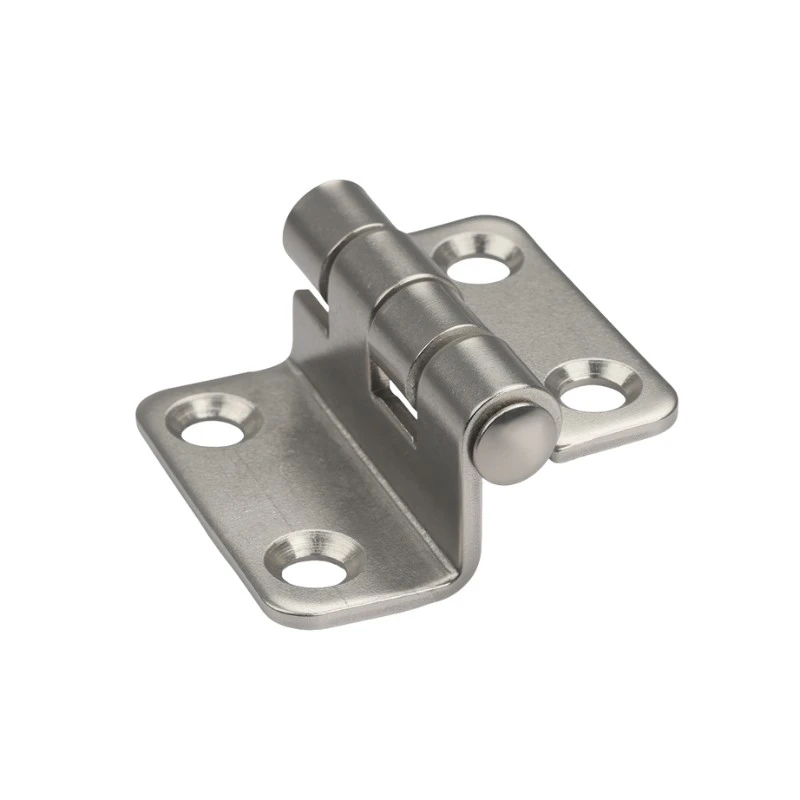

304 roostevabast terasest kolme painutusega hinged tööstuslikele kappidele läbivad vibratsioonipoleerimise, mis annab ühtlase mati pinna, pöörates osi, et eemaldada purgid ja teravad servad. See ei ole harjatud ega peegelviimistlus – tulemuseks on väheläikiv, ühtlane välimus, mis sobib tööstuslikuks kasutamiseks. Roostevaba versioon on õige valik karpide jaoks niiskes keskkonnas, välistingimustes või mujal, kus tsingitud süsinikterasest viimistlus aja jooksul vastu ei pea.

Rakenduse stsenaariumid

Tööstuskappide kolmikpainutusega hinged on praktilised elektrijaotuskilpide uste, lülitusseadmete korpuste ja tööstusseadmete kapiuste jaoks, kus on vaja kompaktset kruvikinnitusega hinge, mille avanemisnurk on 90°. Väike ruumijälg töötab hästi kergemate kapiuste ja korpuste puhul, kus suur hing ei oleks ukse suurusega proportsioonis.

Tööstuskappidele mõeldud Triple-Bend hingede kruvikinnitus muudab selle sobilikuks ka kapitootjatele, kes valmistamise ajal hingesid ei keevita – neli süvistatud kinnituspunkti lähevad otse uksepaneeli ja raami sisse ilma täiendava ettevalmistuseta. 90° avanemisnurk on enamiku paneeli juurdepääsunõuete jaoks piisav ja tasapinnaline kruvipesa hoiab ukse näo puhta pärast hinge paigaldamist.

KKK

Q1: Mis on CL252 hinge mõõtmed?

CL252 on 38 mm lai ja 37 mm kõrgune ning sõrmenukk on 23 mm laiune. Kaks lehte on asümmeetrilised — ühelt poolt 14,5 mm ja teiselt poolt 11,5 mm. Tünni läbimõõt on Φ5 mm.

Q2: Kuidas CL252 installitakse?

Paigaldamine toimub ainult kruvikinnitusega – ei keevita. Igal lehel on kaks Φ5,2 mm süvistatud auku (Φ8 × 90°), mis annavad kokku neli kinnituspunkti. Lameda peaga kruvid asetsevad pärast paigaldamist lehepinnaga samal tasapinnal.

Q3: millised materjalid on saadaval?

CL252 on valmistatud tsingitud süsinikterasest ja 304 roostevabast terasest vibreeriva poleerimisviimistlusega. Süsinikterasest sobib siseruumides ja kuivas keskkonnas; roostevaba teras on parem valik niisketes või välistingimustes kasutatavates korpustes.

Q4: Mis on vibropoleerimine?

Vibropoleerimine on trummelprotsess, mis eemaldab detaili pinnalt pursked ja teravad servad, jättes ühtlase madala läikega mati viimistluse. See ei ole harjatud ega peegelviimistlus. Roostevabast terasest versioonil CL252 annab see ühtlase tööstusliku välimuse ilma peegeldavate või suunatavate pinnajälgedeta.

K5: Kas kaks lehte on ukse ja lengi vahel vahetatavad?

Ei — lehed on asümmeetrilised (14,5 mm ja 11,5 mm), seega on laiemad ja kitsamad küljed fikseeritud. Enne puurimist või kinnitamist suunake hinge õige lehega vastu uksepaneeli ja raami.

K6: Milliste kapitüüpide jaoks sobib CL252?

Tööstusliku kapi hinge CL252 kasutatakse elektrijaotuspaneeli uste, lülitusseadmete korpuste, juhtkappide uste ja üldiste tööstusseadmete kappide puhul – eriti siis, kui eelistatakse kompaktset kruvikinnitusega hinge ja piisab 90° avanemisnurgast.
