Milline lülitusriiv sobib teie rakenduse jaoks – ja kuidas valida kaheksa mudeli vahel?

Lülitage lukud väljalihtne, kuid vahemikus on rohkem erinevusi, kui enamik inimesi eeldab. Yitailock toodab sellest seeriast – J100 sarjast – kaheksa luku lukumudelit, mis hõlmavad kõike alates kompaktsetest korpuse klambritest kuni raskete tööstuslike kinnitusdetailideni. Iga mudel on saadaval nikeldatud rauast, 201 roostevabast terasest ja 304 roostevabast terasest ning kolmel mudelil on turvalisuse suurendamiseks tabaluku ava. Siin on, kuidas vahemikus navigeerida.

Milleks neid riive kasutatakse

Selles stiilis lülitusriivid on tavaline valik korpuste, tööriistakastide, seadmete korpuste, harukarpide ja tööstuslike kapiuste jaoks, kus on vaja kiiret ja tööriistavaba sulgemist. Vedruga aas haakub hoidiku külge ja klõpsab paigale – avage kangi tõstmisega, sulgege seda alla vajutades. See on lihtne mehhanism, mis peab vibratsiooni ja korduva kasutamise korral usaldusväärselt vastu, mistõttu ilmub see nii paljudes erinevates rakendustes.

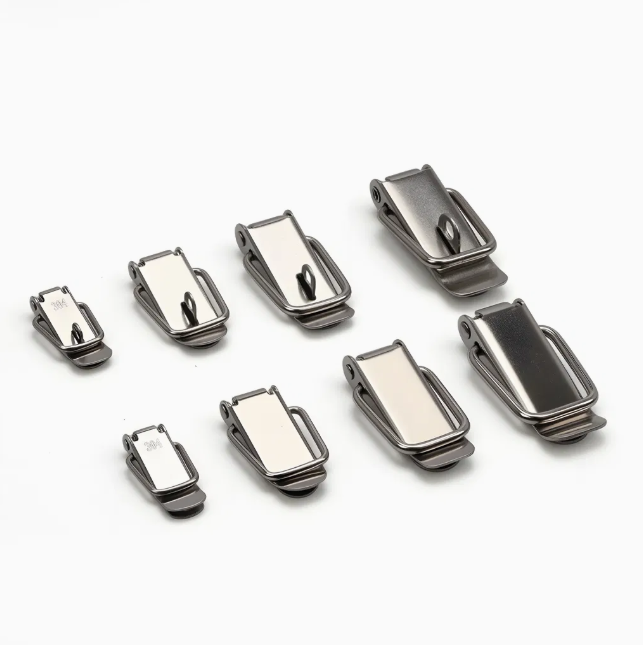

Kaheksa mudelit ja nende mõõtmed

Valik ulatub kompaktsetest kuni raskeveokiteni, iga mudeli suurus vastab erinevale ukse kaalule ja raami konfiguratsioonile:

J105 — korpus 75,6 × 26,7 mm, hoidiku kõrgus 59 mm, kinnitusavad 4 × M4

J106 — korpus 75×27mm, hoidiku kõrgus 59mm, kinnitusavad 4×M4

J103 — korpus 90,6 × 31,5 mm, hoidiku kõrgus 75,5 mm, kinnitusavad 5 × M4

J104 — 90,6 × 31,6 mm korpus, hoidiku kõrgus 75,8 mm, kinnitusavad 5 × M4 (tabaluku ava kaasas)

J101 — 111×39 mm korpus, hoidiku kõrgus 89,7 mm, 4×M5 kinnitusavad

J102 — 130×37,8 mm korpus, hoidiku kõrgus 105,5 mm, 4×M5 kinnitusavad (kaasas tabaluku ava)

J001 — 126,5×39 mm korpus, hoidiku kõrgus 105 mm, 4×M5 kinnitusavad (kaasas tabaluku ava)

Väiksemad mudelid – J105 ja J106 – sobivad kergematele paneelidele ja kompaktsetele korpustele. Keskklassi mudelid J103 ja J104 katavad enamiku standardsete tööstuslike kappide rakendustest. Suuremad J101, J102 ja J001 on ehitatud raskemate uste või korpuste jaoks, kus on vaja suuremat kinnitusjõudu ja suuremat hoidiku haardumist.

Tabaluku aukude mudelid

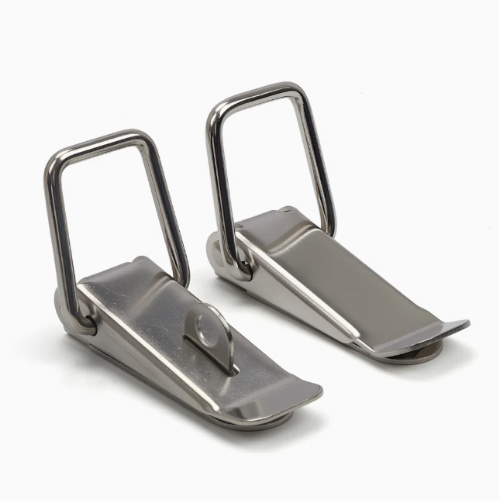

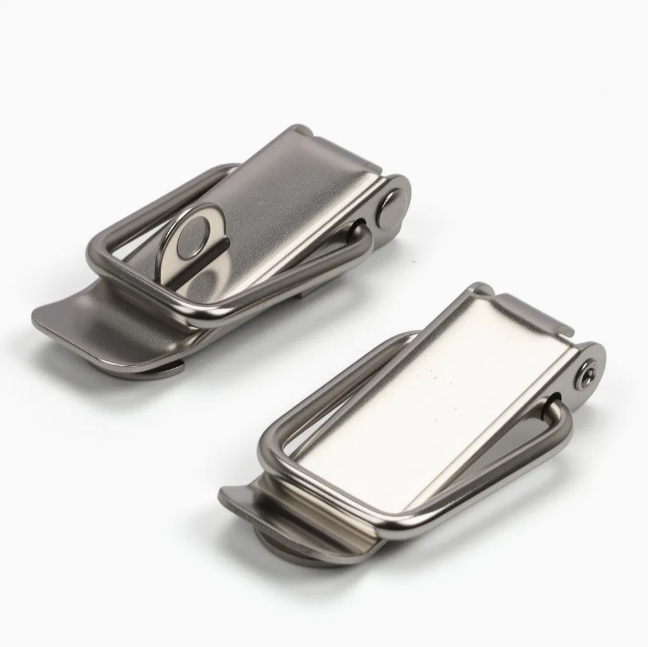

Mudelite J104, J102 ja J001 riivi korpuses on tabaluku auk. See võimaldab tabaluku aasast läbi lasta, kui riiv on suletud, vältides selle avamist ilma võtmeta. See on kasulik välistingimustes kasutatavate karpide, platsikastide või muude rakenduste jaoks, kus riiv peab toimima juurdepääsu juhtimispunktina, mitte lihtsalt sulgemismehhanismina.

Materjali valik

Kõik kaheksa mudelit on saadaval kolme materjalivalikuga:

Nikkeldatud raud on kulutõhus valik siseruumides kasutamiseks kuivas ja stabiilses keskkonnas. Nikkelplaat tagab põhilise korrosioonikindluse, kuid see ei sobi pikaajaliseks kokkupuuteks niiskusega.

201 roostevaba teras asub nende kahe vahel – parem korrosioonikindlus kui nikeldatud raud, ilma hinnasildita 304. See sobib hästi karpide jaoks, mis on kergelt niisked või poolõues, kus täielik merekaitse ei ole vajalik.

304 roostevaba teras on kõige vastupidavam variant, mis sobib välipaigaldistele, rannikukeskkondadele või kõikjale, kus on tavalist niiskust, puhastuskemikaale või soolapihustit. Tööstuslikuks kasutamiseksriivi lukudmis peavad vastu aastaid välitingimustes kasutamisel, on 304 lihtne valik.

Õige mudeli valimine

Alustage ukse või paneeli kaalust ja arvutage välja, milline korpuse suurus tagab piisava kinnitusjõu. Sobitage kinnitusava muster – M4 väiksemate mudelite puhul, M5 suuremate mudelite puhul – paneeli materjali ja paksusega. Lisage tabaluku ava mudel, kui on vaja juurdepääsu kontrolli. Seejärel vali materjal paigalduskeskkonnast lähtuvalt. Need neli otsust hõlmavad enamikku sellest, mida on vaja, et saada sellest vahemikust õige pandla riivi lukk, ilma rakendust üle- või alamääratlemata.
